十字型工业级螺丝刀批头结构设计

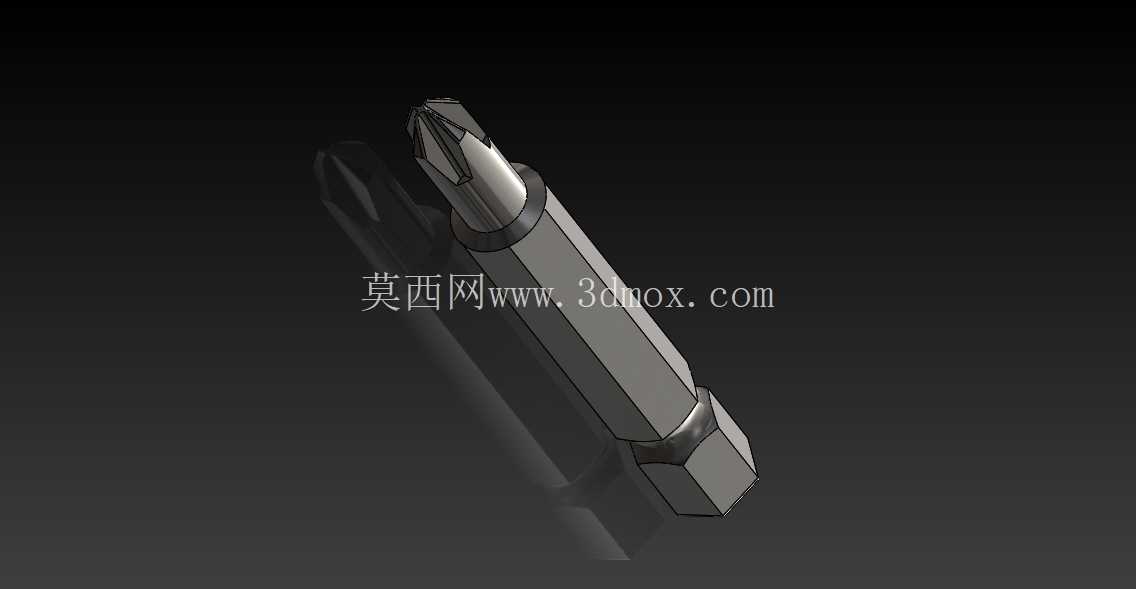

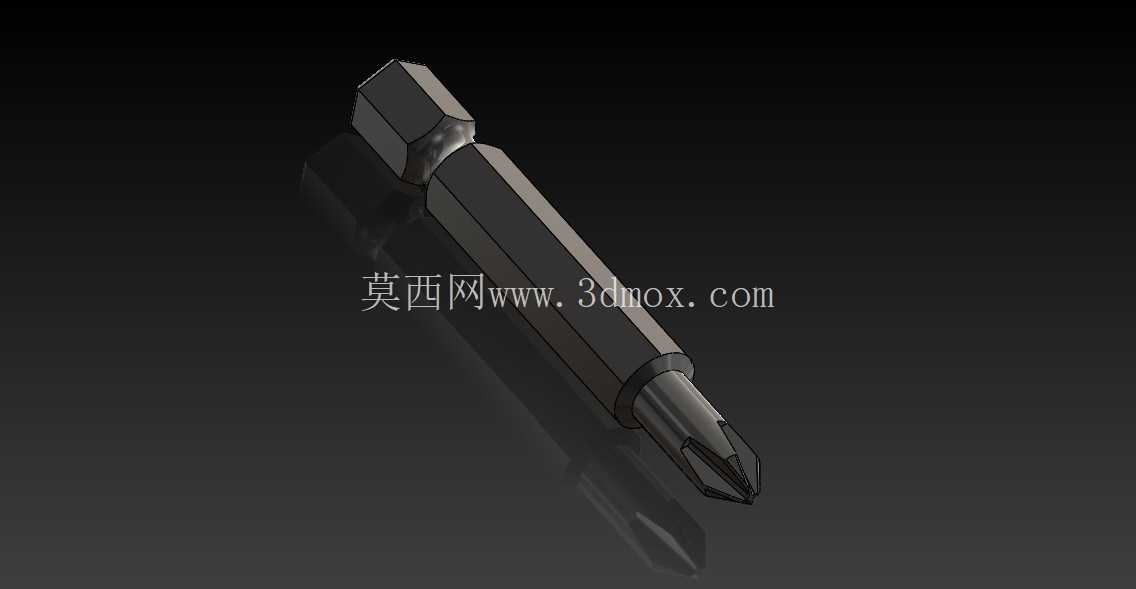

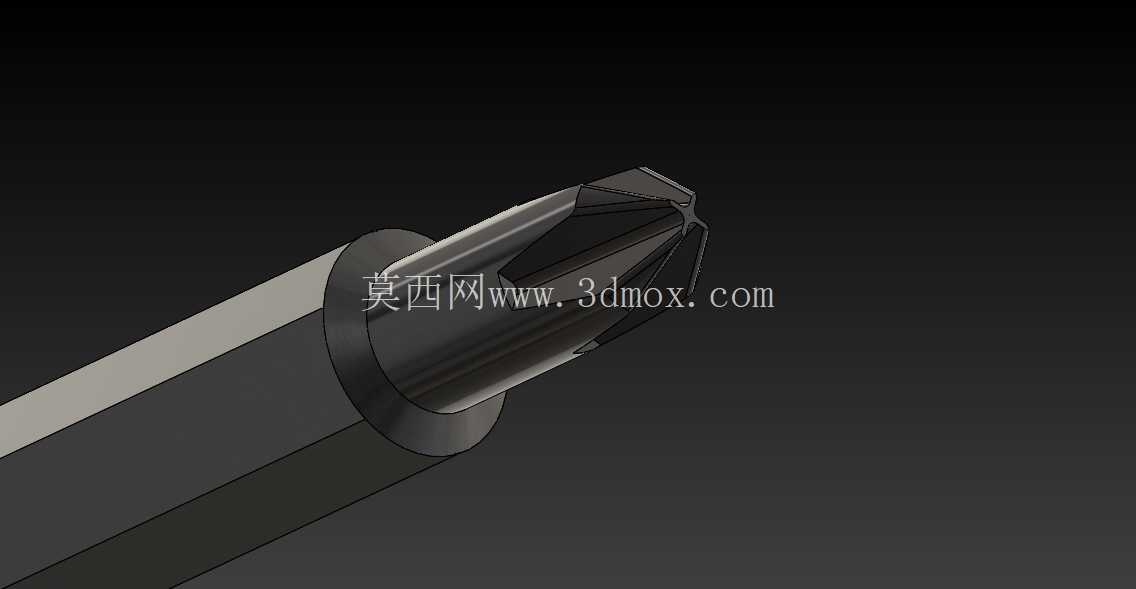

　　日常设备装配、产线运维以及售后维修场景里，螺丝刀头是直接决定紧固作业效率与螺丝使用寿命的核心易耗配件，很多一线装配人员遇到的螺丝滑牙、批头崩边、紧固扭矩不足问题，追根溯源大多和批头的结构设计匹配度不足有关。这款十字型螺丝刀头的建模过程，完全围绕实际作业中的受力痛点展开，没有做多余的装饰性结构，所有几何特征都服务于功能实现。先从作业端的十字楔头说起，建模时特意将十字槽的啮合面做了1.5度的微锥处理，这个角度不是随意设定的，是参考了国标十字螺丝的槽型公差带确定的，既可以保证批头插入螺丝槽时能自动对中，减少人工对位的时间，又能让啮合面的受力均匀分布，避免传统直壁批头只有槽口边缘受力、容易拧花螺丝槽口的问题。楔头的顶端做了0.2mm的圆角过渡，不要小看这个微小的圆角，在高频次的紧固作业中，尖锐的批头顶端很容易因为应力集中出现崩缺，这个圆角可以将顶端的接触应力分散30%以上，大幅提升批头的抗冲击寿命。批头的杆身采用六角截面设计，这是考虑到和电动起子、气动起子以及手动批柄的夹持兼容性，六角对边尺寸严格按照通用6.35mm批头标准做公差约束，建模时特意在六角面的边缘做了极小的倒角，避免批头插入夹头时出现卡滞，也能减少夹头锁紧时对批身棱边的压痕损伤。

　　杆身靠近楔头的位置做了直径收窄的应力释放槽，很多批头断裂都发生在楔头和杆身的衔接位置，因为紧固时的扭矩载荷会在截面突变的位置形成应力集中，这个收窄槽可以让载荷传递更平缓，就算遇到超过额定扭矩的紧固阻力，也会先在槽位出现扭转变形，不会直接断裂导致残件卡在螺丝槽里难以取出。批头的尾端做了定位环槽，这个结构是为了适配带钢珠锁紧的快换批夹头，环槽的宽度和深度都按照通用快换结构的尺寸设计，插入夹头后钢珠会卡入环槽，就算作业中出现轴向的拉扯力，批头也不会从夹头里脱落，避免高空作业或者精密装配时批头掉落损伤工件。

　　建模过程中对所有的棱边都做了去毛刺处理的特征模拟，实际生产中批头经过热处理后会进行抛丸处理，这些微小的倒角特征可以避免热处理时的应力开裂，也能减少使用者拿取时被锐边划伤的风险。从安装边界来看，这款批头的总长度控制在50mm，既可以满足普通平面位置的螺丝紧固需求，也能伸入深度不超过30mm的沉孔内作业，不会因为杆身过长出现晃动导致的啮合偏移。杆身的六角截面公差控制在h7级别，和标准批夹头的配合间隙在0.02mm以内，高速旋转时不会出现明显的径向跳动，既可以保证紧固时的扭矩传递精度，也能减少批头和螺丝槽之间的相对滑动，降低螺丝滑牙的概率。在实际应用场景中，这款批头既可以搭配手动螺丝刀手柄用于小扭矩的精密装配，比如电子设备、小型仪器的螺丝紧固，也可以装在电动起子上用于家电组装、家具安装这类中等扭矩的连续作业，甚至搭配气动起子时，也能应对钣金件、小型机械结构的大扭矩紧固需求。设计时特意没有在批身做多余的防滑滚花或者装饰纹路，因为实际作业中批头是被夹头完全锁紧的，外露的杆身不会和人手直接接触，多余的纹路反而会积攒油污和金属碎屑，增加清洁难度，光滑的杆身表面只需要简单擦拭就能去除附着的污渍，适合车间多粉尘、多油污的作业环境。

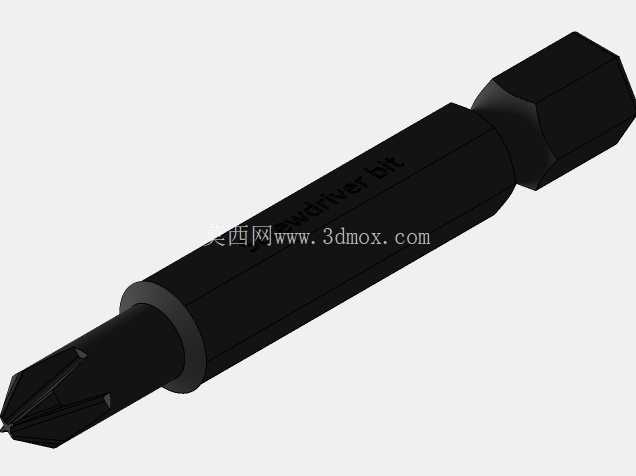

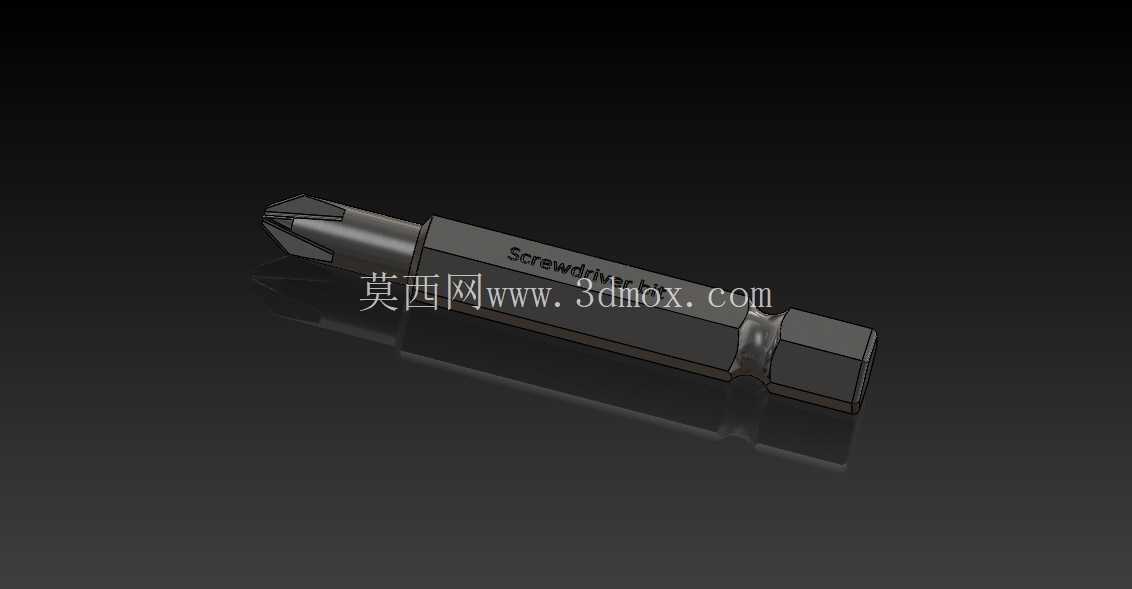

　　批头表面的标识区域做了微凹的刻字位，实际生产中可以在这里激光标注批头的型号、规格和材质，不会因为长期的插拔摩擦导致标识磨损，方便现场作业人员快速识别批头规格，减少拿错批头导致的螺丝损伤问题。从受力仿真的角度来看，建模时对批头施加额定10N·m的扭矩载荷，最大应力出现在十字楔头的啮合面位置，应力值远低于常用S2工具钢的屈服强度，就算瞬时扭矩达到15N·m，也只会出现轻微的塑性变形，不会直接断裂，完全覆盖了日常作业中常见的扭矩范围。很多新手建模时容易忽略批头和螺丝槽的啮合间隙，这款模型在十字楔头的尺寸设计上预留了合理的配合间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小导致批头插入螺丝槽后卡滞，就算螺丝槽内有少量的锈迹或者油漆残留，批头也能顺利插入到位，保证啮合的有效接触面积。
