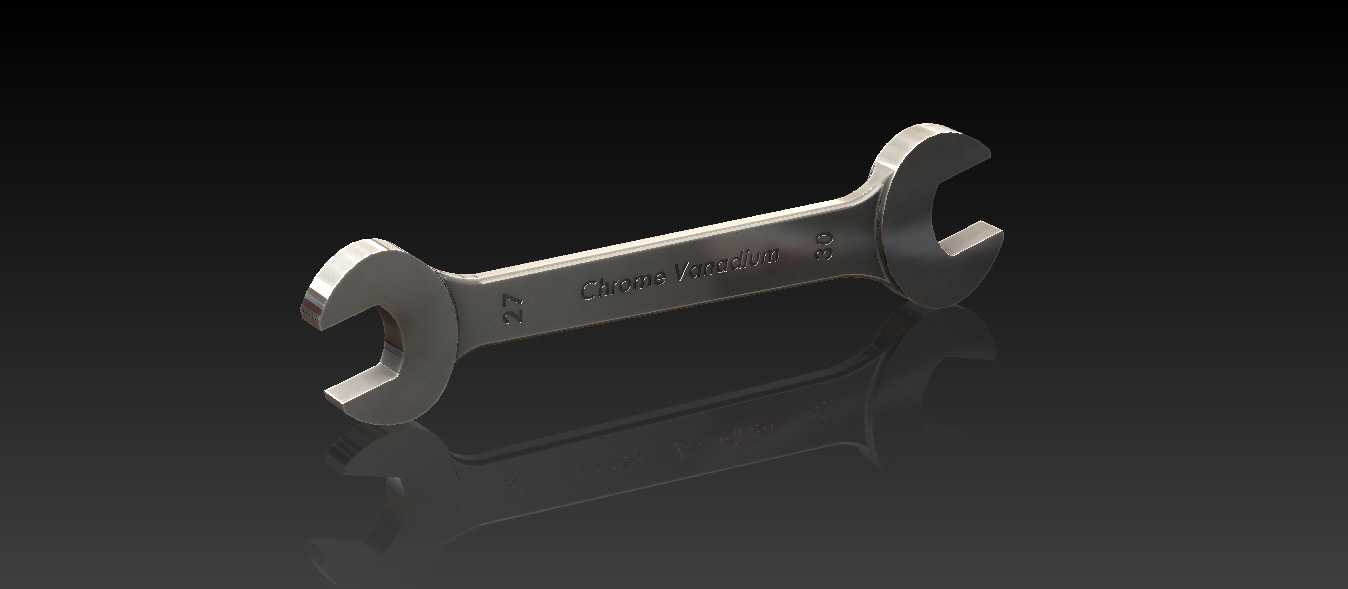

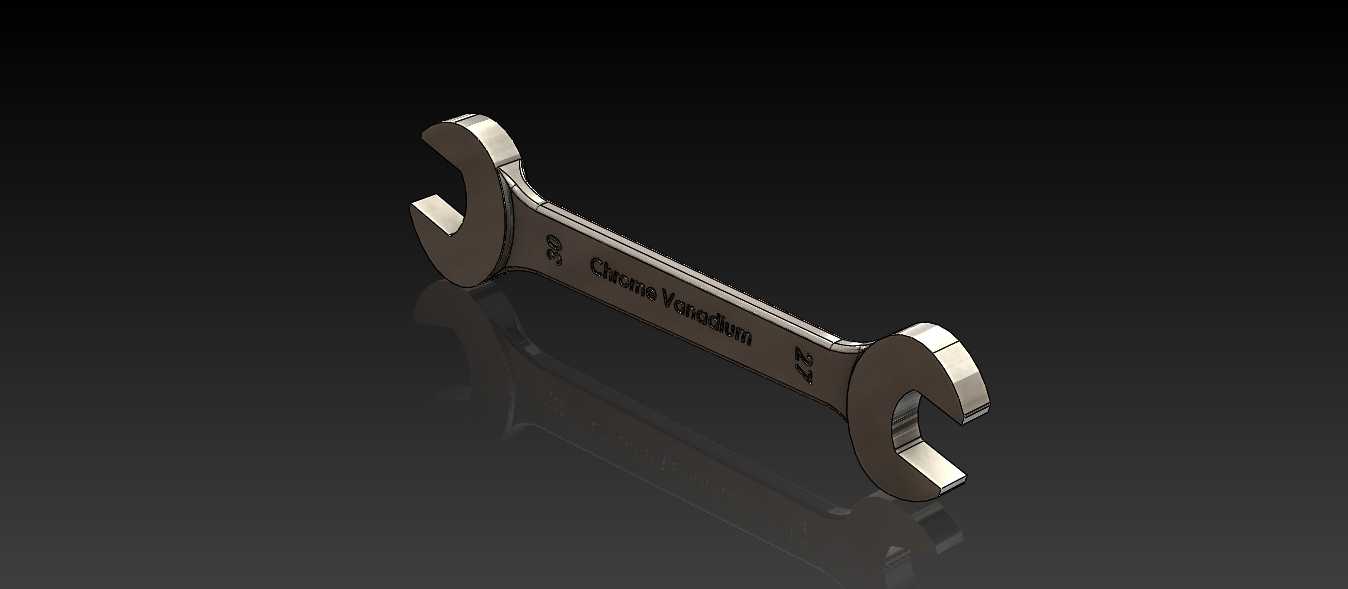

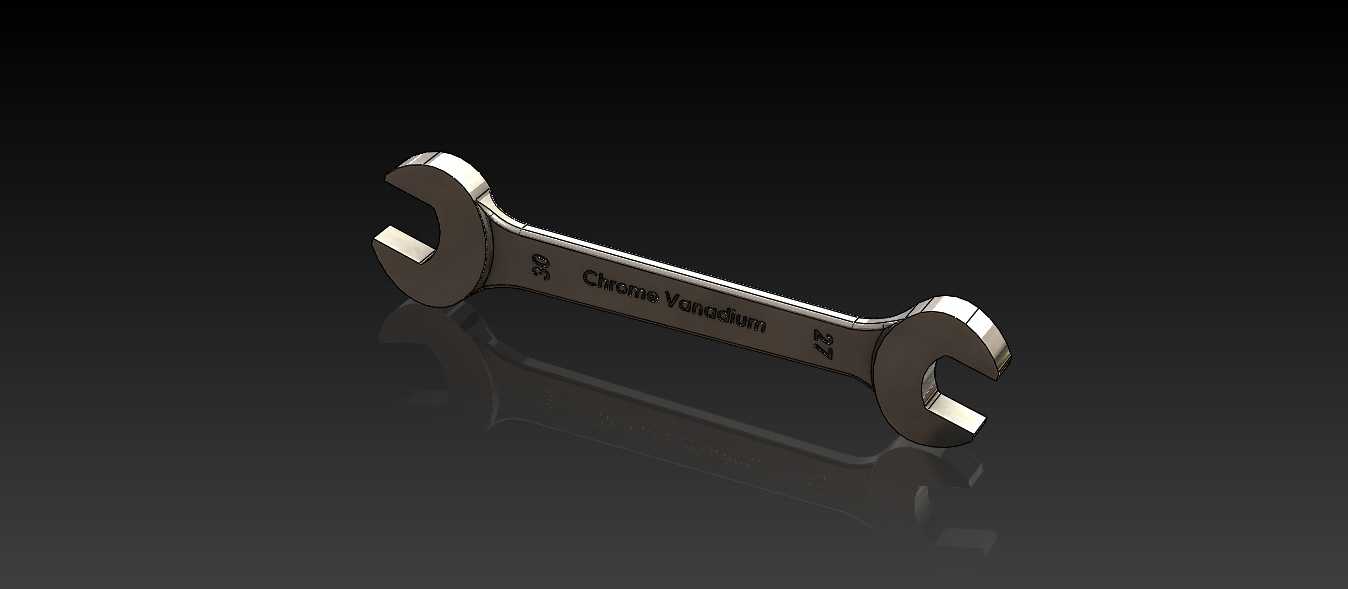

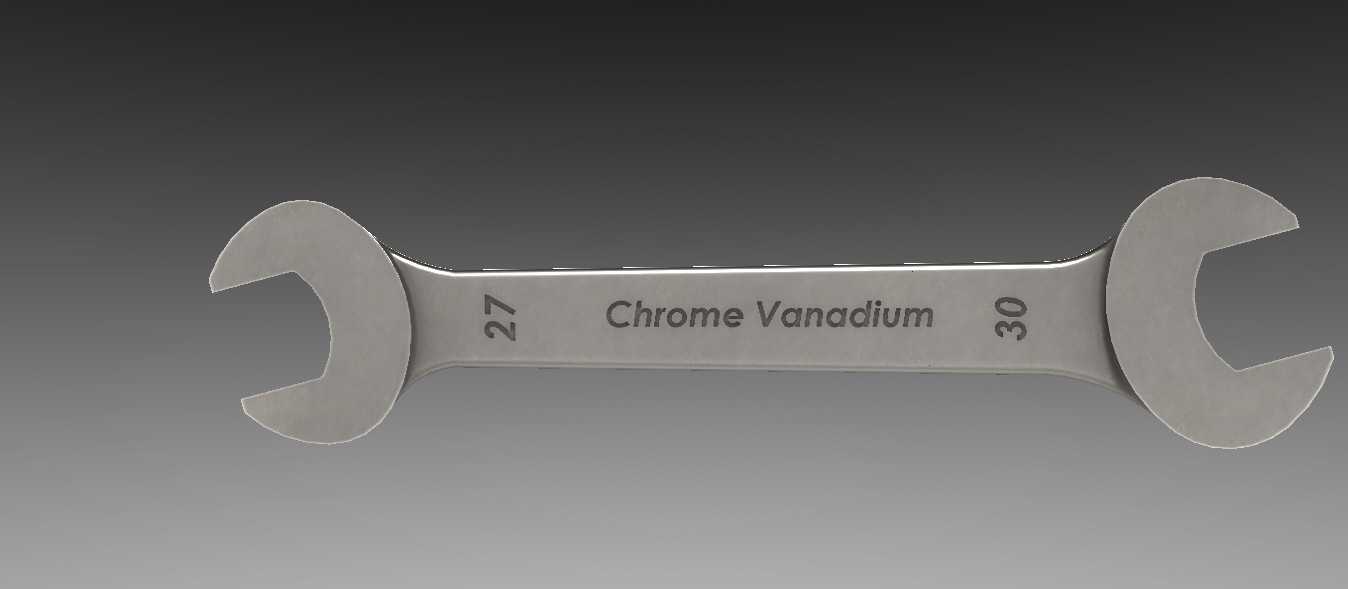

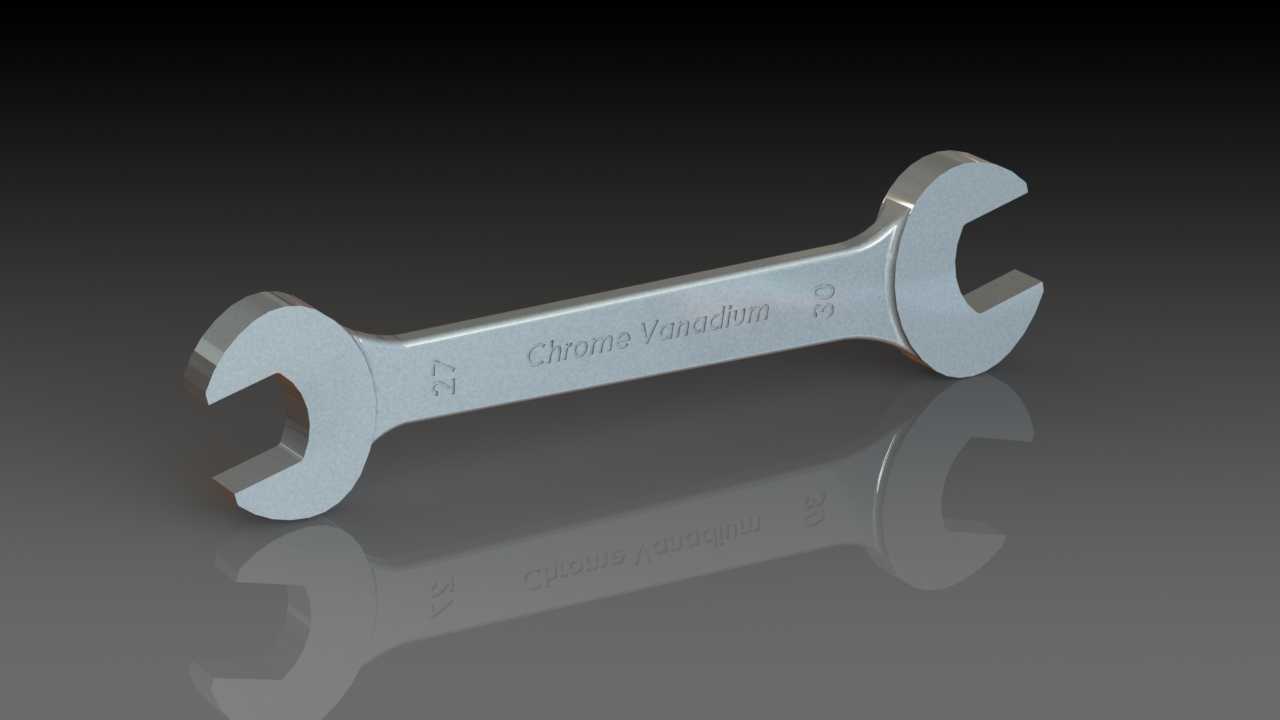

铬钒钢双开口27-30规格呆扳手结构模型

　　在设备运维、机械装配、产线调试、五金维修等各类现场作业场景里，双头开口呆扳手是一线作业人员接触频率极高的手动紧固工具，本次呈现的27/30规格双开口扳手模型，完全还原工业级铬钒钢扳手的实体结构特征，可用于工具类三维场景搭建、装配工艺模拟、工具库模型归集等用途。从实际作业的适配场景来看，27mm与30mm是机械领域十分常用的外六角紧固件对应尺寸，覆盖了多数中型设备的机脚螺栓、管路法兰连接螺栓、通用机架装配螺栓、传动部件紧固螺栓的规格需求，不管是常规设备的日常维保拆装，还是新设备组装过程中的螺栓预紧、终紧作业，该规格扳手都能匹配对应的作业需求，无需频繁更换工具即可完成两种相邻常用规格螺栓的操作，能有效减少作业过程中工具切换的频次，

　　提升现场作业效率。从产品功能特性的设计逻辑来看，扳手本体采用平直杆身搭配两端开口工作端的结构，杆身正面蚀刻的材质标识与规格标注，完全复刻实体产品的标识设计，实际使用中可帮助作业人员快速识别工具规格与材质等级，避免错用工具导致螺栓棱角磨损、扳手滑脱等安全隐患。两端开口的工作端采用15°偏角设计，这一细节并非随意设定，而是充分考虑了狭窄作业空间的操作需求：当螺栓安装位置周边存在结构遮挡，无法实现扳手360度整周旋转时，偏角设计可让扳手在每次转动较小角度后，翻转扳手即可继续卡合螺栓，实现狭小空间内的连续紧固或拆卸作业，这也是工业级开口扳手区别于简易自制扳手的核心结构细节。从外形尺寸与安装边界的还原度来看，模型严格按照实体扳手的比例构建，

　　杆身厚度、开口处的壁厚、开口与杆身的过渡圆弧都完全匹配实物的力学设计逻辑：开口与杆身连接位置的大圆弧过渡，是为了分散紧固作业时的应力集中，避免在大扭矩操作下出现开口断裂、杆身变形的问题；杆身的截面采用中间厚边缘薄的冲压成型轮廓，既保证了杆身整体的抗扭强度，又能合理控制工具整体重量，降低长时间手持作业的疲劳感。扳手的两个开口端内侧面严格按照外六角螺栓的对边尺寸设计公差，工作端面做了轻微的倒角处理，实际使用中可快速对准卡入螺栓头，即使螺栓存在轻微的磕碰变形，也能顺利实现卡合，不会出现卡滞或无法套入的问题。从建模的细节还原来看，模型完整呈现了铬钒钢扳手的表面哑光金属质感，杆身的标识蚀刻深度、边缘的倒角处理、

　　开口工作端的磨损预留特征都做了对应还原，没有过度简化结构细节，不管是用于工具展示类的渲染场景，还是装配模拟中的工具干涉检查，都能满足结构设计从业者的使用需求。在实际的三维装配工艺模拟中，该模型可用于验证作业空间的工具操作余量：比如在设备设计阶段，可将扳手模型导入装配体，模拟螺栓拆装过程中扳手的摆动空间，提前排查是否存在周边零部件遮挡扳手操作路径的问题，避免设备加工装配完成后才发现维保操作空间不足的设计缺陷，这也是工具类三维模型在结构设计阶段的核心应用价值。不同于可调式活动扳手，固定开口的呆扳手在作业时与螺栓头的贴合面更大，受力更均匀，不容易损伤螺栓的六角棱角，适合对螺栓紧固可靠性要求较高的作业场景，27与30的规格组合也是经过长期工业应用验证的常用搭配，覆盖了M18、M20两类常用粗牙外六角螺栓的对边尺寸，适配绝大多数通用机械的紧固需求。
