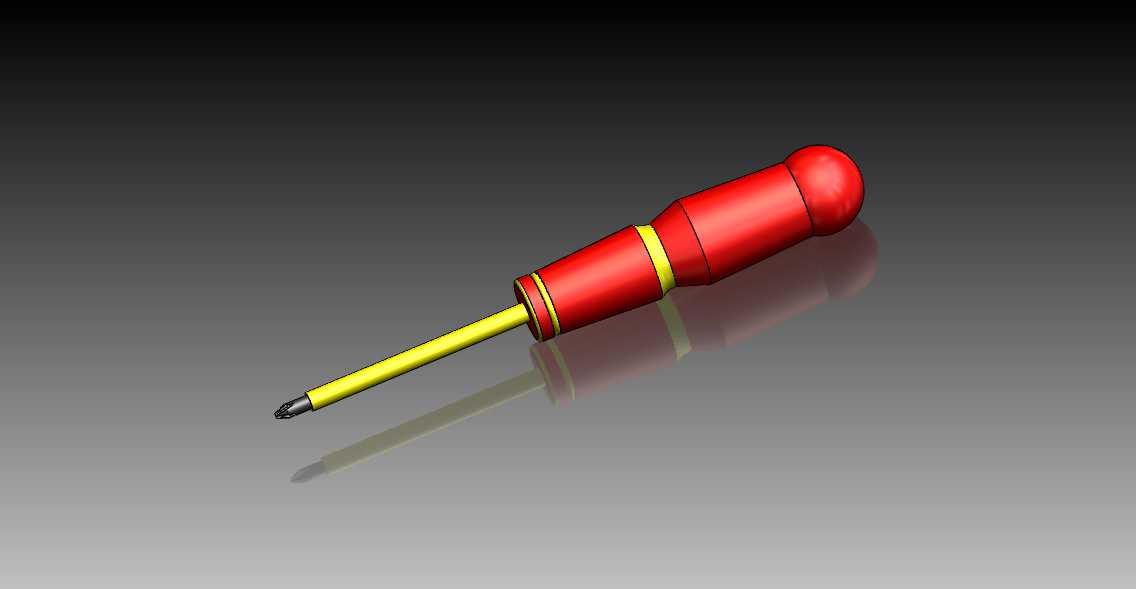

十字头红柄手动螺丝刀三维结构设计

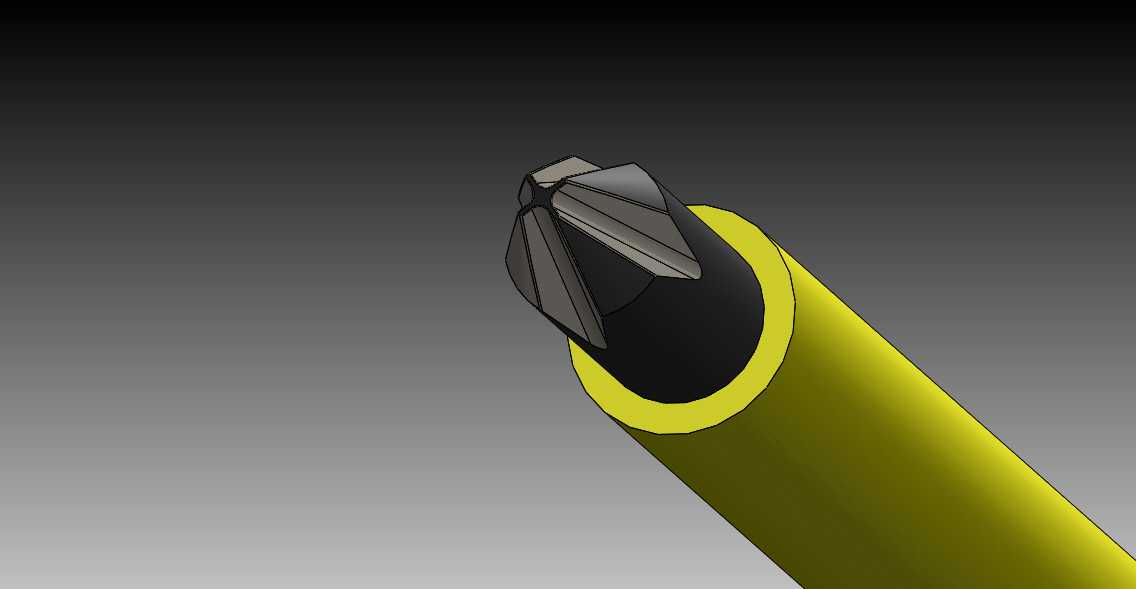

　　在设备装配、机电维修、五金拆装、家用检修等各类涉及螺纹紧固件拆装的场景里，十字头螺丝刀是出现频率最高的手动旋具之一，这款红柄十字螺丝刀的三维结构设计，完全围绕手动施力的人机需求与十字槽螺钉的配合精度展开。先从实际使用的受力逻辑来看，螺丝刀的核心功能是将人手施加的扭转力矩稳定传递到螺钉头部的十字槽内，同时避免旋具头从槽内滑脱造成槽口磨损，因此刀杆部分采用高强度合金钢的等径圆杆设计，杆身直线度公差控制在0.1mm每100mm长度范围内，保证旋拧过程中刀杆不会出现偏摆，既可以减少刀头与螺钉槽的侧向挤压力，也能提升施力时的稳定性。刀头部分的十字楔角严格对应GB/T 10635标准中十字槽螺钉的槽型尺寸，刀尖处做微小的圆弧过渡处理，

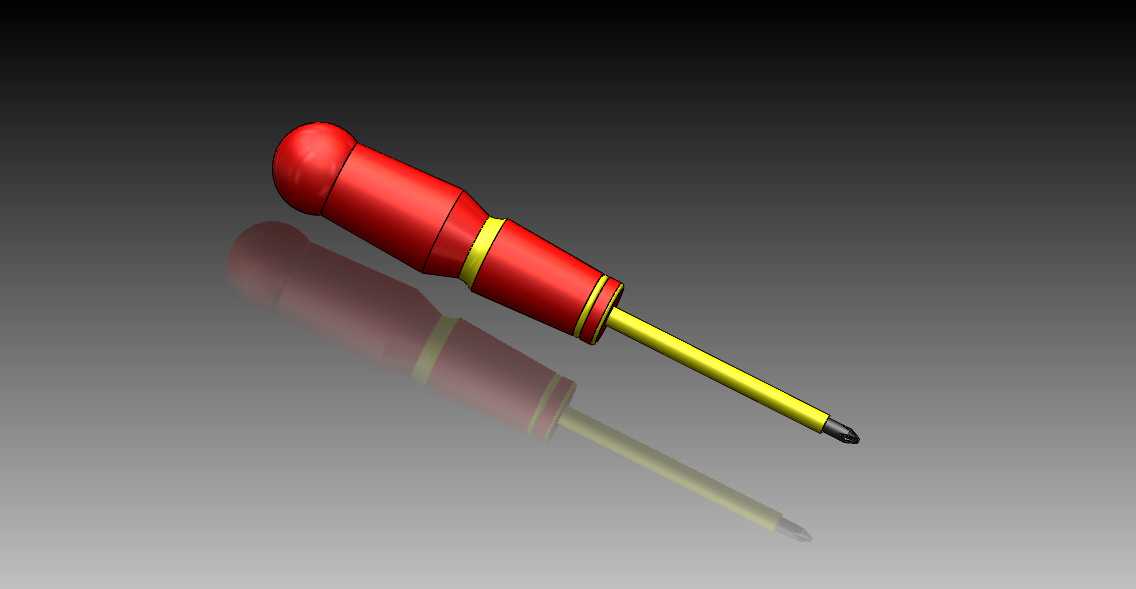

　　避免硬度过高的刀头在大扭矩旋拧时崩裂，同时刀头与刀杆采用一体成型结构，不存在焊接或拼接的应力薄弱点，能够承受最大8N·m的手动扭转力矩，覆盖M2到M6规格十字槽螺钉的拆装扭矩需求。手柄部分的设计充分考虑了长时间握持的人机工程需求，整体采用鼓形回转体结构，靠近刀杆的位置做收窄处理，方便手指捏持进行小扭矩的精细调整，手柄尾部做圆头膨大设计，旋拧时手掌根部可以贴合尾部端面施加轴向压力，防止刀头从螺钉槽内滑出。手柄表面的红色包覆层采用防滑的橡塑材质，表面做细微的网格滚花处理，即使手上沾有少量油污也能保持足够的握持摩擦力，手柄与刀杆的衔接位置设置两道黄色的装饰与定位环，既可以作为手柄注塑时的定位基准，也能在视觉上快速区分刀杆与手柄的分界位置，

　　方便使用者快速调整握持位置。从安装边界与适配场景来看，这款螺丝刀的整体长度控制在200mm左右，其中刀杆长度为100mm，手柄长度为100mm，最大握持直径为35mm，能够伸入深度不超过80mm的沉孔内完成螺钉拆装，适配大部分机箱、电器外壳、小型机械设备的装配空间需求。在结构设计的细节上，刀杆与手柄的连接采用过盈配合加横向销钉固定的方式，刀杆插入手柄的部分做滚花处理，增加与手柄内衬的接触摩擦力，即使长时间承受交变扭矩也不会出现刀杆与手柄相对转动的问题。手柄尾部的圆头设计没有尖锐棱角，在掌心施压时不会造成局部压应力过大的问题，适合长时间连续的装配作业。从实际应用的场景延伸来看，这款螺丝刀既可以用于生产线上的产品总装工序，

　　也可以作为售后维修人员的随身工具，同时也适合家庭日常的家具组装、电器检修等场景，刀杆表面做镀镍防锈处理，在潮湿的作业环境下也不会轻易生锈，能够长期保持刀杆的表面光洁度与尺寸精度。在三维建模过程中，所有回转体结构均采用旋转特征生成，保证各段同轴度符合设计要求，刀头的十字槽切削部分采用拉伸切除特征生成，严格匹配标准槽型的角度与深度参数，手柄表面的防滑纹理采用阵列特征生成，还原真实产品的表面质感，同时模型的各部分装配关系完全按照实际产品的装配顺序设置，能够直接用于工具类产品的结构展示、装配工艺模拟以及电商产品渲染等场景。不同于电动旋具的大扭矩输出特性，这款手动螺丝刀的扭矩输出完全由人手控制，对于小规格螺钉、塑料件上的螺纹连接等对扭矩敏感的拆装场景，能够避免扭矩过大造成的螺纹滑牙、工件开裂等问题，这也是手动螺丝刀在精密装配场景中始终无法被电动工具完全替代的核心原因。在设计过程中还充分考虑了工具的落地摆放需求，手柄的重心设置在靠近手柄三分之一的位置，平放在工作台面上时不会轻易滚动滚落，刀头部分做钝化处理，避免意外划伤操作人员或工件表面。
