密闭槽式螺旋输送设备三维结构设计

　　这款密闭槽式螺旋输送结构，主要面向散状物料的水平或小倾角连续输送场景，在粮食加工、建材生产、化工粉体处理、污水处理站污泥输送、矿山选矿给料等工况中都有广泛适配性，能够完成粉状、颗粒状、小块状散料的密闭转运，避免物料在输送过程中出现撒漏、扬尘问题，同时减少外界杂质对输送物料的污染。从结构设计逻辑来看，整体采用U型封闭槽体作为物料承载主体，槽体分段法兰连接的设计思路，既方便加工制造阶段的板材下料、卷制焊接，也能适配不同输送长度的现场安装需求，单段槽体的长度控制在常规运输边界范围内，避免超长构件带来的物流运输与现场吊装难题。槽体顶部设置可快拆的密封盖板，日常运维时可以快速开启，检查内部螺旋叶片的磨损情况、清理槽内残留的结块物料，

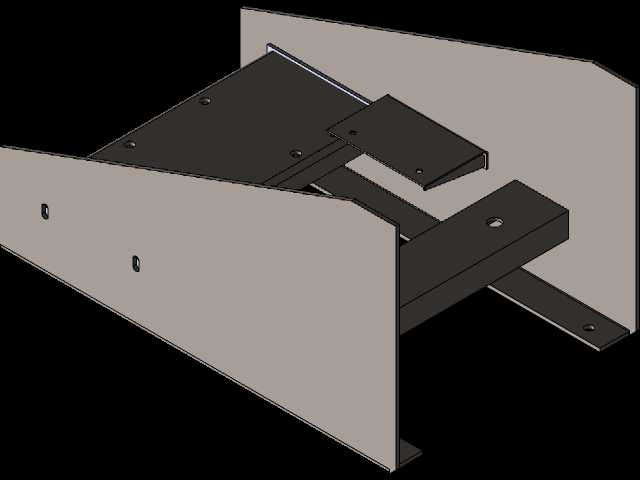

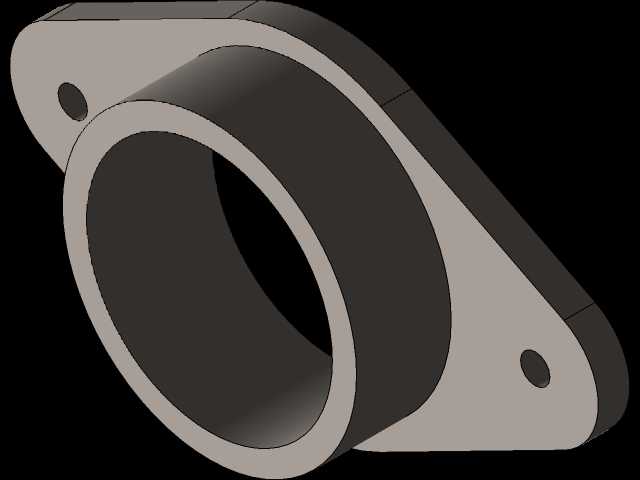

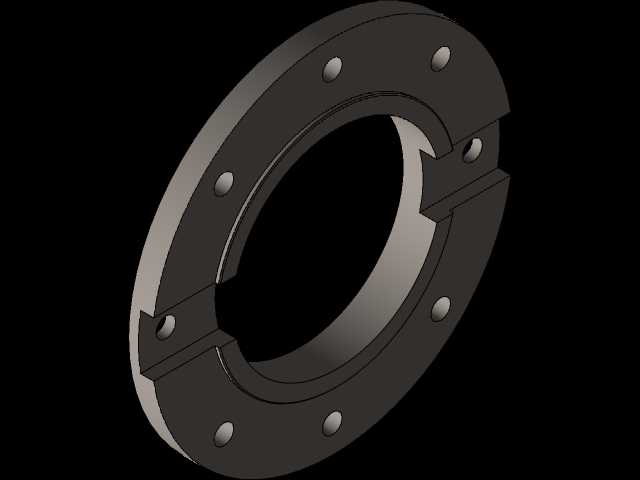

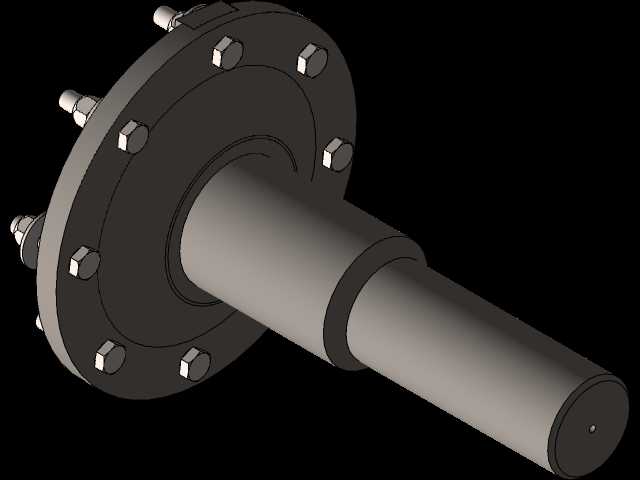

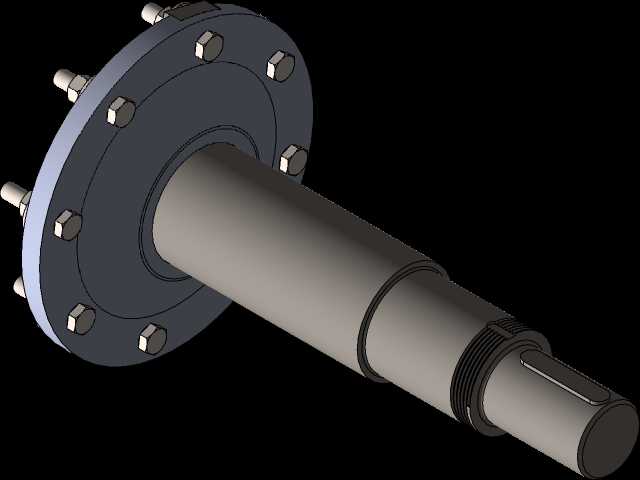

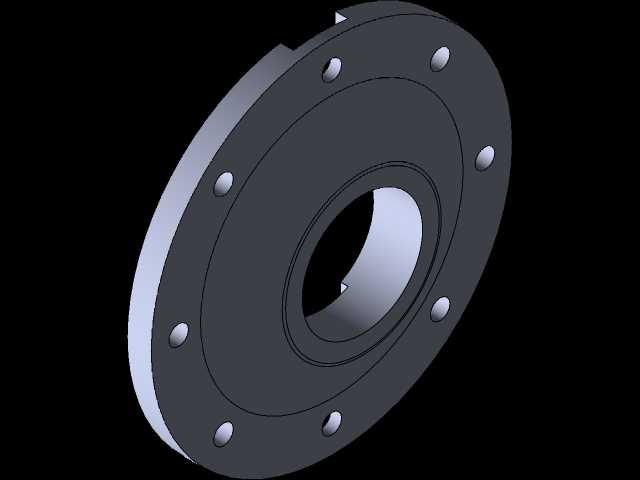

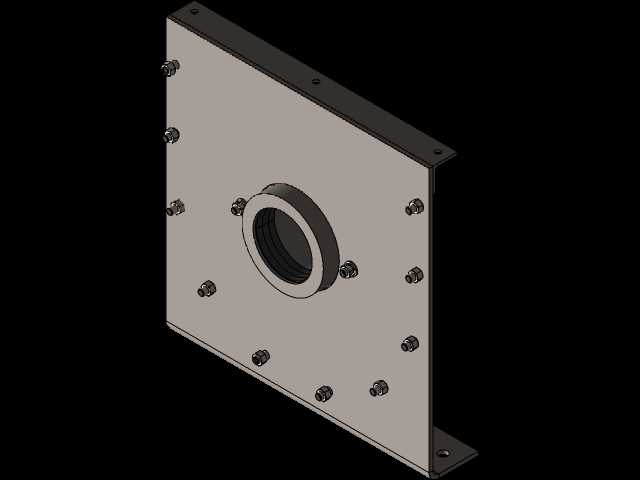

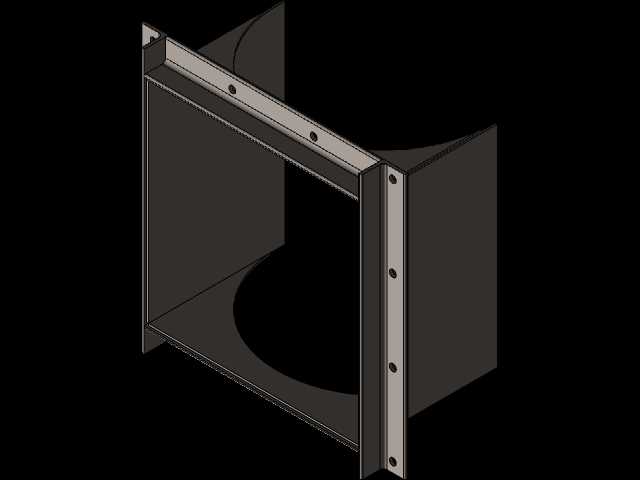

　　不需要对整机进行大规模拆解。核心输送部件采用螺旋叶片与中心传动轴焊接的组合结构，叶片根据输送物料的特性选择了等螺距实体面型设计，针对流动性较好的粉体、颗粒料输送效率更高，不会出现物料随叶片同步空转的问题；传动轴两端配置带密封结构的轴承座，轴承座与槽体端板之间设置填料密封组件，能够阻挡细粉料进入轴承内部造成磨损失效，同时避免槽内物料从端轴位置泄漏。驱动端采用直联减速电机的布置方式，将减速电机直接安装在槽体端部的驱动支架上，减少链传动、带传动带来的额外空间占用与传动损耗，同时降低日常运维时传动部件的张紧、更换工作量。进料口设置在槽体尾部的上盖板位置，采用方形法兰接口，能够直接与上游料仓、振动给料机、破碎机等设备的出料口对接，

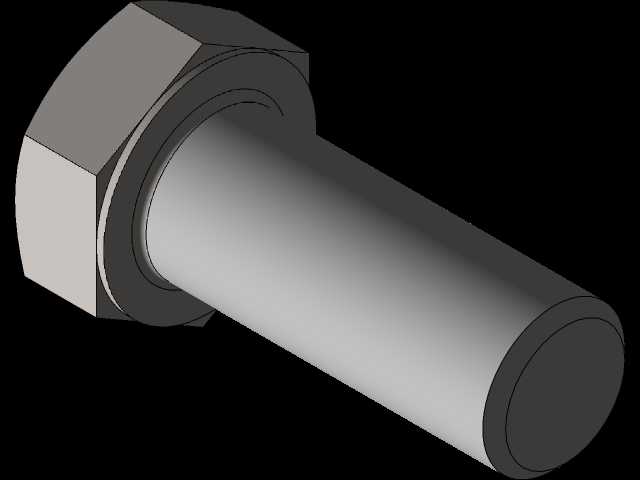

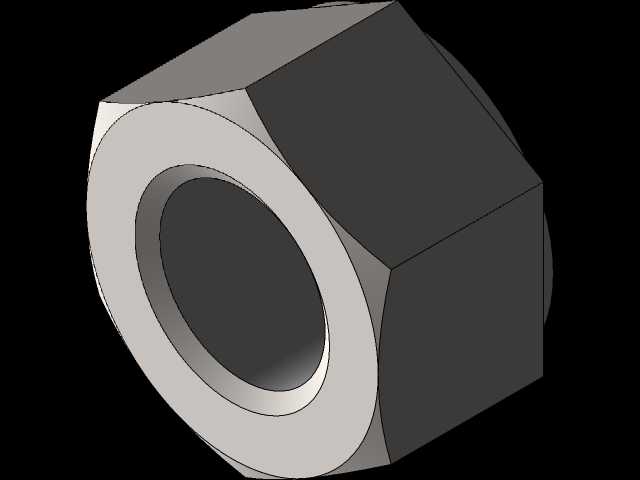

　　法兰面预留标准螺栓孔位，适配行业内通用的设备连接尺寸；出料口设置在槽体头部的下底板位置，同样采用法兰连接结构，可对接下游的斗式提升机、料仓、包装设备等进料口，进出料口的位置可以根据现场工艺布局进行定制调整，满足不同生产线的布置需求。从安装边界来看，整机的宽度尺寸控制在常规车间通道的通行允许范围内，槽体底部设置多个支撑脚座，脚座上预留长条形安装孔，现场安装时可以微调设备的水平位置与安装倾角，不需要对预埋地脚螺栓进行二次扩孔处理；设备的整体重心沿槽体长度方向均匀分布，满载工况下支撑脚座的受力均匀，不会出现局部载荷过大导致的基础沉降问题。在细节设计上，槽体内部在螺旋叶片的每组中间悬挂轴承位置，设置了导流结构，

　　避免物料在悬挂轴承位置出现积料、卡滞问题，悬挂轴承采用自润滑耐磨材质，不需要频繁加注润滑脂，适合长时间连续运行的工况；螺旋叶片与槽体内壁之间预留了均匀的间隙，既避免叶片旋转时与槽壁刮擦产生异响与磨损，也能减少槽壁残留物料的堆积，对于含水率稍高、有一定粘性的物料，也能降低粘附堵料的概率。设备的整体外形采用平直长条形结构，没有外凸的不规则构件，现场布置时可以紧贴墙面或其他设备安装，减少生产线的整体占地面积，对于空间紧张的老旧车间改造项目，这种紧凑的结构设计有更强的适配性。在选型适配阶段，设计时预留了不同螺距、不同转速的参数调整空间，针对堆积密度不同的物料，可以通过更换驱动减速比、调整叶片螺距来匹配对应的输送能力，不需要对整体槽体结构进行重新设计，大幅缩短了不同参数规格设备的设计迭代周期。端板位置设置了防溢挡料结构，当输送量出现短时波动、槽内物料填充率升高时，也不会出现物料从端轴位置溢出的问题，提升了设备运行的稳定性。
