瓶装物料输送分料生产线三维结构

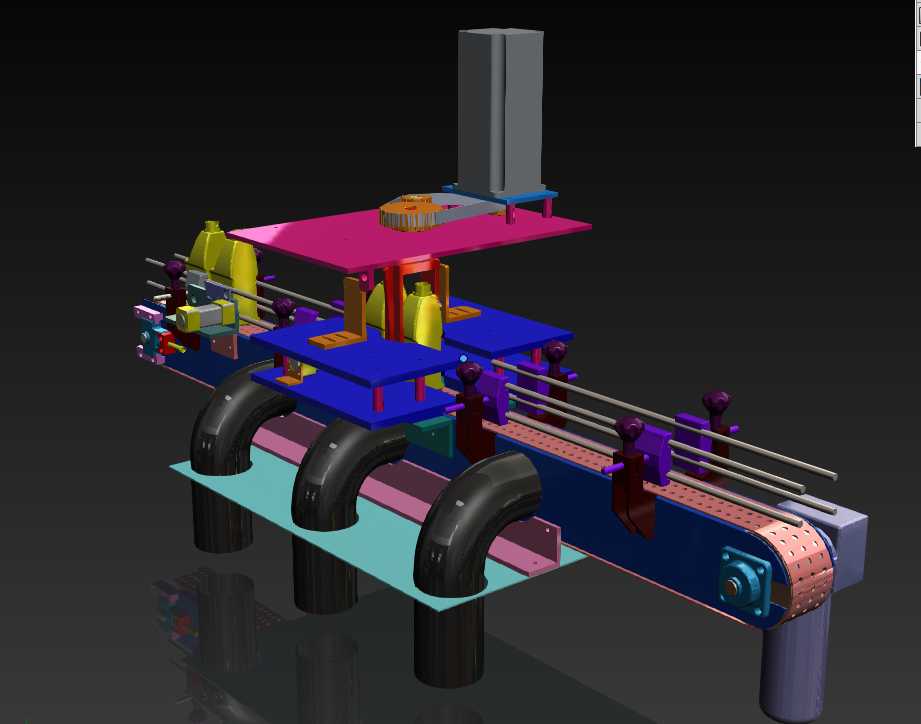

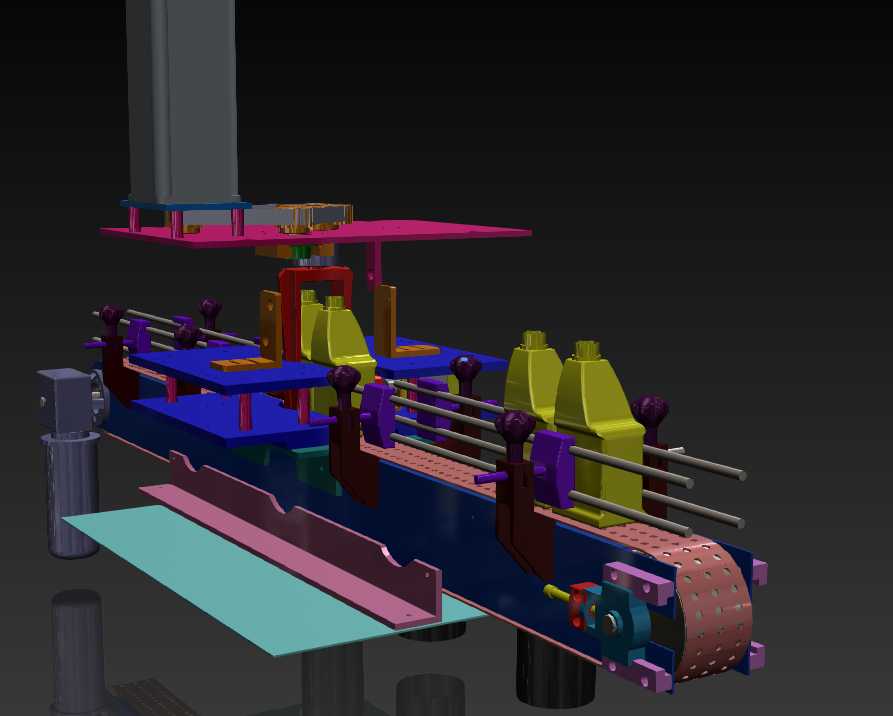

　　这套结构针对日化、食品行业小规格瓶装物料的连续输送与工位分料需求设计，核心解决产线前段物料从理料环节输出后，稳定输送到后续灌装、旋盖、贴标工位的衔接问题，适配每分钟数百瓶的高速产线节拍，避免传统输送结构在高速工况下出现的瓶身倾倒、分料错位、卡滞堵料等常见故障。从结构布局来看，底部采用分段式焊接机架作为承载基础，机架支脚预留了调节脚杯的安装空间，可根据车间地面平整度调整整机水平度，安装时整机侧边距离墙体或者其他辅机的预留安全间隙不小于三百五十毫米，方便后期维护人员进入设备底部调整皮带张紧机构、清理散落物料。输送段采用带密集冲孔的轻型输送带，冲孔设计一方面可以配合底部风嘴实现轻质瓶身的负压吸附稳料，避免高速输送时瓶身被气流带倒，

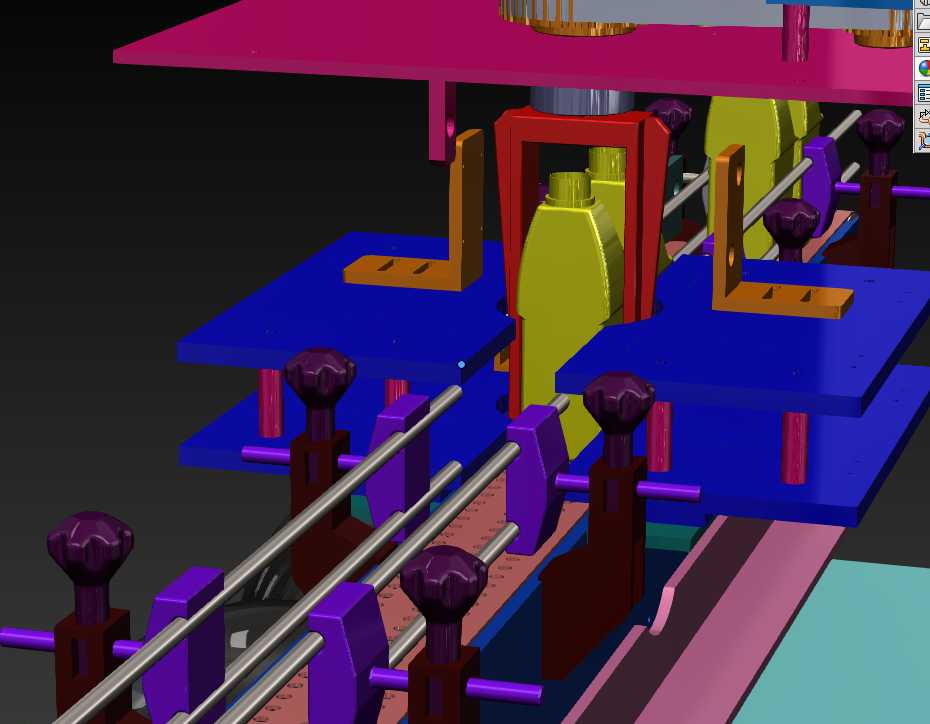

　　另一方面可以漏出输送过程中滴落的少量残液或者碎屑，避免积料在皮带表面造成摩擦阻力增大。输送带两侧设置了高度可调的导向护板，护板采用高分子聚乙烯材质，摩擦系数低且不会划伤瓶身表面，护板的安装支架开有长条形调节孔，可以根据瓶身直径在四十毫米到一百二十毫米的范围内调整两侧护板的间距，适配不同规格的圆柱型、方型瓶装物料。在输送线的中段位置，集成了多组分料挡停机构，每组机构对应一个下游工位的上料位置，挡停块采用耐磨聚氨酯材质包覆，动作时通过直线导轨导向，由气缸驱动实现升降，当对应工位需要上料时，挡停块升起阻隔后续瓶体前进，同时前端的分料拨叉将到位的单瓶或者多瓶物料拨入工位工装，动作节拍与下游设备的运行信号联动，

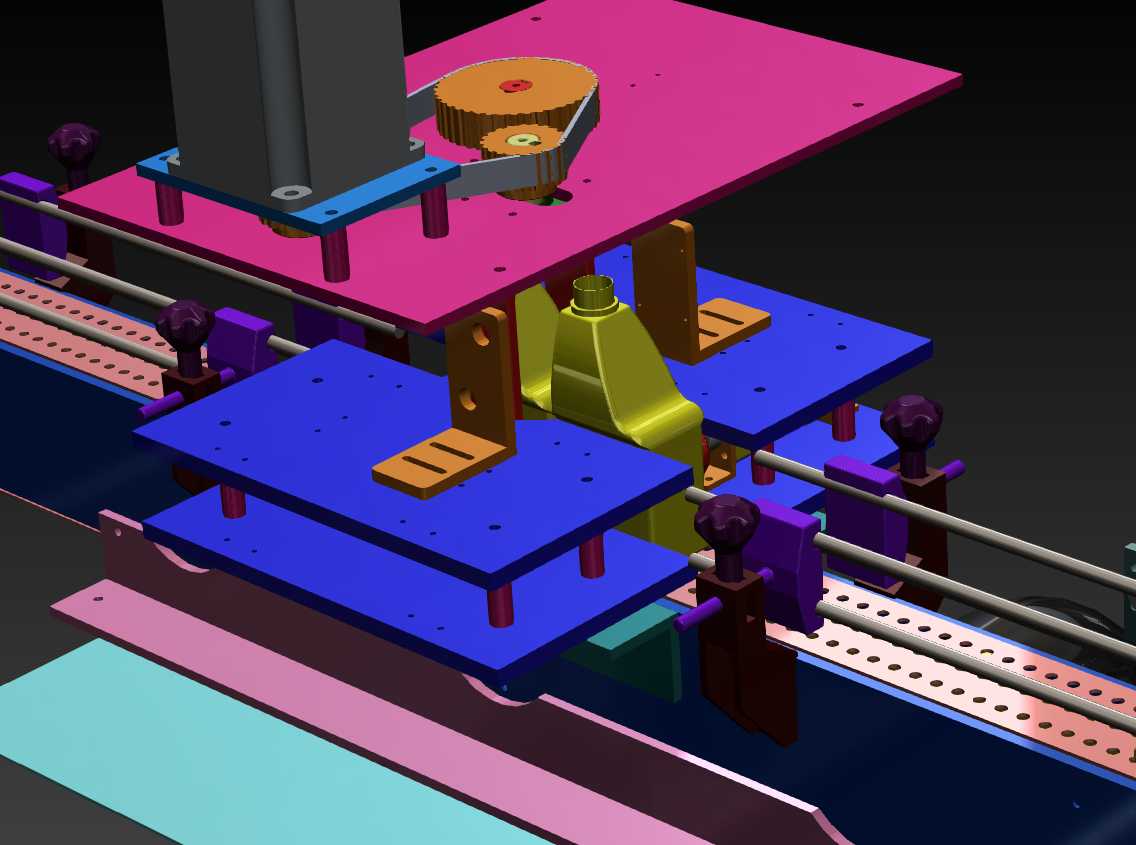

　　不会出现空工位或者多瓶挤入的情况。输送线上方设置了多层功能安装平台，最下层平台用于安装检测传感器支架、喷码设备的安装座，中间层平台布置气动阀组与走线线槽，最上层的顶板可以根据需求加装防尘罩或者风淋装置，平台的立柱采用标准铝型材拼接，不需要焊接就可以调整各层平台的安装高度，适配不同高度的瓶型与检测元件的安装需求。进料端设置了倾斜式导料滑板，滑板与上游理瓶机的出料口对接，滑板表面做了抛光处理，倾斜角度设置为二十七度，既可以保证瓶体依靠自重顺滑滑入输送线，又不会因为角度过大导致瓶体下滑速度过快出现倾倒，滑板两侧同样设置了可调节挡边，避免瓶体从侧边滑落。驱动端布置在输送线的出料侧，采用减速电机配合主动辊筒驱动皮带，张紧机构设置在从动辊端，

　　通过两侧的调节螺栓调整皮带张紧度，张紧行程预留了五十毫米，满足皮带长期使用后的拉伸补偿需求。在设计过程中，特意将所有气动元件的走线、走管都布置在机架内侧的线槽内，避免管线外露在生产区域被物料剐蹭或者被清洁水冲淋，所有外露的紧固件都采用不锈钢材质，适配食品、日化车间定期冲洗清洁的工况要求，不会因为长期接触水汽出现锈蚀污染产品的问题。整机的有效输送宽度设置为两百毫米，输送长度可以根据产线布局需求进行模块化拼接，单段标准段长度为一千两百毫米，多段拼接时可以通过连接板快速固定，不需要重新加工安装孔位，大幅缩短产线改造的安装调试周期。针对高速运行时的震动问题，在驱动电机的安装位置设置了橡胶减震垫，机架支脚的调节脚杯也带橡胶减震垫，可抵消运行时的震动传递，避免震动导致瓶身倾倒或者检测元件出现误判信号。
