两级平行轴齿轮变速箱结构设计

　　这款平行轴式齿轮变速箱，核心采用两级定轴齿轮传动架构，主要应用在中小功率工业输送线、小型轻工生产设备、非标自动化专机的动力传递环节，用来匹配原动机与工作端的转速差，同时放大输出扭矩，让工作端获得适配工况的运转速度与负载能力。从实际使用场景来看，这类变速箱常配套在0.75kW到3kW区间的异步电机输出端，安装在设备机架的预留安装位上，输入轴通过联轴器与电机轴直连，输出轴则可以通过链轮、同步轮或者联轴器对接负载端，比如流水线的驱动辊、小型工装的回转工作台、轻载输送机构的主动轴都能适配。

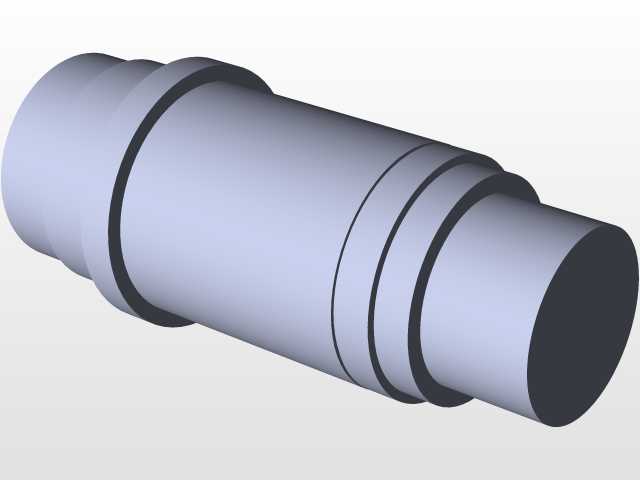

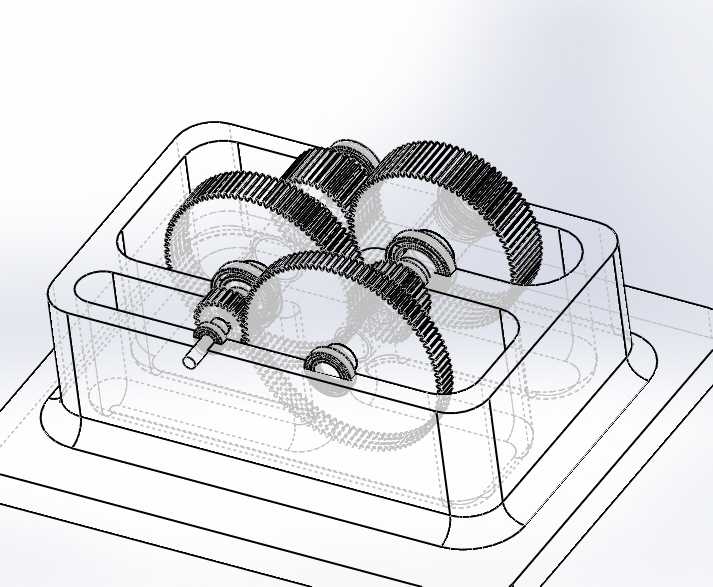

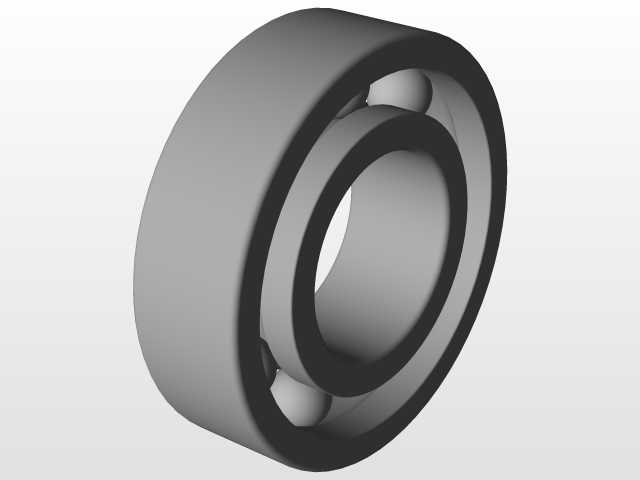

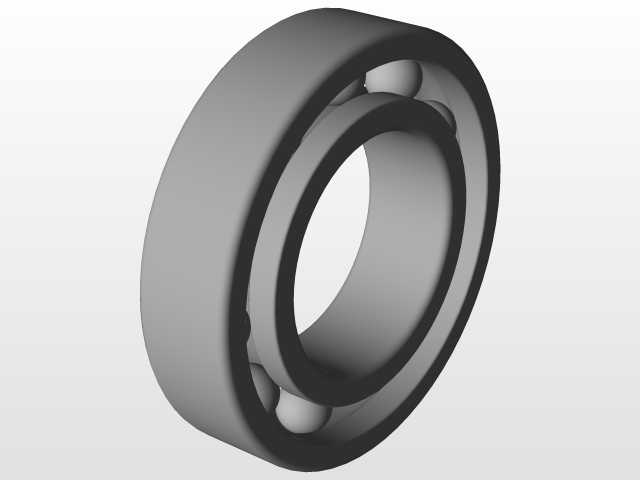

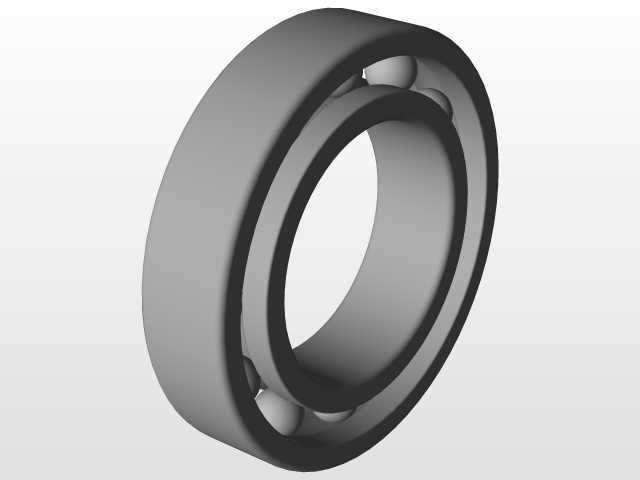

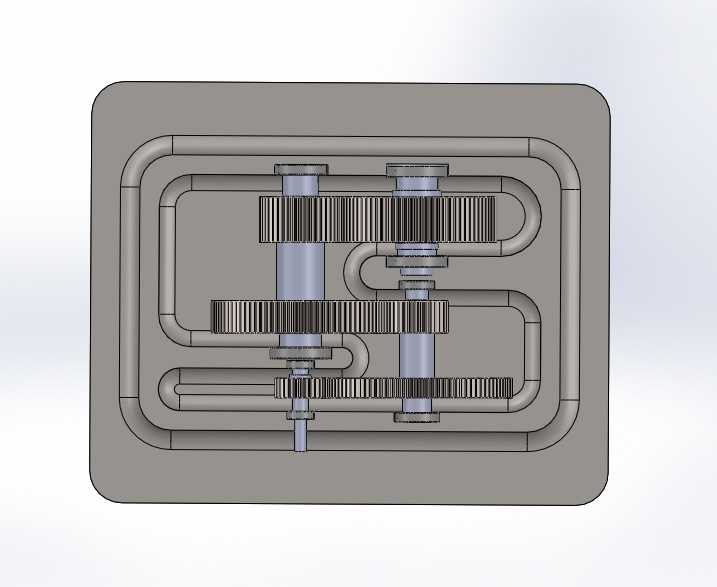

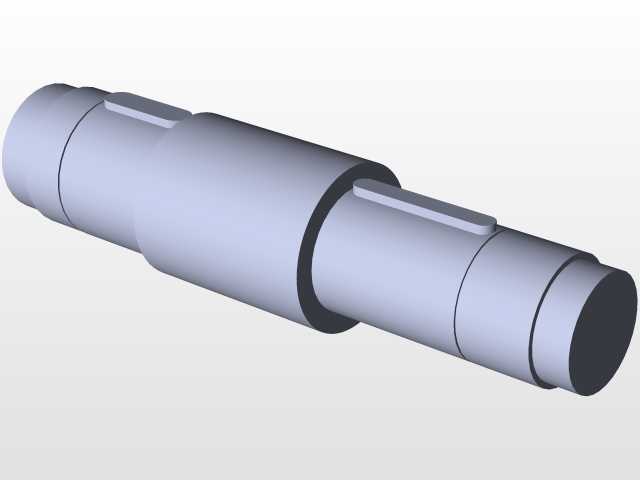

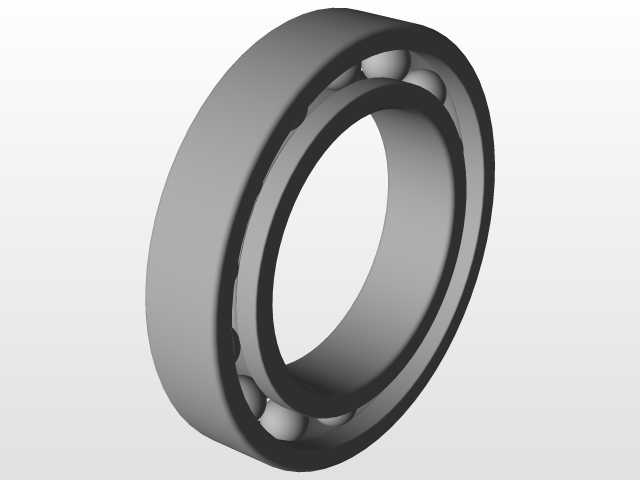

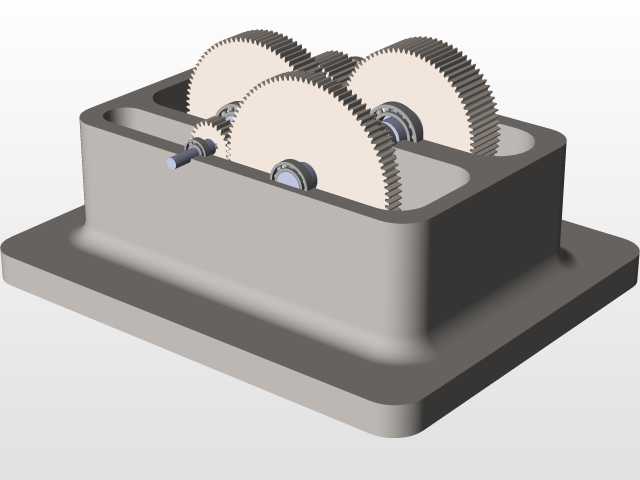

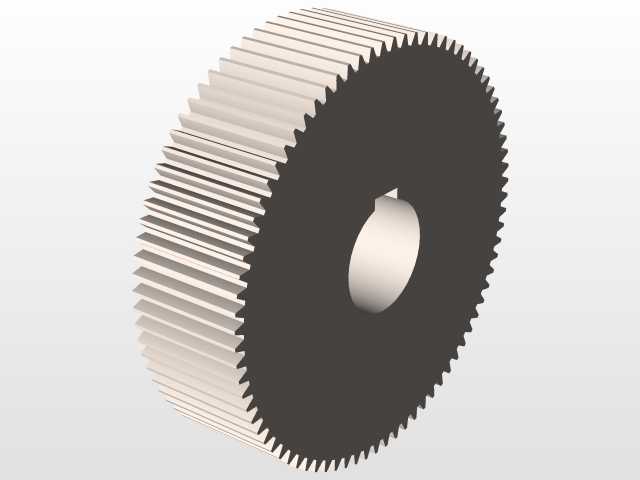

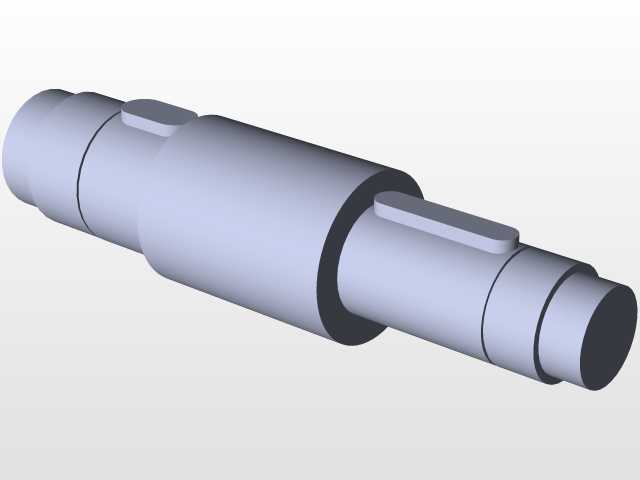

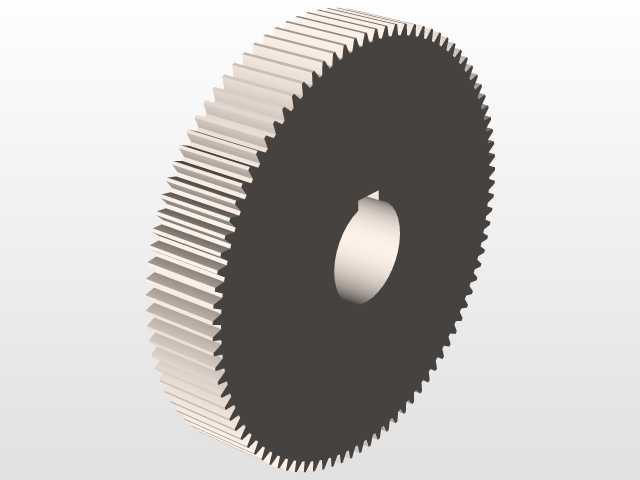

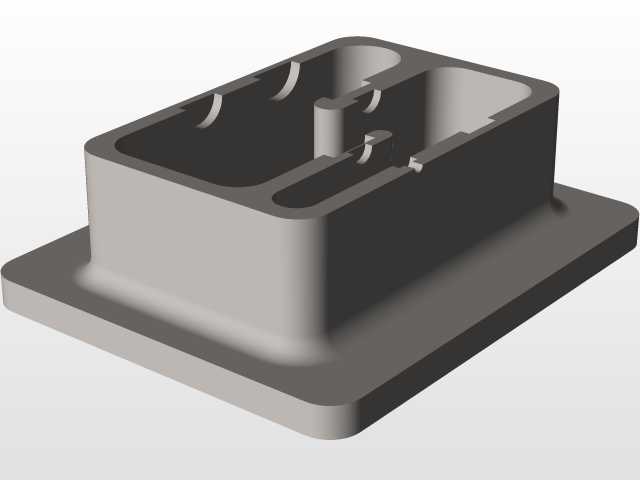

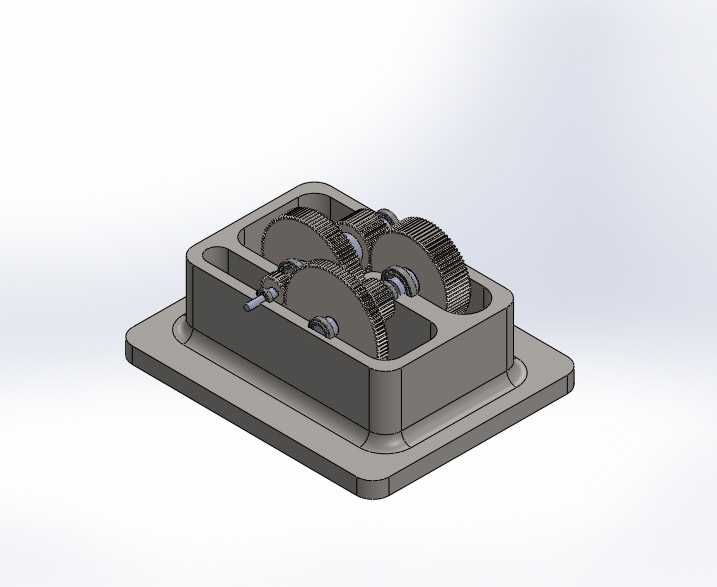

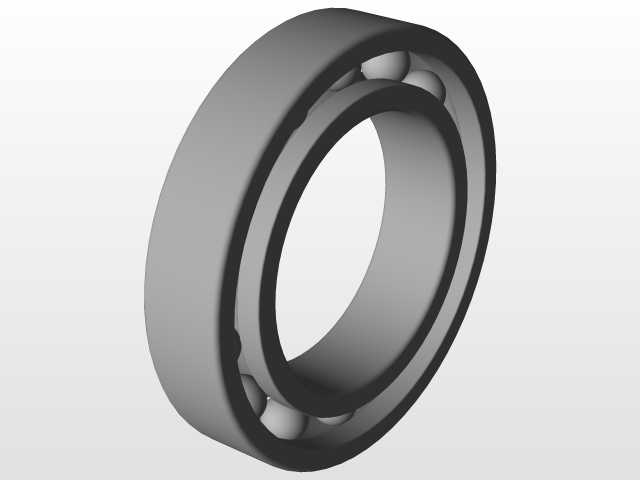

　　设计层面首先考虑的是传动平稳性，两对啮合齿轮都采用渐开线直齿圆柱齿轮，加工难度低，装配时不需要额外调整轴向啮合位置，对安装公差的容忍度更高，适合批量生产或者非标设备的快速改制。箱体采用剖分式底座加集成式上腔结构，底座带有四个带安装沉孔的固定支脚，支脚的安装孔中心距按照常用的设备安装基准预留，安装时可以直接通过M8或者M10的螺栓固定在机架面板上，不需要额外加工转接板。箱体的上腔直接预留了齿轮啮合的容纳空间，齿轮轴的支撑位直接在箱体壁上加工出轴承安装孔，配套深沟球轴承支撑两根平行布置的传动轴，输入轴伸出箱体端做了轴肩定位，输出轴则根据常用负载连接需求做了标准键槽，方便配套传动件安装。

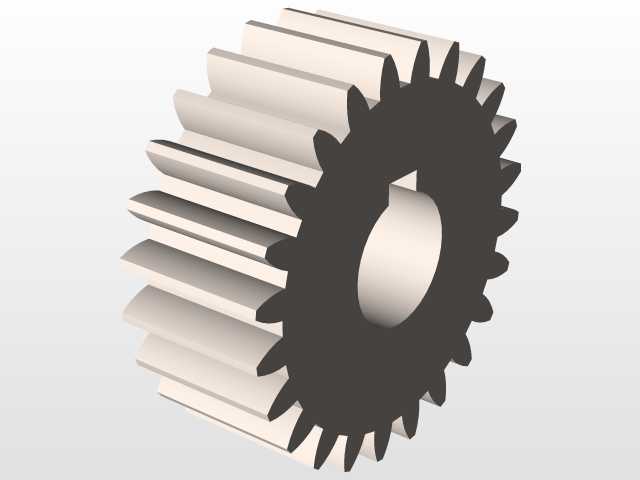

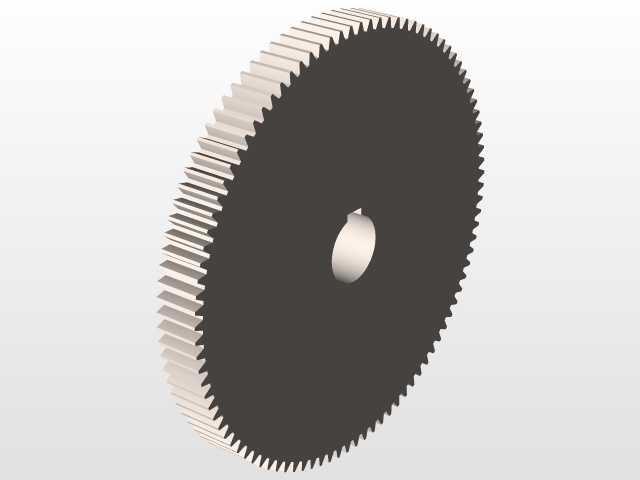

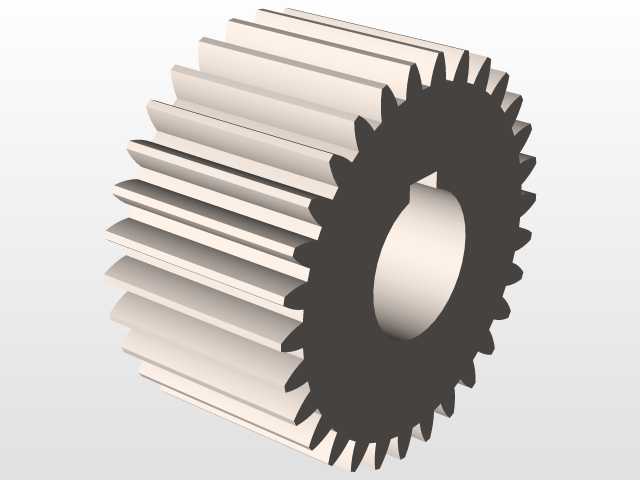

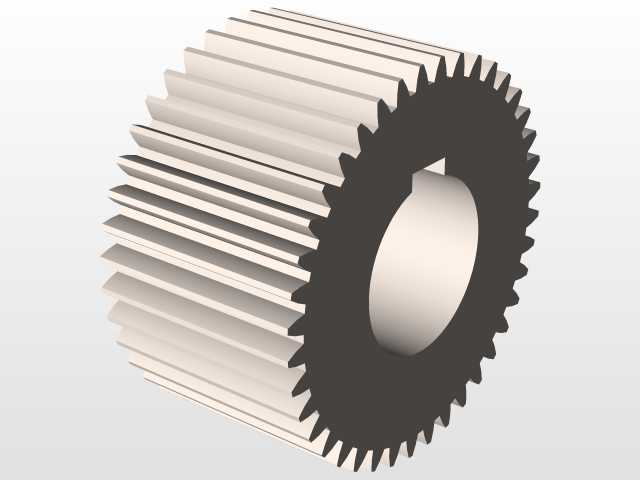

　　从安装边界来看，整个变速箱的底座轮廓为矩形，支脚的安装孔分布在底座四角，安装时需要预留的操作空间要覆盖箱体四周至少50mm的范围，方便后期加注润滑脂、检查齿轮啮合状态以及拆装维护。箱体的输入轴与输出轴中心高保持统一基准，和配套电机的轴中心高对齐，减少联轴器安装时的偏心量，降低运转时的振动和轴承磨损。齿轮组的传动比设置按照常规减速需求匹配，高速级小齿轮带动大齿轮完成第一级减速，低速级同样采用小齿轮带大齿轮的结构，两级减速后输出转速可以降到原动机转速的十分之一到十五分之一区间，输出扭矩对应放大，满足轻载连续运转的工况需求。

　　结构细节上，箱体的内腔做了圆弧过渡，避免应力集中，同时齿轮啮合区域的下方预留了存油空间，采用脂润滑的方式不需要额外设计油标、放油塞等复杂结构，日常维护只需要定期打开上盖补充润滑脂即可，降低了使用维护的门槛。输入输出轴伸出箱体的位置都预留了密封件安装槽，可以配套毡圈油封或者骨架油封，防止润滑脂泄漏同时阻挡外界的粉尘、碎屑进入箱体内部，适配车间多粉尘的生产环境。整个箱体的壁厚按照铸造工艺要求做了均匀化设计，壁厚差控制在2mm以内，适合采用灰铸铁铸造或者铝合金压铸生产，批量加工时的工艺性较好，机加工工序只需要完成轴承孔、安装面、轴伸孔的加工，不需要复杂的工装夹具。

　　实际选型时，这类变速箱的额定输出扭矩需要匹配负载端的最大启动扭矩，齿轮的模数按照接触强度和弯曲强度计算选取，保证在满负载启动、短时过载的情况下不会出现断齿、齿面过度磨损的问题。平行轴的中心距公差控制在IT7级，保证齿轮啮合的侧隙在合理范围，既不会因为侧隙过大导致传动冲击、反向空程量大，也不会因为侧隙过小出现卡齿、运转发热的问题。轴承的选型按照额定动载荷计算，保证在设计寿命周期内不需要更换轴承，降低设备的全生命周期维护成本。安装时需要保证箱体安装面的平面度，避免固定螺栓拧紧后箱体出现变形，导致轴承孔同轴度超差，出现运转卡滞、噪音过大的问题。
