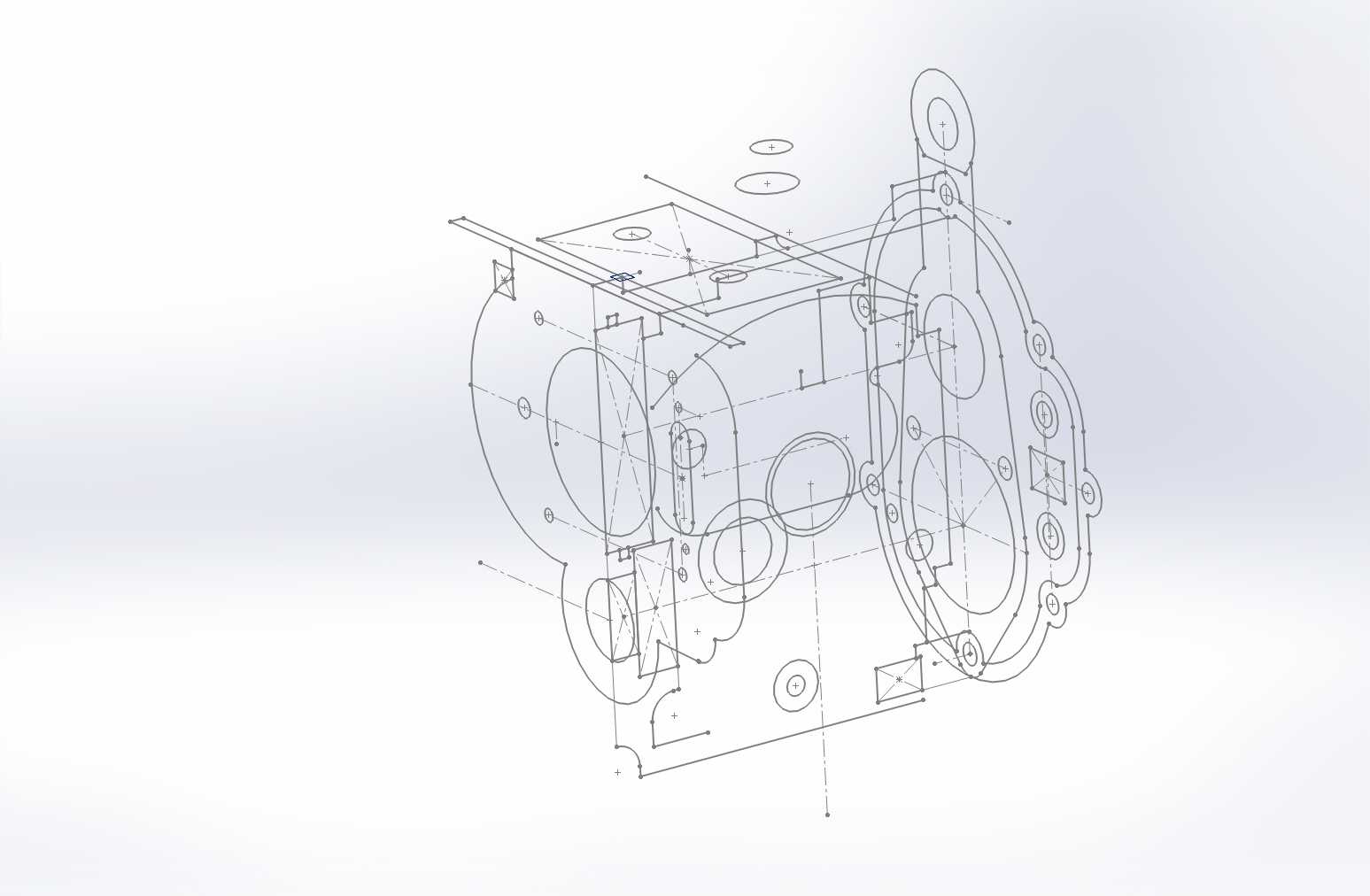

Velocette四速变速箱内部结构布局设计

　　这套四速变速箱的布局设计，核心围绕小排量动力单元的紧凑传动需求展开，适配纵置布局的动力输出场景，常见于复古摩托、小型特种作业车辆的动力传动链路中。从结构排布来看，设计阶段优先考虑了换挡行程的控制与传动效率的平衡，输入轴与输出轴采用平行轴排布方案，各挡位齿轮的啮合间隙预留量经过反复校核，既保证高速运转下的齿轮啮合稳定性，又避免过紧配合带来的运转阻力激增与异常磨损问题。壳体的安装边界设计充分考虑了整车布置的空间限制，侧面预留的安装凸台位置与周边车架、离合机构的安装点位完全匹配，不需要额外设计转接支架即可完成装配，壳体壁厚根据不同区域的受力情况做了差异化处理，轴承安装位的壁厚做了局部加强，而不受侧向力的壳体盖板区域则适当减薄，

　　在保证结构刚性的前提下控制整体重量。换挡机构的布局采用了经典的拨叉轴平行布置方案，各挡位的拨叉行程经过精准计算，换挡过程中拨叉的移动轨迹与齿轮结合齿圈的位置完全对齐，避免出现换挡卡滞、脱挡的问题，同时在拨叉轴的定位位置设计了钢珠定位结构，保证每个挡位都能清晰入位，不会出现挡位模糊的情况。齿轮组的排布顺序遵循了传动比逐级变化的逻辑，一挡齿轮布置在靠近输入轴端的位置，大传动比带来的大扭矩输出可以直接作用在输出端，减少中间轴的扭矩负载，高挡位齿轮则依次向输出轴端排布，高速运转时的齿轮搅油阻力更小，同时润滑油路的设计可以直接将壳体底部的润滑油飞溅到各啮合齿轮面与轴承位置，不需要额外设计强制润滑油路，简化了整体结构，降低了后期维护的难度。

　　安装接口的尺寸设计完全匹配对应动力单元的输出端法兰，输入轴的花键参数与离合从动盘的花键完全适配，输出轴的连接法兰尺寸与后传动机构的输入接口匹配，装配时只需要将变速箱整体推入安装位，紧固周边的固定螺栓即可完成定位，不需要反复调整同轴度。在实际应用场景中，这类四速变速箱的结构可靠性表现突出，平行轴结构的抗冲击能力更强，面对复杂工况下的扭矩波动不容易出现断齿、轴变形等问题，同时紧凑的结构布局也方便后期的拆解维护，更换同步环、轴承等易损件时不需要复杂的专用工具，常规维修场景下即可完成作业。设计过程中还充分考虑了热胀冷缩带来的尺寸变化，各轴的轴向预留间隙经过计算，在工作温度达到常规上限时，轴系的轴向膨胀量不会导致轴承顶死，

　　同时壳体的散热筋布置在齿轮啮合区域对应的外表面，运转过程中产生的热量可以通过散热筋快速散发到空气中，避免长时间高负荷运转下出现油温过高、润滑油性能下降的问题。换挡摇臂的安装位置设计在壳体侧面的低位区域，与整车换挡杆的连接路径更短，换挡操作的传动虚位更小，骑手或者操作人员的换挡动作可以更直接地传递到拨叉机构，提升换挡操作的响应速度。各挡位的传动比匹配经过了动力特性适配，低挡位的大传动比可以满足起步、爬坡时的大扭矩需求，高挡位的小传动比可以保证巡航状态下的动力输出转速处于经济区间，降低动力单元的运转负荷，提升燃油经济性与运转平顺性。
