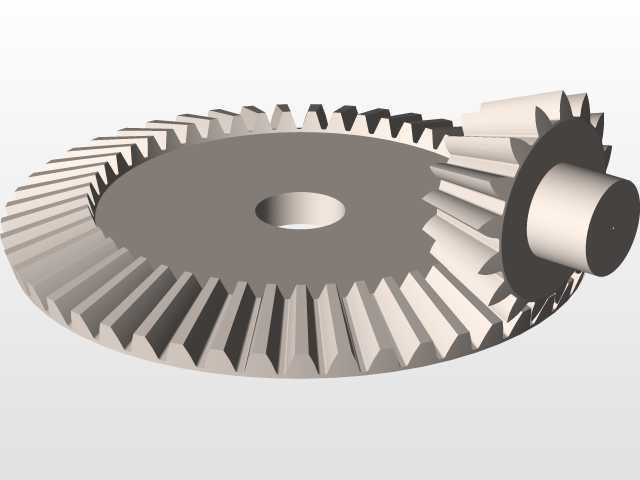

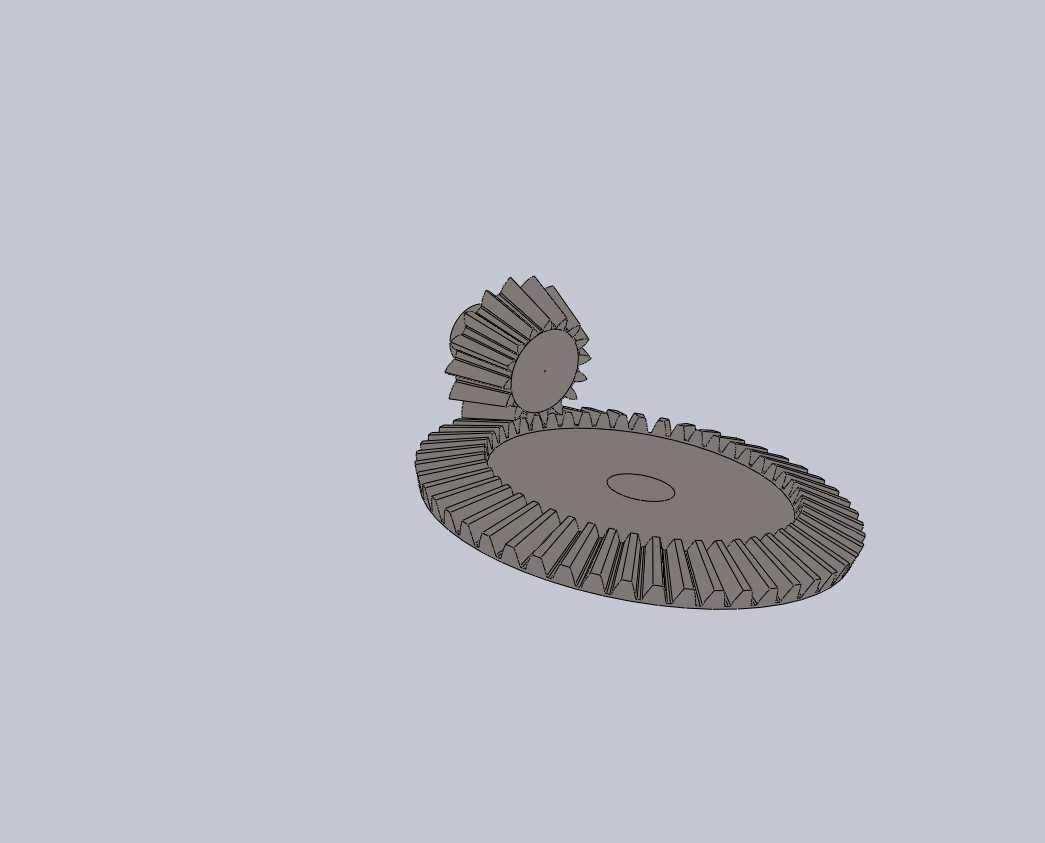

锥齿轮啮合排挡传动结构设计

　　这套锥齿轮啮合结构，是排挡传动系统里的核心动力换向部件，日常在需要轴线垂直交错传递扭矩的工况里极为常见，小到手动操纵的变速换挡机构，大到机床进给传动、农用机械动力分配单元，都能见到这类结构的应用。做这套结构设计的时候，首先要考虑的是实际工况下的载荷传递路径，两个锥齿轮的轴线呈90度垂直布置，大端齿顶圆、小端齿根圆的参数匹配要严格按照啮合方程校核，避免安装后出现齿面偏载、打齿的问题。很多新手做锥齿轮建模的时候容易忽略安装距的边界要求，实际上安装距直接决定了齿面的接触斑点位置，要是安装距偏差超过0.1mm，轻载工况下可能只是传动噪音变大，重载时就会出现齿面局部应力集中，大幅缩短齿轮使用寿命。

　　从实际使用场景来说，这类锥齿轮排挡结构，常被用在需要手动切换传动路线的设备上，比如小型台式钻床的进给变速、手动变速箱的倒挡传动单元，还有部分轻工机械的动力转向模块。设计时两个齿轮的齿宽系数选在0.25-0.35区间最为合适，齿宽过大会导致小端齿槽过窄，加工时刀具容易发生干涉，齿宽过小则会让单齿承载面积不足，传递额定扭矩时容易发生断齿失效。齿形方向上采用直齿锥齿轮设计，相比螺旋锥齿轮加工难度更低，装配调整更方便，适合转速不超过1500r/min、冲击载荷较小的排挡操纵场景。

　　建模过程中要特别注意分锥角的匹配计算，两个齿轮的分锥角之和必须严格等于轴线交角，也就是90度，齿顶高系数、顶隙系数按照标准直齿锥齿轮的规范取值，保证啮合时顶隙均匀，不会出现齿顶刮碰齿根的问题。安装边界上，大齿轮的中心孔要和输出轴的配合公差选H7/k6的过渡配合，靠轴肩和圆螺母实现轴向定位，小齿轮的轴端要预留轴承安装位，两个齿轮的背锥面要在装配时对齐，保证啮合齿面的接触长度达到齿宽的60%以上，且接触斑点位于齿面中部偏向小端位置，这样在承受工作载荷时，接触斑点会向大端自然扩展，刚好覆盖整个有效齿面。

　　实际做结构验证的时候，还要考虑换挡操纵的行程匹配，小齿轮的摆角范围要和排挡杆的操纵行程对应，避免出现挂挡不到位、脱挡的问题。齿面的粗糙度要控制在Ra1.6以下，减少传动过程中的磨损，齿轮材料选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性足够承受换挡时的瞬时冲击。很多现场装配的问题都出在轴向间隙调整上，两个锥齿轮的轴向间隙要控制在0.05-0.1mm之间，间隙过大会导致传动回差过大，换挡时手感虚位明显，间隙过小则会在热态工作时出现齿面卡滞，转动阻力陡增。

　　另外在设计支撑结构的时候，两个齿轮的轴承选型要考虑径向力和轴向力的联合作用，直齿锥齿轮啮合时会产生指向齿轮大端的轴向分力，所以轴承要选用能承受双向轴向载荷的圆锥滚子轴承或者角接触球轴承，轴承端盖处要预留调整垫片的位置，方便装配时通过增减垫片厚度来调整齿轮的轴向位置，保证最佳啮合状态。这类结构的润滑方式根据转速不同选择，低转速手动操纵的场景可以采用脂润滑，高转速连续传动的场景则要采用油浴润滑，保证齿面啮合时能形成稳定的油膜，降低摩擦损耗和工作噪音。
