锥齿轮传动式捻绳绞合设备结构

项目分类:齿轮 发布时间:2022-02-05 ID:543147
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构
  • 锥齿轮传动式捻绳绞合设备结构

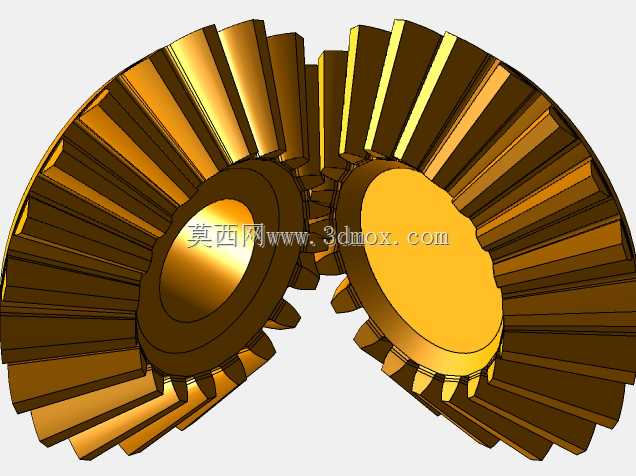

  这套锥齿轮传动结构是捻绳绞合设备的核心传动单元,从制绳行业的实际生产痛点出发做结构适配,首先要明确其应用场景覆盖国防绳缆、海事系泊缆、海洋工程作业绳、油田牵引绳、电力架线牵引索、港口装卸捆扎绳、铁路货运加固绳等多领域的绳索生产环节,不同场景下的绳索捻制需求差异极大,从细直径的民用捆扎绳到大直径的重载工业缆,对传动单元的载荷匹配、转速稳定性都有不同要求。

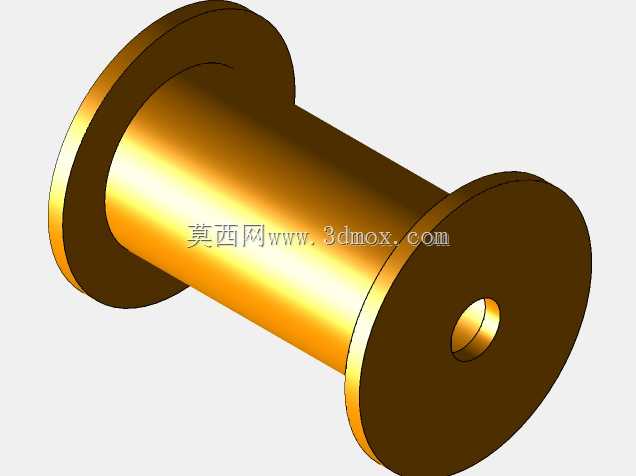

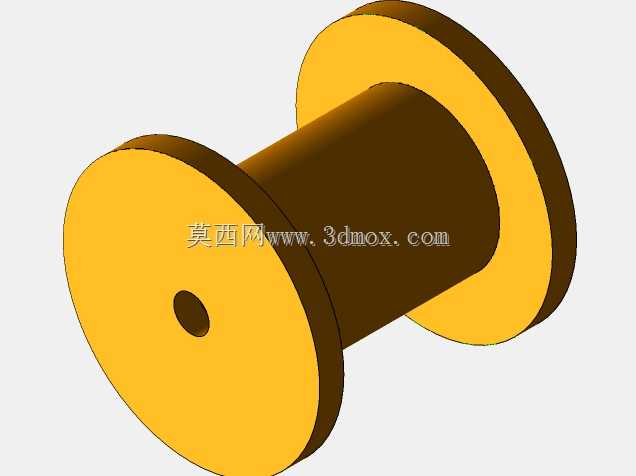

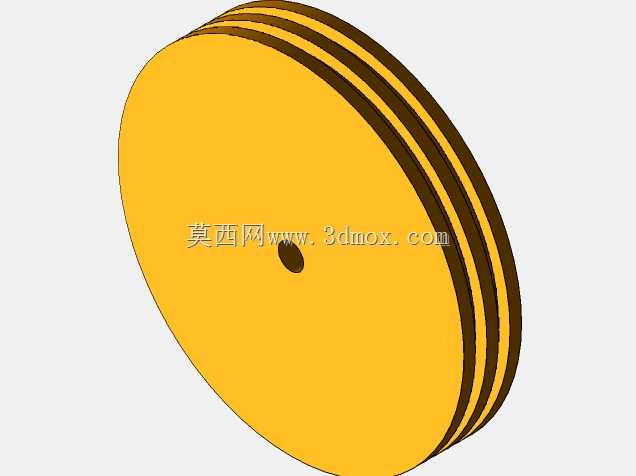

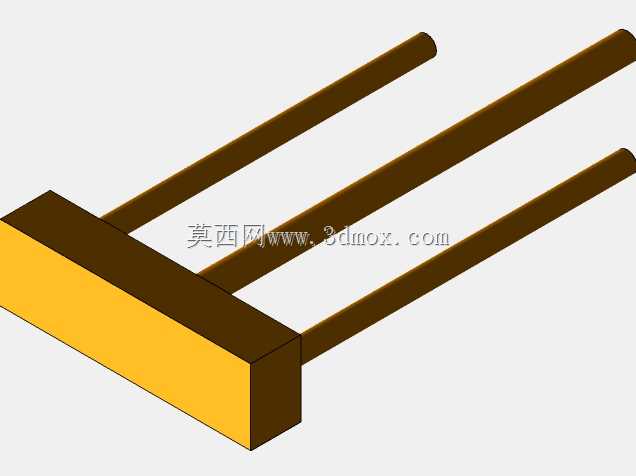

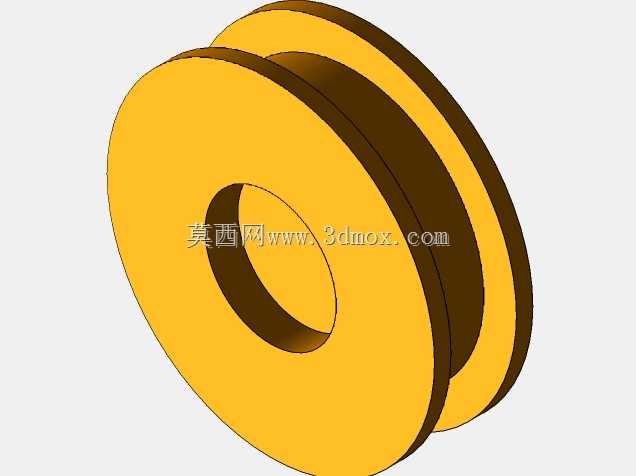

  设计这套传动结构时,首先考虑的是垂直捻绳与缠绕工序的集成需求,传统制绳设备多采用分散式布局,捻绳机构与卷筒缠绕机构分置,不仅占地面积大,多单元同步调试的难度也高,很容易出现捻距不均、绳股张力不一致的问题。这套锥齿轮副采用相交轴传动布局,可直接将单路动力输入分流为两路同步输出,一路驱动4组绳股的捻转机构,将4根独立绳芯按照设定捻距均匀捻合成单根成品绳,另一路驱动卷筒的双向螺旋排线机构,让捻制完成的绳索能够整齐层绕在卷筒上,避免出现乱绳、叠绳的问题。

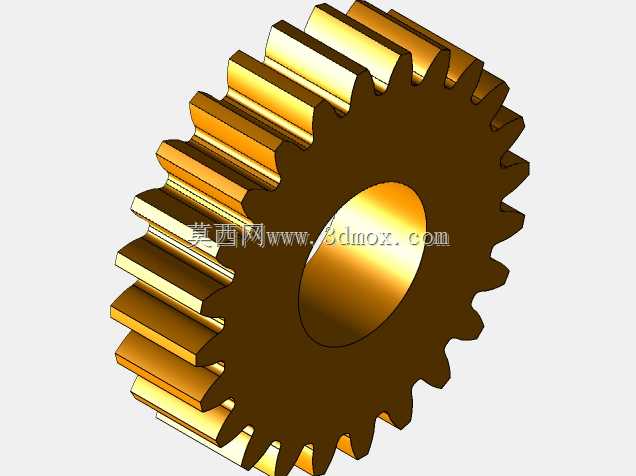

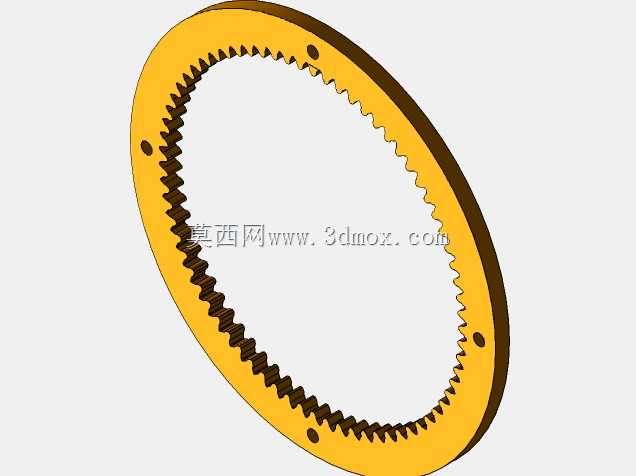

  从功能特性来看,这套锥齿轮副采用渐开线齿形设计,齿面做了硬化处理,能够承受捻绳过程中持续的交变载荷,毕竟绳股捻合时会产生持续的反向扭矩,齿轮啮合过程中会不断受到冲击载荷,常规软齿面齿轮很容易出现齿面点蚀、断齿的问题。传动比的匹配经过反复核算,能够实现捻绳转速与排线转速的精准同步,不需要额外增加复杂的同步控制机构,仅通过机械传动就能保证捻距的一致性,同时支持转速在合理范围内调节,适配不同材质、不同直径绳索的捻制需求,不管是化纤绳、棉麻绳还是复合材质的工业缆,都能通过调整输入转速匹配对应的捻制线速度。

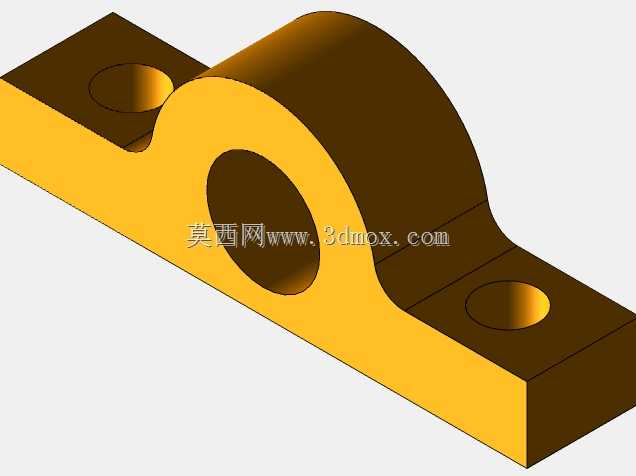

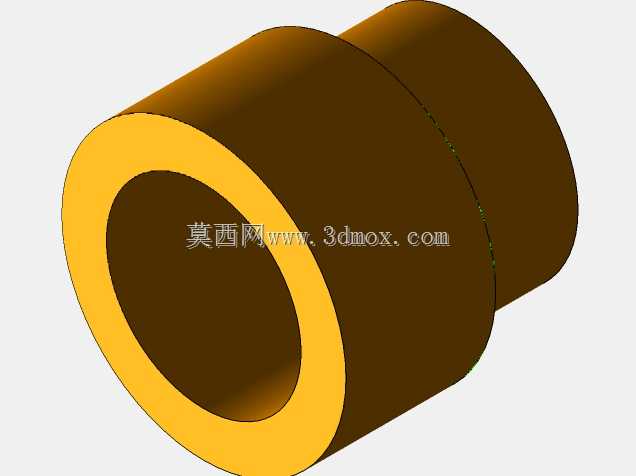

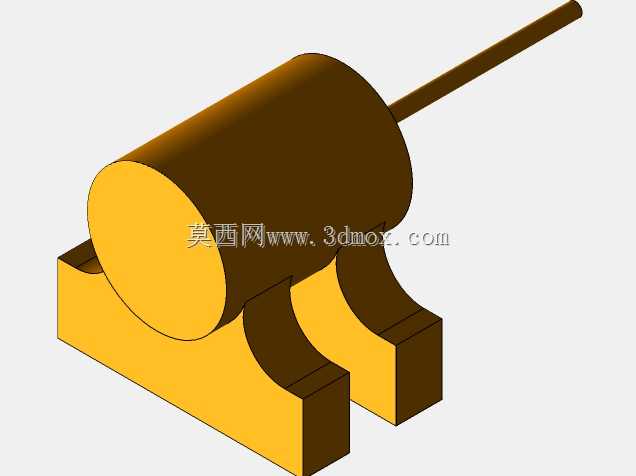

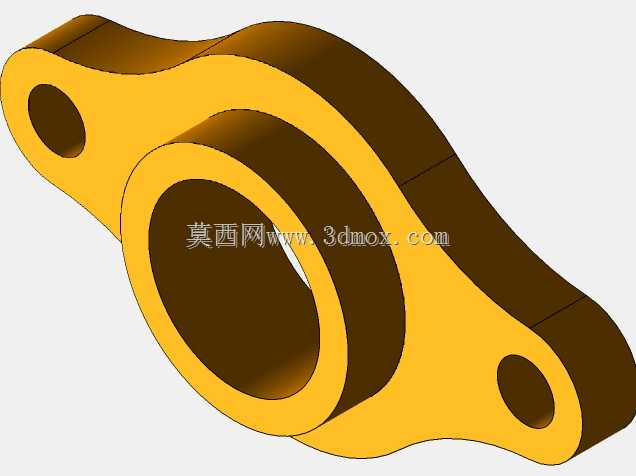

  从安装边界与尺寸适配来看,这套锥齿轮副采用对称式安装布局,两个锥齿轮的轴线夹角为90度,安装时需要保证两齿轮的节锥顶点完全重合,否则会出现齿面偏载、啮合间隙不均的问题,直接影响传动平稳性与齿轮使用寿命。齿轮的安装基座预留了标准的轴承安装位,可适配常用的圆锥滚子轴承,能够同时承受径向载荷与捻制过程中产生的轴向载荷,安装时的轴向间隙可通过端盖的调整垫片进行微调,保证齿面啮合接触斑点符合设计要求,接触斑点沿齿高、齿长方向的占比需要控制在合理区间,避免局部载荷过大造成齿面过早磨损。

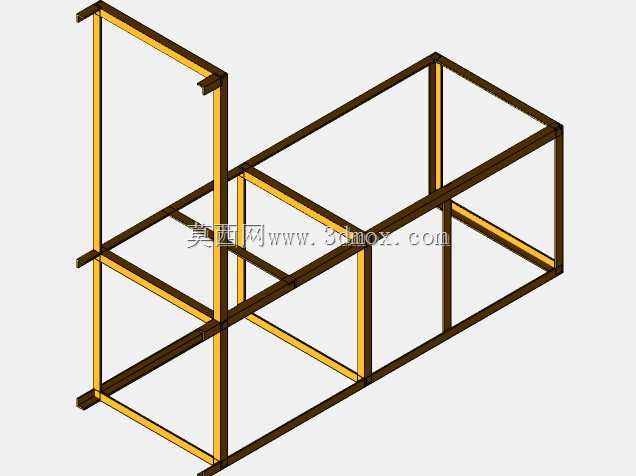

  在实际生产场景中,这套传动结构的集成度很高,不需要额外布置复杂的传动链路,能够有效压缩整台制绳设备的占地面积,对于中小型制绳生产企业来说,更小的设备占地意味着车间空间利用率的提升,同面积厂房内可布置更多生产机位,直接提升产能。同时纯机械传动的结构可靠性更高,相比采用多电机同步控制的设备,后期维护成本更低,不需要频繁校准电气同步参数,只需要定期检查齿轮啮合间隙、补充润滑脂就能保证长期稳定运行。

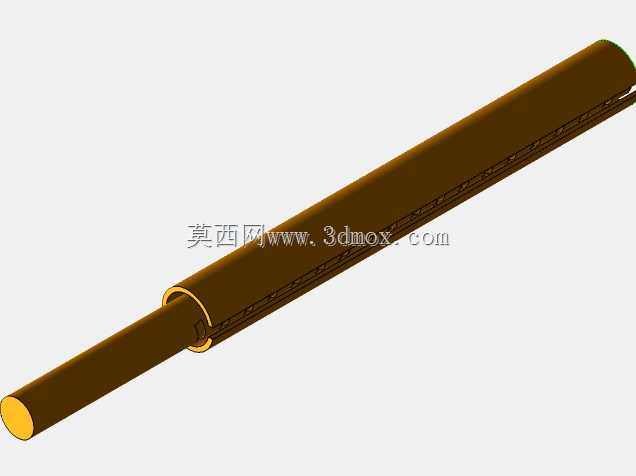

  设计过程中还考虑了不同捻向的生产需求,只需要调整输入轴的转向,就能实现S捻与Z捻两种绳索捻向的快速切换,不需要更换传动零件,适配不同订单的生产要求。齿轮的轮毂位置预留了标准的轴孔与键槽,可与上下游的传动轴、联轴器直接连接,安装适配性强,不需要对现有设备的其他部件做大规模改造,就能完成传统老式捻绳机的传动单元升级,解决老设备捻距不均、排线混乱、故障率高的问题。另外,齿轮外部可配套安装密封式防护罩,避免制绳过程中产生的纤维碎屑、粉尘进入啮合区域,造成齿面磨粒磨损,进一步延长传动单元的使用寿命,减少日常维护的频次。
