动力传动用花键齿轮箱轴结构设计

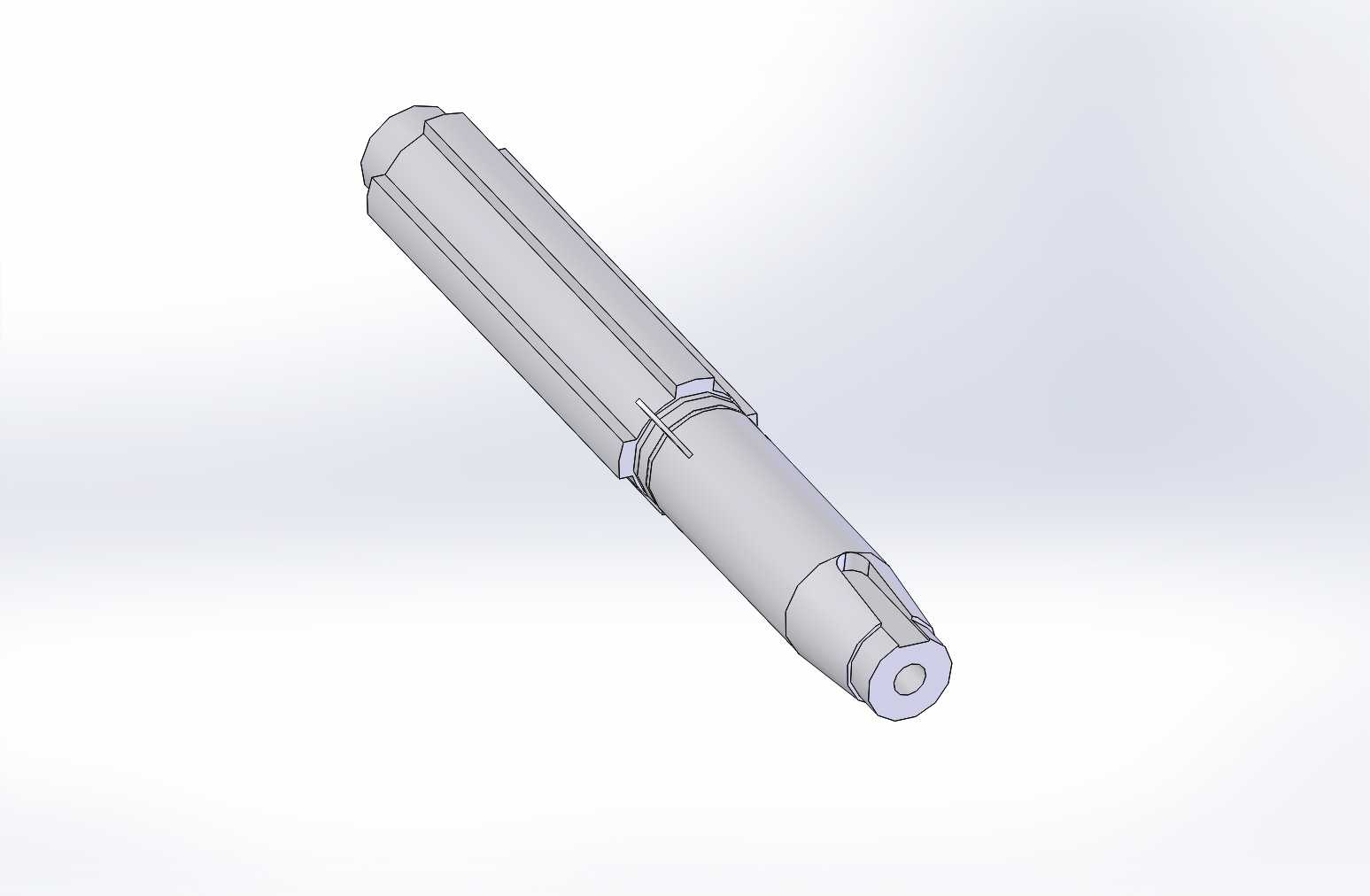

　　在中小功率动力传输场景中，齿轮箱轴作为扭矩传递的核心承载零件，其结构合理性直接决定整套传动系统的运行寿命与传动效率，这类轴件常见于非道路移动机械、小型工业传动单元、农用动力设备的齿轮箱内部，承担着将输入端动力传递至啮合齿轮、最终输出至执行端的核心作用。从实际工况来看，这类轴件需要同时承受扭转力矩、齿轮啮合带来的径向载荷，以及设备启停阶段的瞬时冲击载荷，因此在结构设计阶段需要对各段轴径的受力分布做针对性匹配。该轴的输入端采用外花键结构，这种结构相比普通平键连接，拥有更大的接触承载面积，能够在较小的轴径尺寸下传递更大扭矩，同时花键的对中精度更高，能减少高速运转时的轴系偏摆，适配齿轮箱内齿轮啮合的同轴度要求；花键段的齿形做了端部倒角处理，

　　方便装配时与配合花键套快速对位，避免装配过程中出现齿面磕碰损伤。轴身的阶梯结构是根据装配逻辑设计的，不同直径的轴段分别对应轴承安装位、齿轮定位轴肩、密封件配合位，其中轴承安装段的轴径公差需要与所选轴承的内孔公差做过渡配合，保证轴承内圈与轴同步转动，不会出现跑内圈的失效问题；定位轴肩的高度严格按照轴承安装规范设定，既能够给轴承提供足够的轴向定位支撑，又不会过高导致轴承拆卸困难。轴的输出端做了扁位与中心孔结构，扁位用于与输出端的连接构件做周向固定，防止传动过程中出现相对转动，端部的中心孔是加工过程中的工艺基准，轴件在车削、外圆磨加工时都以两端中心孔作为定位基准，能够保证各段轴颈的同轴度要求，同时中心孔也可作为装配时的顶持定位基准，

　　方便轴系组件的预装调试。从安装边界来看，该轴的轴向尺寸需要匹配齿轮箱内腔的轴向安装空间，各轴段的直径不能与箱体内壁、相邻齿轮、换挡机构产生运动干涉，花键段的有效配合长度需要满足花键套的全齿啮合要求，避免出现齿面局部受力过大导致的压溃变形。在设计细节上，轴上的环形槽用于安装轴用挡圈，实现齿轮或者轴承的轴向限位，挡圈槽的深度与宽度需要符合标准件的尺寸规范，保证挡圈安装后不会出现轴向窜动；轴的各段过渡位置都采用了圆角过渡，避免应力集中，尤其是在承受交变载荷的轴段，圆角半径的取值需要结合轴径大小做匹配，减少应力集中系数，提升轴件的疲劳强度。这类轴件的材质通常选用调质合金钢，经过调质处理后获得综合力学性能，

　　花键表面与轴承配合面还会做高频淬火处理，提升表面硬度与耐磨性，应对长期运转过程中的摩擦损耗。在实际选型应用中，需要根据齿轮箱的额定传递扭矩、最高运转转速、轴承选型规格来匹配对应尺寸的轴件，装配时需要注意各配合面的清洁度，避免杂质进入配合面导致装配精度下降，轴承安装时采用热装工艺，避免敲击导致轴颈变形，密封件配合段的表面粗糙度需要控制在合理范围，既保证密封件的唇口不会被过快磨损，又能实现可靠的密封效果，防止齿轮箱内的润滑油泄漏，同时阻挡外部粉尘杂质进入箱体内。
