分体式易拉罐罐体与上盖结构三维设计

　　日常消费场景中随处可见的易拉罐，看似结构简单，实则在密封可靠性、开合便捷性、材料利用率上有非常多的工程细节考量，本次拆解展示的分体式易拉罐结构，将罐体与上盖做分离呈现，能够清晰看到两者配合的边界结构。从快消品包装的实际应用场景来看，这类金属包装容器主要用于碳酸饮料、气泡饮品的封装，需要承受内部0.3-0.6MPa的内压，同时要满足运输堆叠、跌落冲击、长期存储的密封要求，不能出现渗漏、鼓盖、开裂等失效问题。

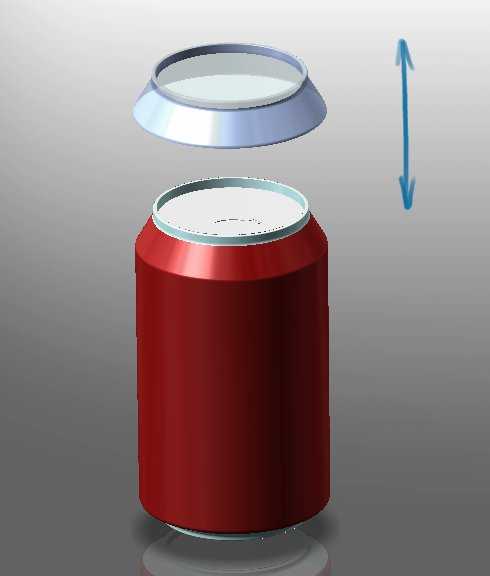

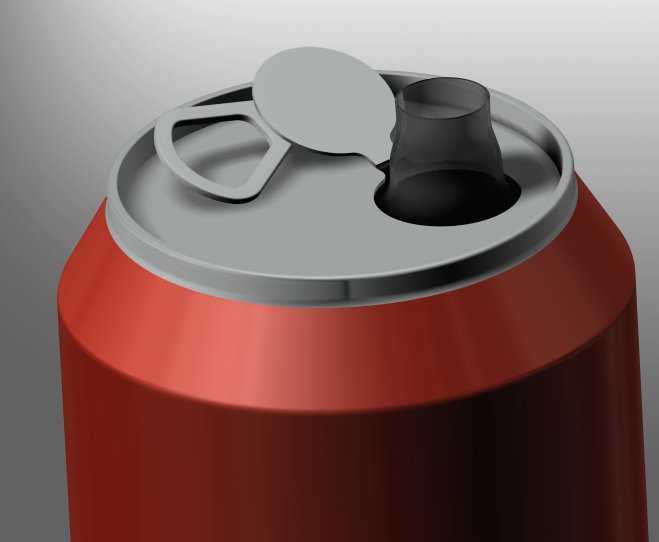

　　在结构设计思路上，罐体采用缩颈卷边结构，罐口位置做了多层阶梯式卷边处理，和上盖的翻边结构形成配合面，实际生产中两者通过二重卷边工艺压合密封，卷边内部填充密封胶，填充的密封胶在压合后会填充卷边层的微观间隙，既可以阻隔内部液体渗漏，也能阻挡外部空气、微生物进入容器内部，保障内容物的存储周期。上盖部分做了外翻的锥形压合边，边缘做圆弧过渡处理，避免卷边压合时出现应力集中导致的铝材开裂，同时上盖的平面区域预留了拉环安装位，本次展示的结构中可以清晰看到上盖与罐体分离后的配合端面，端面的平面度公差需要控制在0.05mm以内，否则卷边后容易出现局部密封不严的问题。

　　从外形尺寸与安装边界来看，常规这类易拉罐的罐体直径为66mm，罐身高度在120mm左右，缩颈后的罐口配合直径为52mm，上盖的总直径为62mm，压合后整体的总高度会比罐体本身高3mm左右，这个尺寸边界需要匹配自动化灌装生产线的卡瓶位、封盖机头的行程参数，在生产线输送过程中，罐体的圆柱度公差要控制在0.2mm以内，否则容易在输送导轨上出现卡滞、倒瓶的问题。罐身的壁厚设计采用不等厚方案，罐底位置壁厚稍厚，约0.32mm，主要承受堆叠时的轴向载荷，罐身侧壁壁厚约0.28mm，在保证环向承压能力的前提下尽可能降低铝材用量，罐口卷边位置壁厚约0.3mm，保障卷边压合后的结构强度。

　　从功能特性来看，这种分体式结构的设计一方面是为了生产环节的工艺实现，罐体采用冲压拉伸成型，上盖采用冲压成型后单独做刻线、拉环铆接工序，最后在灌装完成后进行卷边封合，分体加工的模式可以大幅提升生产效率，单条灌装封盖线的速度可以达到每分钟1200罐以上。另一方面，分离式的结构展示也能帮助结构设计人员理解卷边密封的配合原理，在做非标包装容器设计、封盖工装设计时，可以参考这类成熟的卷边结构参数，避免出现密封失效的问题。实际工程验证中，这类结构需要通过内压爆破测试、跌落测试、密封泄漏测试，爆破压力需要不低于1.2MPa，1.2米高度自由跌落至水泥地面后无渗漏，0.7MPa保压1分钟无泄漏，才能满足量产使用要求。

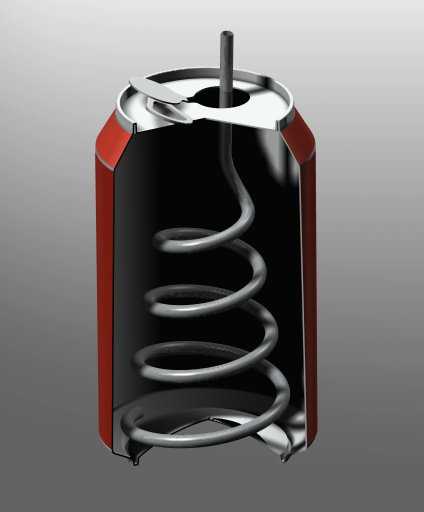

　　在建模过程中，需要重点关注卷边位置的曲面过渡，尤其是罐体缩颈位置的圆角参数，圆角过小会导致冲压拉伸时铝材出现拉裂缺陷，圆角过大则会导致卷边后配合间隙过大，密封胶填充量不足。上盖的锥形翻边角度控制在15度左右，这个角度既可以方便封盖机头的导向定位，也能保证卷边压合时材料的流动顺畅，不会出现褶皱。罐底部分采用内凹的球面结构，球面的曲率半径经过优化，既可以承受内部压力向外的张力，也能在堆叠时和下方罐体的上盖形成定位配合，提升堆叠稳定性。
