两板开模结构注塑模具三维设计

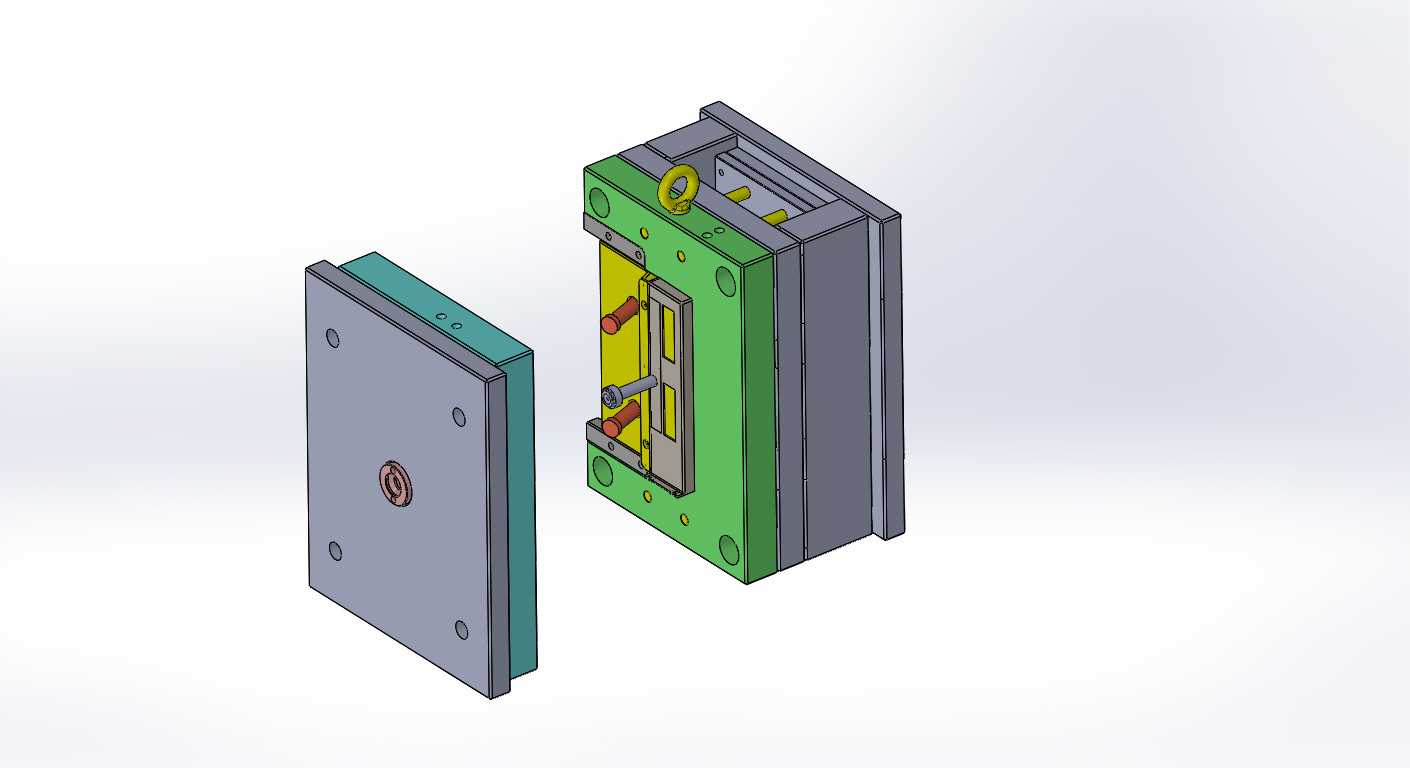

　　这套注塑成型工装采用经典两板模结构布局，拆分状态下可清晰看到定模侧与动模侧的完整配合边界，定模部分通过定位圈与注塑机射嘴中心对齐，主流道开设在定模板中心位置，熔融塑胶通过主流道进入分流道后均匀填充至型腔区域。动模侧设置有完整的顶出机构，顶杆排布避开产品外观面，对应产品内部筋位与柱位设置顶出点位，保证开模后产品可平稳脱离型芯表面，不会出现顶白、顶穿等成型缺陷。模架部分采用标准模胚加工，导柱导套设置在模架四角，合模时可提供精准的导向定位，避免型腔与型芯出现错位擦烧的问题，导套端部设置有倒角结构，合模过程中可自动修正微小的位置偏差，降低合模冲击对模仁的损伤。定模侧的绿色模仁固定板上均匀排布有紧固螺丝，将型腔镶件牢牢锁定在定模板上，

　　对应冷却水路的接口位置预留有密封槽，可安装O型密封圈防止冷却水泄漏，冷却水路采用环绕式布局，贴近型腔表面均匀排布，保证成型过程中型腔各区域温度一致，减少产品因冷却不均产生的翘曲变形问题。动模侧的型芯部分设置有滑块抽芯机构？不对，从图中可见侧方的红色手柄结构是手动抽芯组件？不，仔细看动模侧的斜向杆件是斜导柱？不对，这套模具针对的是侧面带有倒扣结构的注塑产品，开模过程中斜导柱会带动侧抽芯滑块先完成横向抽芯动作，待倒扣完全脱离产品后，顶出机构再动作将产品从型芯上顶出，避免开模时倒扣位置被拉断。模具顶部设置有吊环孔，可安装吊环配合车间航车完成模具的吊装转运，适配不同吨位的卧式注塑机安装，

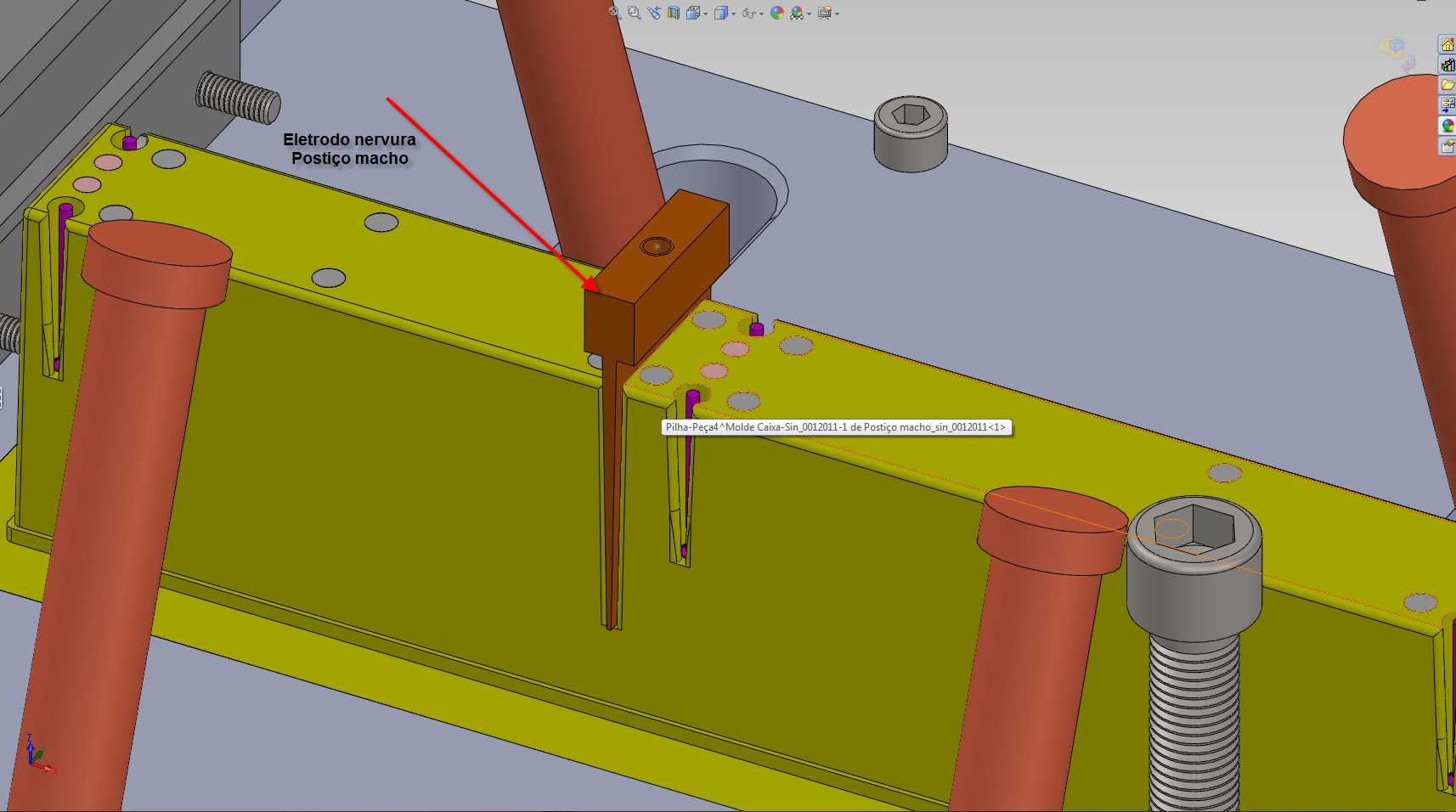

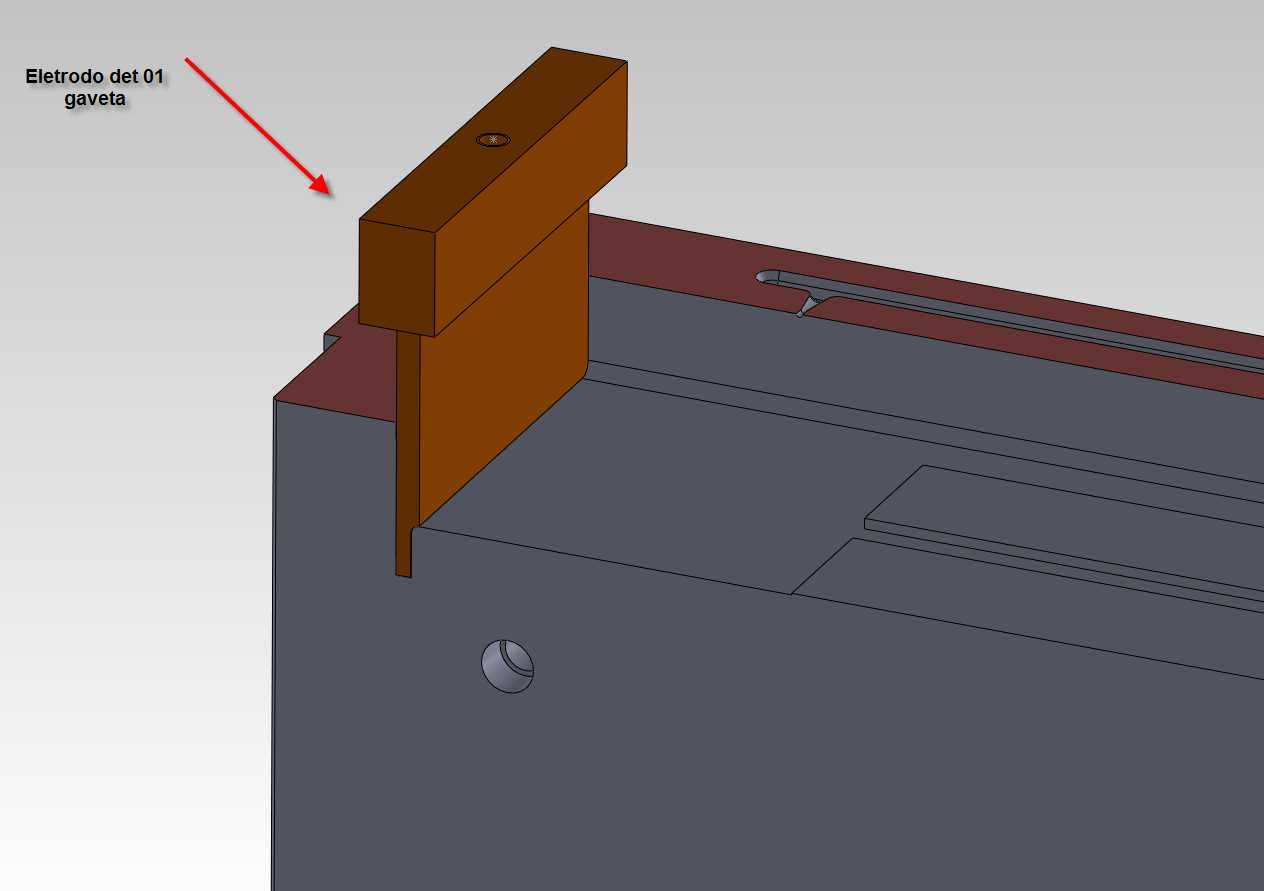

　　安装时可通过模架上的码模槽将模具锁紧在注塑机的动定模固定板上，码模位置避开冷却水路与顶出孔的排布区域，防止安装过程中损坏模具内部管路。从结构尺寸来看，这套模具属于中小型注塑模，模架整体长宽尺寸适配200吨以内的卧式注塑机拉杆间距，开模行程满足产品顶出距离加上抽芯行程的总需求，不会出现开模后产品无法取出的问题。设计过程中模仁部分采用镶拼式结构，易磨损的型腔部位单独做镶件处理，后续生产过程中若出现磨损或拉伤，可直接更换对应镶件，无需整体更换模仁，大幅降低模具的维护成本。排气槽开设在型腔末端与分型面贴合位置，深度控制在0.02mm以内，既可以保证填充时型腔内的空气顺利排出，避免产品出现困气烧焦的问题，又不会出现溢料飞边的情况。

　　顶出板部分设置有复位杆，合模时通过定模板推动复位杆带动顶出板回到初始位置，保证下次开模时顶出机构位置准确，不会出现顶杆顶偏的问题。这套模具可用于生产带侧孔结构的塑料壳体类零件，广泛适配消费电子配件、小型家电外壳类产品的批量注塑生产，成型周期可控制在30秒以内，生产效率稳定，成型后的产品尺寸一致性好，分型面位置的飞边量控制在0.03mm以内，后续仅需简单修剪即可进入下一道工序。
