车间工位物料存放A型支架工作台

　　这款A型支架式工位工作台，主要面向离散制造车间的装配、检测、返修工位场景设计，适配电子装配、小型五金件组装、工装夹具临时存放等一线生产需求，区别于传统重型固定式工作台，它采用分体式梯型支撑结构，单组支架可独立使用，也可根据产线长度多组并排拼接，适配不同长度的产线工位布局调整需求。

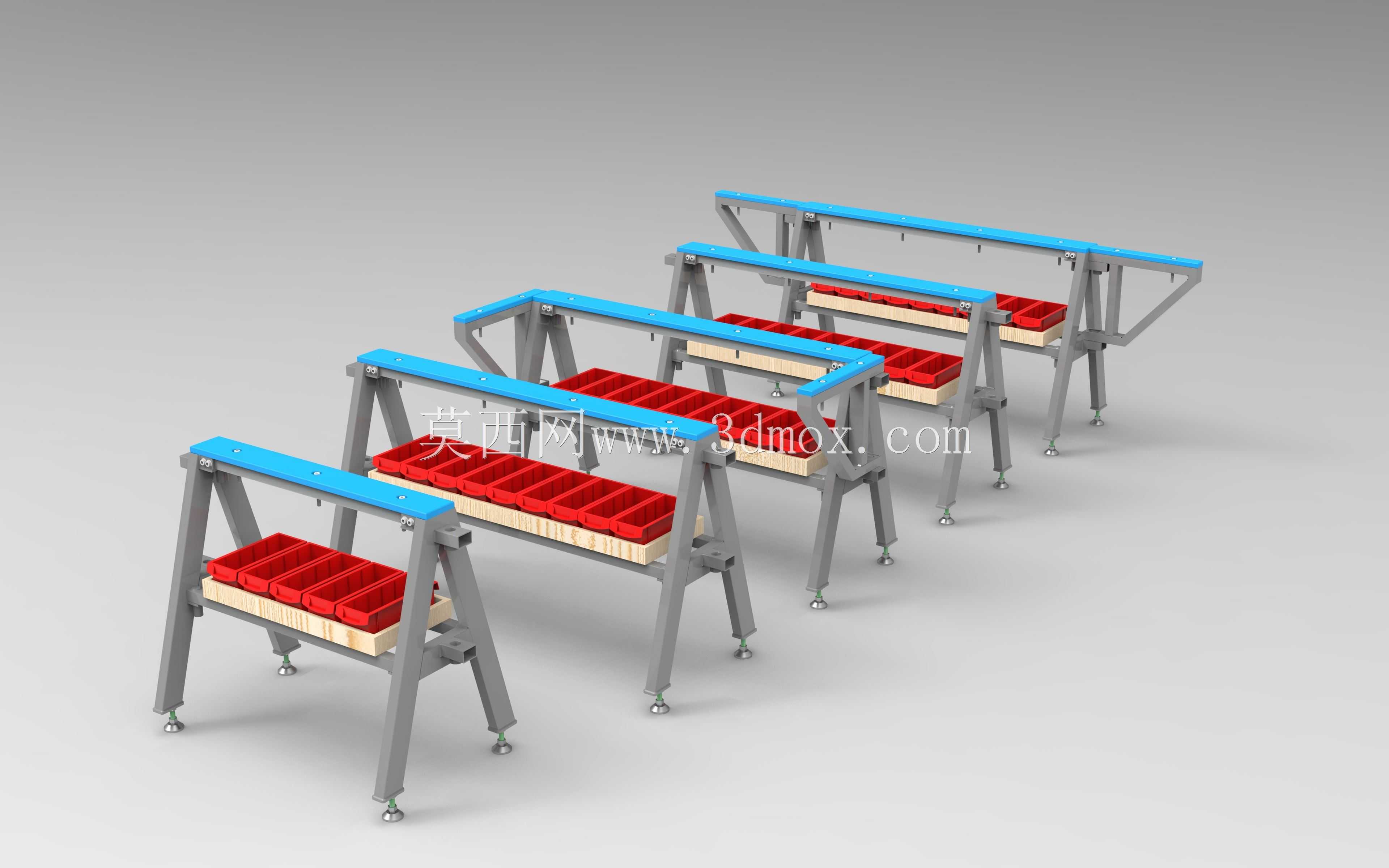

　　从实际使用场景来看，这类工作台常布置在U型产线、单元制生产工位的操作侧，台面上部的蓝色横梁可作为工位照明、防静电台垫、工位作业指导书夹的安装基准，横梁下方预留的安装槽可直接卡装标准工业铝型材配件，无需额外打孔即可加装物料盒挂条、气动工具平衡器挂点、防静电接地端子等工位附件。台面下方的分层置物区采用浅槽式设计，可直接放置标准尺寸的零件收纳盒，图中配置的红色分隔式零件盒，可按螺栓、垫片、小型销轴、接线端子等不同规格的零散物料分类存放，槽体边缘做了15mm高的挡边，避免零件盒在操作人员取放物料时滑落移位。

　　支撑结构采用方管焊接成型的A型支腿，相比直腿结构，侧向抗倾覆能力提升40%以上，即使操作人员倚靠工作台侧面取放物料，也不会出现支架晃动侧翻的问题。支腿底部配置可调脚杯，调节行程为30mm，可适应车间地面存在的20mm以内的高度差，安装时无需额外做地面找平处理，调整脚杯即可让整个工作台台面保持水平，避免台面上放置的精密量具、待组装小型零件出现滑动偏移。支腿的焊接位置全部做了打磨去毛刺处理，表面做喷塑防锈处理，适配车间内存在少量切削液、润滑油飞溅的使用环境，长期使用不会出现漆面脱落、基材锈蚀的问题。

　　设计过程中优先考虑了工位的人机工程学参数，单组工作台的台面高度设置为850mm，适配国内成年操作人员站立作业的肘部高度，操作人员取放台面上的物料、进行装配作业时，上臂自然下垂状态下前臂可保持水平，长时间作业不会出现肩部、腕部的过度疲劳。台面宽度设置为600mm，刚好覆盖操作人员站立时手臂的舒适作业范围，无需探身即可拿到台面上所有位置的物料，置物层的深度设置为300mm，可容纳6个标准尺寸的分隔式零件盒，零件盒抽出时不会与支腿产生干涉。

　　安装边界方面，单组独立工作台的占地面积为1200mm*600mm，多组拼接时相邻支架可共用一侧支腿的安装空间，拼接后整体长度可按600mm的模数递增，最小可适配600mm长的单人操作工位，最大可拼接至6000mm长的多人协同作业工位。工作台整体承重为单组150kg，其中台面静态承重100kg，可放置小型工装、电动螺丝刀、扭力扳手等常用作业工具，下层置物架承重50kg，可满足单班次生产所需的零散零件存放需求，无需频繁往返物料仓补料。

　　细节设计上，上部横梁的端部做了圆弧包边处理，避免操作人员走动时磕碰受伤，支腿内侧预留了走线槽位，可将工位照明的电源线、气动工具的气管隐藏在支架内部，避免管线外露被物料剐蹭、被人员踩踏造成破损。整个支架的所有连接位置全部采用可拆卸螺栓连接，运输时可拆成平板状态打包，降低运输体积，现场安装时仅需用内六角扳手即可完成组装，无需焊接设备，后续产线调整布局时可快速拆卸移位，重新组装后不会出现结构松动、精度下降的问题。

　　在实际产线应用中，这类工作台还可根据工位需求加装台虎钳、小型气动压装夹具等附件，只需在台面对应位置预留安装孔即可，不会破坏整体支撑结构的稳定性。相比定制化的固定式工作台，这种模块化的A型支架工作台适配性更强，可覆盖电子组装、小型机械装配、产品检验、包装预处理等多个不同的工位场景，减少企业的工位工装采购成本，同时缩短新产线搭建的工装准备周期。
