快开式带穿刺针罐体密封锁紧装置结构

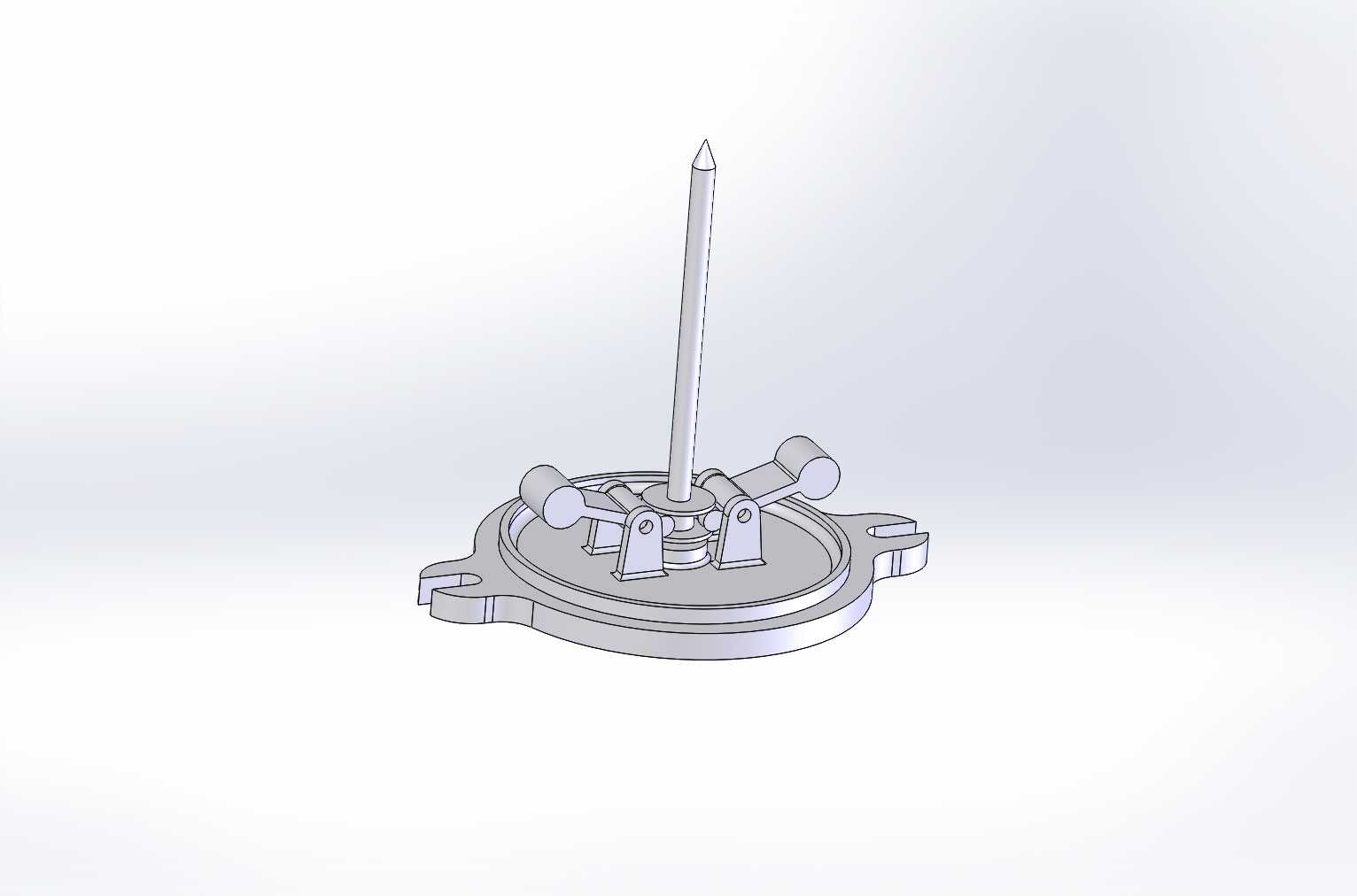

　　这套结构的核心应用场景集中在需要频繁启闭、同时要求操作后快速建立密封的小型承压罐体上，常见于实验室小型反应容器、便携采样罐体、低压流体加注设备的端盖部位，区别于螺栓逐颗拧紧的法兰连接结构，这套快开锁紧结构不需要额外工具，徒手操作即可完成端盖的压紧与解锁，能大幅缩减罐体启闭的操作时长，适合需要频繁开盖取放物料、更换内部组件的作业场景。整个结构的底座采用带凸耳的圆盘式法兰设计，法兰边缘预留了两个对称的安装缺口，安装时可以通过快卸卡扣或者螺栓穿过缺口将整个底座固定在罐体端口，法兰底面加工有环形密封槽，可嵌入适配截面的密封圈，当端盖压紧时密封圈产生均匀压缩变形，实现端面静密封，密封面的平面度公差控制在IT7级，

　　避免局部压缩量不足导致的泄漏问题。底座中心垂直安装的细长穿刺针是这套结构的功能核心，针体采用高强度不锈钢材质加工，针尖做圆锥磨尖处理，锥角控制在15度左右，既保证穿刺时的穿透力，又避免针尖过脆容易折断，针体内部加工有轴向通孔，可在端盖锁紧到位后刺穿罐体端口的密封隔膜，实现罐体内外的流体连通，针体与底座的连接部位采用台阶式过盈配合加焊接密封，避免流体从针体安装缝隙泄漏。端盖的锁紧采用对称式双凸轮压杆结构，两个压杆通过铰支座对称安装在法兰底座上，压杆的工作端加工有偏心圆弧面，当压杆向下扳动到锁止位置时，偏心圆弧会向下压紧端盖的环形凸缘，将端盖均匀压向底座的密封面，两个压杆的压紧力对称分布，不会出现端盖偏斜导致的密封失效问题，压杆的末端套有防滑绝缘套，方便操作人员徒手施力，铰支座的销轴采用带防脱槽的圆柱销，避免长期开合操作后销轴窜动脱落。端盖本身采用圆盘式冲压结构，中心位置加工有与穿刺针对应的避让通孔，端盖与底座的配合面做了定位止口，安装时止口插入底座的内孔，保证端盖与底座的同轴度，避免锁紧过程中端盖径向错位，止口的配合间隙控制在0.1mm到0.15mm之间，既保证安装定位的便利性，又不会因为间隙过大导致密封圈压缩不均。在实际选型适配时，需要注意这套结构的安装边界：法兰底座的外径尺寸要与待安装罐体的端口外径匹配，预留的安装缺口中心距要和罐体端口的安装卡扣位置对齐，穿刺针的伸出长度要根据罐体端口密封隔膜的安装高度调整，

　　保证端盖完全锁紧时针尖能穿透隔膜但不会触碰罐体内部的其他组件，压杆扳动到锁止位置后的总高度要预留足够的操作空间，避免周边设备干涉压杆的开合动作。设计这套结构时，首先要核算偏心压杆的压紧力，根据密封圈所需的线密封压力，反推偏心圆弧的升程和压杆的力臂长度，保证操作人员徒手施加150N左右的握力时，端盖能提供足够的密封压紧力，同时解锁时的扳动力不会过大；其次要考虑穿刺针的刚度，针体的长径比控制在12:1以内，避免穿刺较厚的密封隔膜时针体出现弯曲变形，针体的表面粗糙度要达到Ra0.8以下，减少穿刺时的阻力，同时避免隔膜碎屑残留在针体表面堵塞内部通孔。在日常使用场景中，这套结构相比传统的螺纹旋紧端盖，不会出现螺纹咬合磨损、旋紧偏斜的问题，

　　对称双压杆的锁紧方式能让密封面受力更均匀，低压工况下的密封可靠性更高，同时操作步骤更少，单人操作单次启闭的时间不超过5秒，非常适合批量采样、频繁加注的作业流程，比如环境监测的气体采样罐、小型试剂反应装置、便携饮料灌装设备的端盖部位都能适配这类结构。建模过程中需要重点关注几个配合公差：铰支座与销轴的配合采用H8/f7间隙配合，保证压杆转动灵活无卡滞，偏心圆弧面与端盖凸缘的接触位置要做表面淬火处理，提高耐磨性能，避免长期反复压紧后圆弧面出现磨损凹坑导致压紧力不足，穿刺针与端盖避让孔的间隙控制在0.5mm左右，既避免针体与端盖刮擦，又能防止较大的杂物从间隙落入密封面。另外，结构的所有外露金属边缘都做了R2以上的圆角处理，避免操作过程中划伤操作人员，压杆的解锁位置设置了有限位挡点，防止压杆过度扳动导致铰支座受力变形，整个结构没有易脱落的小零件，日常维护只需要定期清理密封面的杂物、检查密封圈的老化情况即可，不需要复杂的保养流程。
