洛拉T70车用制动卡钳结构设计

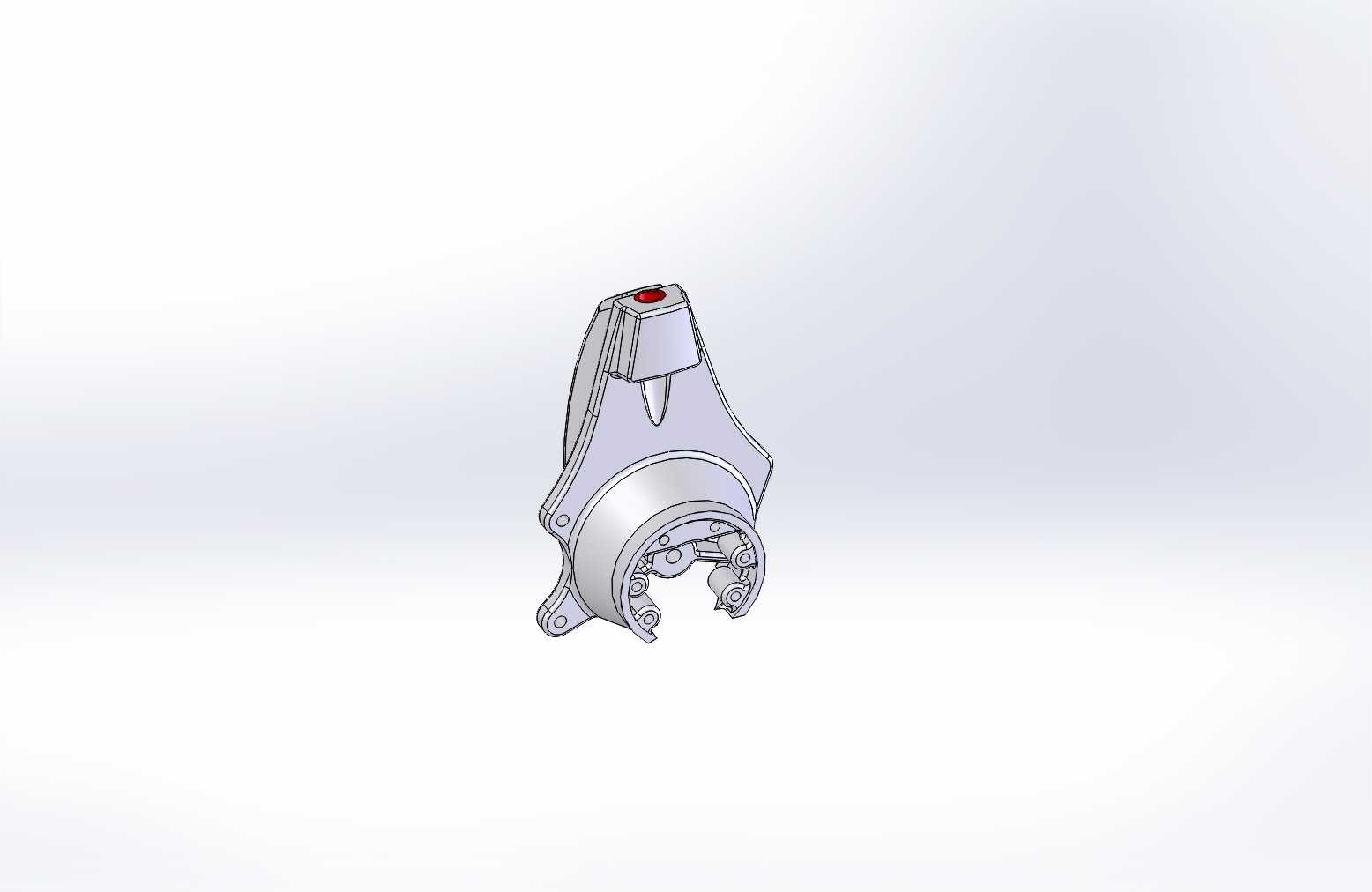

　　在乘用车盘式制动系统的实际配套场景中，制动卡钳是直接决定制动响应效率、制动稳定性与行驶安全性的核心执行部件，本次呈现的洛拉T70配套卡钳结构，完全围绕量产乘用车型的前轮制动工况完成结构适配，可覆盖日常城市通勤、高速巡航以及轻度非铺装路面行驶下的制动载荷需求。从实际装车用途来看，该卡钳属于浮动式制动卡钳范畴，工作时通过液压油路推动内侧制动块贴合刹车盘，同时带动卡钳本体沿导向销轴向滑动，让外侧制动块同步压紧刹车盘，通过两侧摩擦片与刹车盘的摩擦力实现车轮减速，相比固定式对向卡钳，该结构在保证足够制动夹紧力的前提下，整体重量更轻，占用轮辋内部的安装空间更小，适配16寸及以上规格的原厂轮辋，不需要额外加装轮辋垫片即可完成装车。

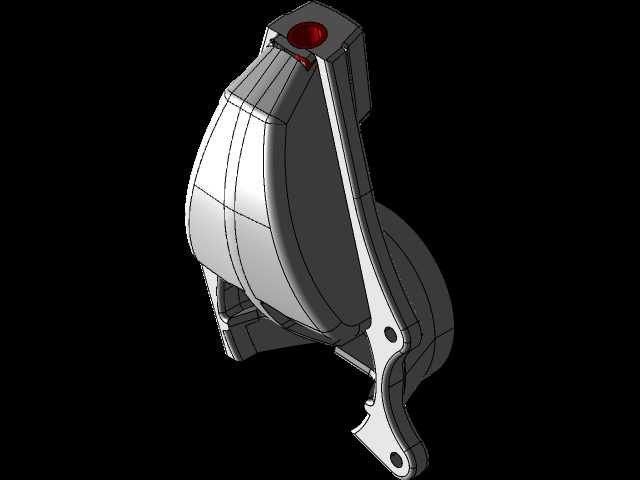

　　从功能特性层面拆解，该卡钳本体采用一体化铸造成型的钳体结构，安装耳位置预留了强化的筋位结构，可承受制动时峰值超过12MPa的液压载荷，不会出现钳体形变导致的制动偏磨、踏板虚位过大问题；钳体顶部预留的排气螺钉安装位，采用倾斜角度设计，在售后维保排空气操作时，无需完全拆卸卡钳即可完成油路排气作业，大幅降低维保操作难度；卡钳内侧集成的活塞防尘套、密封圈安装槽，采用阶梯式限位结构，可避免车辆行驶中泥水、砂石进入活塞腔导致的活塞卡滞、密封圈过早老化问题，在-40℃到120℃的工作温度区间内，密封圈可保持稳定的弹性形变，保证活塞回位顺畅，减少制动拖滞带来的油耗上升与摩擦片异常磨损。

　　在设计思路的落地层面，该卡钳的结构建模完全遵循正向开发的工程逻辑，首先根据洛拉T70车型的前轴轴荷、100km/h到0的制动距离要求，反向推算所需的活塞直径、夹紧力参数，确定单活塞的缸径尺寸后，再匹配对应厚度的刹车盘与摩擦片轮廓，保证摩擦片的有效摩擦面积覆盖刹车盘的最佳摩擦工作环带；导向销的安装位置采用不对称布局，可平衡制动时卡钳受到的扭转力矩，避免长期使用后导向销出现偏磨导致的卡钳滑动卡滞；钳体背部的安装支架定位孔，严格按照原车转向节的安装坐标设计，孔位公差控制在±0.02mm范围内，装车后不需要额外调整即可保证卡钳与刹车盘的端面跳动量符合原厂要求，避免制动时出现方向盘抖动的问题。

　　从安装边界与尺寸适配来看，该卡钳的安装孔中心距完全匹配洛拉T70原厂前转向节的安装点位，整体外轮廓距离轮辋内壁的最小间隙保留了8mm以上的安全距离，即使在冬季加装防滑链、或者轮辋内壁存在少量动平衡配重块的情况下，也不会出现卡钳与轮辋的运动干涉；卡钳的进油口位置采用标准的公制制动管螺纹，可直接适配原车的制动硬管接头，不需要改动原车的制动油路布局；摩擦片的磨损报警片安装位预留于卡钳内侧，当摩擦片磨损到极限厚度时，报警片会与刹车盘接触发出尖锐提示音，提醒驾驶员及时更换摩擦片，避免摩擦片背板直接摩擦刹车盘导致的制动盘报废。

　　在实际工况适配中，该卡钳的结构强度经过了多轮仿真验证，在连续10次全力制动的热衰退工况下，钳体的最高温度不会超过材料的热变形阈值，活塞回位量保持稳定，不会出现因为热胀冷缩导致的制动抱死问题；钳体表面的防腐处理结构在建模时就预留了均匀的涂层厚度空间，保证经过盐雾测试后不会出现钳体锈蚀导致的外观与性能问题，适配多雨、沿海地区的使用场景。对于结构设计从业者而言，该卡钳的建模过程完整覆盖了从载荷计算、安装点匹配、运动干涉检查到维保便利性考量的全流程设计逻辑，可作为同级别乘用车型浮动卡钳设计的参考样例，建模时对安装公差、运动间隙、密封结构的细节处理，也能为新手结构工程师提供可落地的设计参考，避免出现装车后干涉、维保困难、结构强度不足等常见设计问题。
