四速Velocette摩托车换挡脚踏支撑构件

　　这款支撑构件主要适配经典四速Velocette系列摩托车的换挡操纵机构，属于机车操纵系统的核心受力连接件，日常骑行场景中，直接承接驾驶员脚部施加的换挡踩踏力，将脚部的动作精准传递至换挡拉杆，最终完成变速箱挡位的切换动作，是保障骑行过程中换挡操作顺畅、挡位啮合到位的关键结构件。

　　从实际装车的使用场景来看，该构件安装在摩托车车架左侧下部的脚踏区域，紧邻驾驶员左脚的放置位置，安装后需要与换挡摇臂、回位弹簧、脚踏杆形成稳定的联动配合，既要承受换挡瞬间的瞬时冲击力，也要在长期反复踩踏的工况下保持结构刚性，避免出现形变导致的换挡行程偏差、挡位卡滞甚至脱挡问题。设计过程中首先围绕安装边界做了适配，整体轮廓采用不规则流线型切边设计，完全避让开摩托车车架的管材走线、发动机侧盖的突出结构以及后刹车拉杆的运动路径，不会和周边部件产生运动干涉。

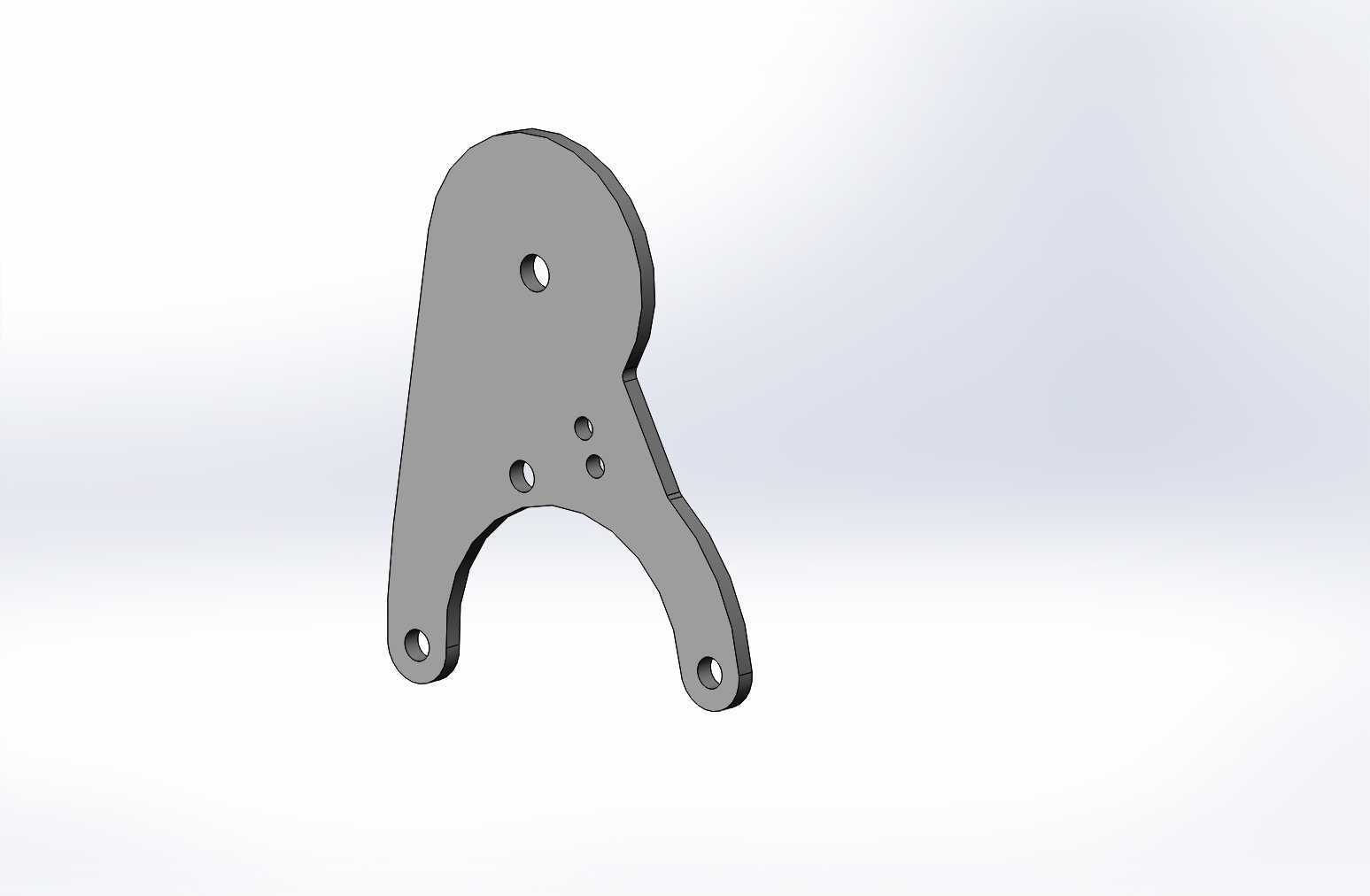

　　结构设计上，构件主体采用等厚板材加工成型，不同位置的开孔承担不同功能：上部的大尺寸安装孔用于和车架预设的安装支座铰接，作为整个构件摆动的旋转支点，孔位公差控制在小间隙配合范围，既保证摆动灵活无卡滞，也避免间隙过大导致的换挡虚位；中部的三个小孔分别用于固定换挡拉杆连接销、回位弹簧挂点以及挡位指示开关的触发拨片，孔位的相对位置经过反复调校，匹配四速变速箱的换挡行程，确保每一次踩踏都能准确推动拉杆完成一个挡位的切换，不会出现挂挡不到位或者过位跳挡的情况；下部延伸臂末端的开孔用于连接外置的换挡脚踏胶套安装杆，延伸臂的长度经过人体工程学验证，适配常规骑行姿势下的脚部踩踏角度，不需要驾驶员大幅挪动脚部即可完成换挡操作，降低长途骑行的操作疲劳感。

　　外形尺寸方面，构件整体长度适配Velocette车型车架左侧的安装空间，最大宽度不超过脚踏区域的横向边界，不会突出于车身侧盖之外，避免倒车或者经过狭窄路段时直接磕碰构件造成变形；板材厚度经过受力校核，在满足踩踏强度要求的前提下尽可能做了轻量化处理，不会给车身增加多余的重量，构件边缘全部做了圆角倒钝处理，既避免安装维护时划伤操作人员，也减少应力集中点，提升长期交变载荷下的结构疲劳寿命。

　　实际装车验证过程中，该构件的摆动角度范围完全匹配四速挡位的总行程，回位弹簧挂点的位置设计合理，换挡后能够借助弹簧拉力快速回位，不会出现构件卡滞无法回位导致的连续跳挡问题；所有安装孔的位置度精度较高，和原厂配件的互换性良好，维修替换时不需要额外做打孔或者修磨处理，直接对位安装即可正常使用。构件表面的平面度经过严格控制，和安装支座、摇臂的贴合面没有明显缝隙，避免长期使用过程中出现连接松动、异响等问题。针对摩托车户外使用的工况，该结构的外形没有容易积水积尘的死角，日常骑行中的泥水、灰尘可以顺着构件的流线型边缘自然滑落，不会堆积在铰接位置导致转动卡滞，降低日常维护的频次。
