立式双单元直立式声学扬声器结构设计

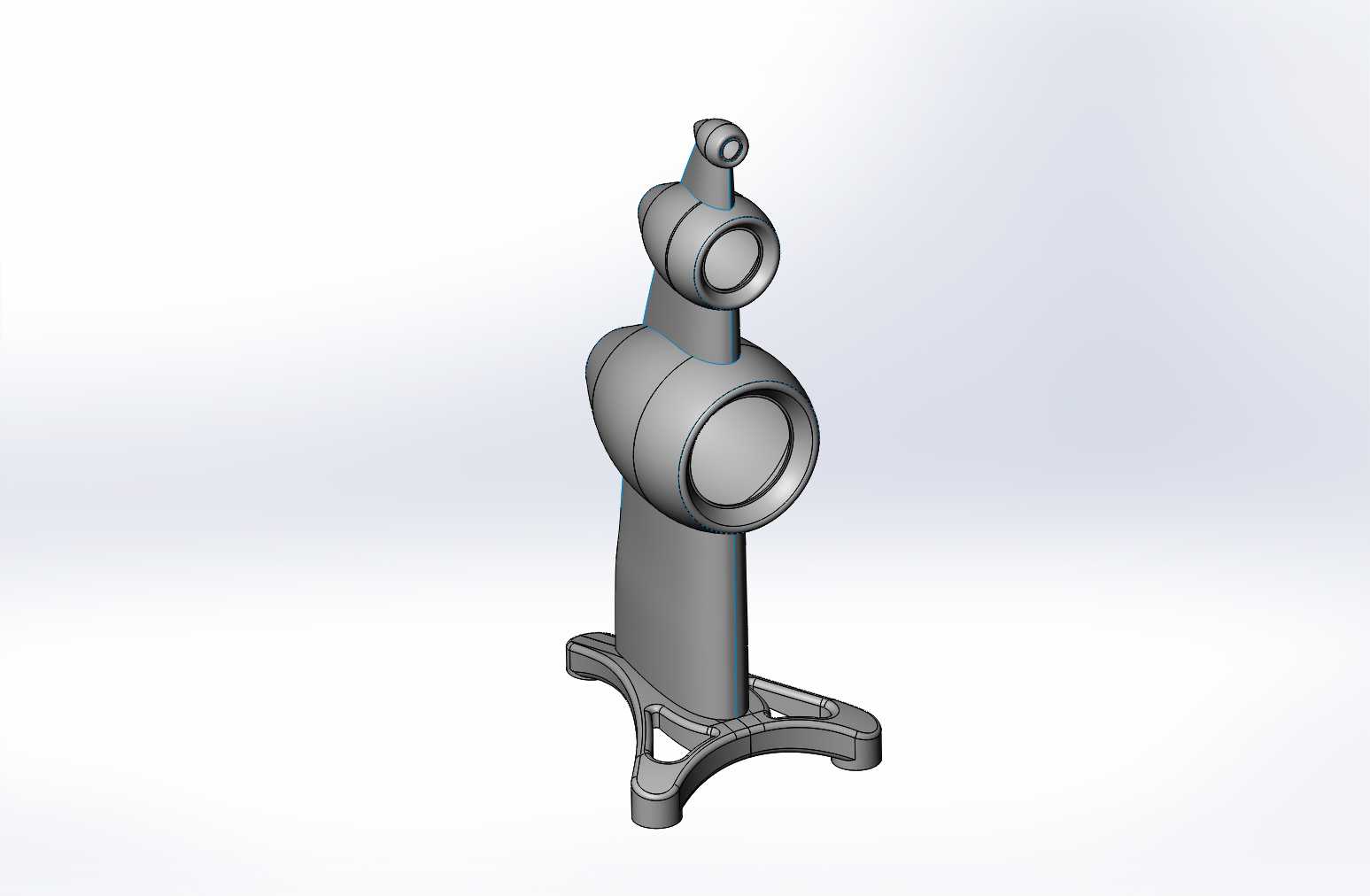

　　这款直立式双单元声学扬声结构，最初的设计切入点是桌面近场听音场景的空间适配需求——常规桌面音箱多为卧式方正布局，占用桌面横向摆放空间，在紧凑型工位、小型展示台这类横向空间局促的使用场景下，横向摆放的音箱往往会挤压键盘、展示物料、操作工位的可用面积，而直立式的竖向布局可以把发声结构的排布方向从横向转为竖向，仅占用极小的桌面投影面积，就能实现双发声单元的声学配置。从结构功能来看，整个产品分为底部支撑段、主立柱段、上下两个发声单元安装段三个核心部分，底部支撑采用三爪式外扩支撑脚，三个支撑脚沿立柱周向120度均匀分布，每个支撑脚的末端做了圆弧过渡处理，避免尖锐棱边剐蹭桌面或划伤使用者，支撑脚与立柱衔接的位置做了渐变加厚的筋位过渡，

　　既可以降低立柱与支撑脚衔接处的应力集中，也能提升整个支撑结构的抗倾覆能力，当设备受到侧向轻微触碰时，外扩的三爪结构可以提供足够的稳定力矩，避免设备倾倒。主立柱段采用变径曲面造型，并非等径直杆结构，下段直径更大，向上逐步收窄后衔接上下两个发声单元的安装腔体，这种变径设计一方面是适配内部走线的空间需求，两个发声单元的音频线缆可以从立柱内部的空腔走线，避免线缆外露影响外观整洁度，另一方面曲面过渡的造型可以减少结构棱角，降低声波在结构表面的异常反射，避免多余的声染色影响听音效果。上下两个发声单元采用大小差异化配置，下方的大尺寸单元负责中低频段的声波重放，安装腔体的容积经过匹配计算，腔体与立柱内部空腔做了隔断处理，

　　避免两个单元的声波在结构内部产生串扰，上方的小尺寸单元负责中高频段的声波重放，安装位置比下方单元高出近一倍的高度，刚好对应使用者坐姿状态下的人耳高度，让中高频的声波可以直接传递到人耳位置，减少桌面反射带来的高频损耗。从安装边界来看，整个结构的底部支撑最大外沿直径控制在120毫米范围内，整体直立高度控制在320毫米左右，既不会因为过高导致重心上移影响稳定性，也不会因为过矮导致高频单元的高度不足，无法匹配正常坐姿的听音高度。支撑脚的底面设计为平面结构，可以适配木质桌面、玻璃台面、金属工作台等多种硬质平整台面，不需要额外的固定结构，依靠自身重量即可保持稳定，若需要在有振动的工作台面使用，也可以在支撑脚底面粘贴防滑减震垫，

　　进一步提升放置稳定性，同时减少结构振动向桌面传递产生的共振杂音。在实际应用场景中，这款结构除了常规的桌面近场听音使用，还可以适配小型展陈空间的背景声播放、公共服务窗口的语音播报、小型互动装置的音频输出等场景，竖向的造型不会遮挡展陈物品或窗口的交互界面，相比卧式音箱更适合需要预留前方视觉通透度的使用场景。设计过程中针对发声单元的安装定位做了专门的结构考量，每个单元的安装位都设计了环形定位止口，发声单元装入后可以保证同轴度，避免单元安装偏斜导致的声波指向性偏移，单元固定采用周向均布的螺丝孔位，安装后可以保证单元与安装腔体的密封性能，减少声泄漏对低频重放效果的影响。整个结构的外表面全部采用顺滑曲面过渡，没有突兀的凸起或棱角，既可以提升外观的整体质感，也能减少日常使用过程中积灰的死角，日常清洁时仅需擦拭表面即可完成维护。结构的壁厚采用均匀化设计，整体壁厚控制在2.5毫米左右，支撑筋位的厚度不超过主壁厚的三分之二，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，适合采用批量注塑工艺生产，也可以通过3D打印制作小批量的验证样机，验证结构的装配合理性与声学表现。
