黄铜内螺纹手动球阀三维结构设计

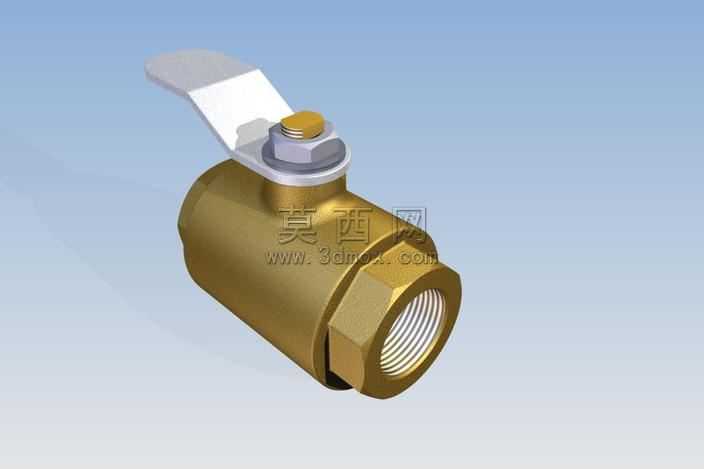

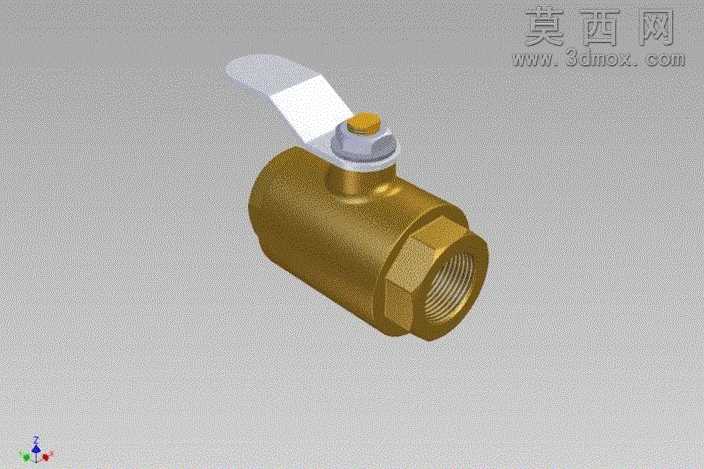

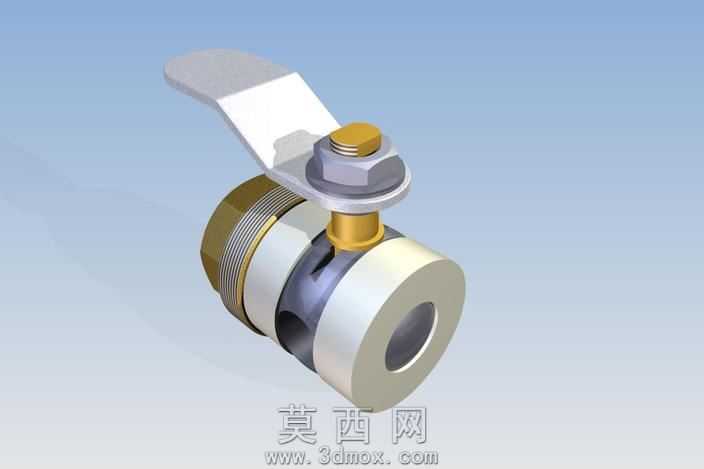

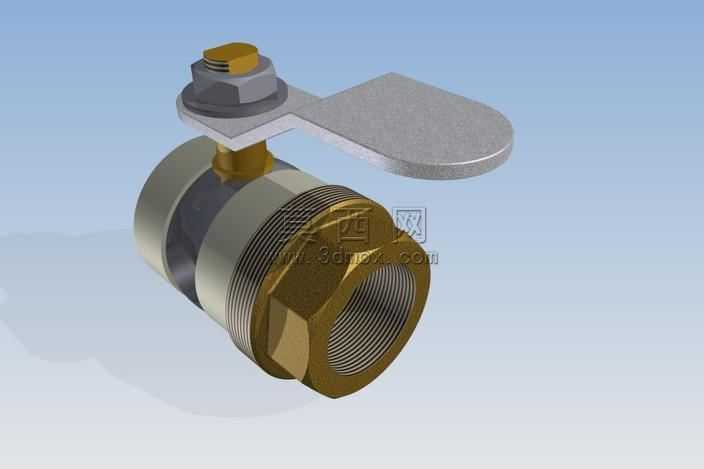

本作品为手动式黄铜内螺纹球阀三维建模设计，整体建模过程严格遵循机械管路配件的实际生产尺寸规范，在三维软件中首先完成核心结构的参数化草绘，以回转体特征构建阀体的基础外形，针对阀体两端的内螺纹结构，采用螺旋扫描特征精准还原管螺纹的牙型轮廓与螺距参数，确保模型可直接对接常规管路接口的尺寸匹配校验。建模过程中对球体密封副做了精细化处理，球体的球面曲率经过多次参数调整，保证与阀体密封面的贴合度符合低压流体管路的密封要求，阀杆与球体的连接部位采用扁榫结构建模，还原真实阀门的扭矩传递逻辑，避免阀杆转动时出现打滑的结构缺陷。手柄部分采用钣金特征搭配拉伸凸台完成建模，手柄表面的防滑纹理通过阵列凸起特征实现，顶部的锁紧螺母采用标准六角头结构建模，匹配通用扳手的拆装尺寸。材质渲染阶段，阀体部分赋予黄铜金属材质，调整材质的粗糙度与金属度参数，还原铸黄铜件的哑光金属质感，球体部分赋予抛光不锈钢材质，通过环境贴图反射模拟金属球面的高光效果，手柄部分赋予工程塑料材质，添加细微的磨砂纹理提升真实感，密封件部位赋予丁腈橡胶材质，通过哑光深色质感区分金属部件。整体装配过程严格按照实际阀门的装配顺序完成约束，阀体与左右端盖采用同轴约束搭配端面贴合约束，阀杆与阀体填料函部位采用滑动旋转约束，球体与阀杆采用锁定约束保证同步转动，手柄与阀杆顶端采用同轴加端面约束，所有运动部件预留了合理的装配间隙，可在软件中完成90度开关的转动模拟，直观展示球阀全开至全闭的行程状态。设计过程中充分考虑家用供水、低压气动管路的使用场景，整体结构紧凑，没有冗余的外部凸起，阀体外部的六角造型方便安装时通过扳手夹持施力，内螺纹接口的深度符合常规管件的拧入长度要求，避免出现连接过浅导致的渗漏问题，模型的所有倒角、圆角特征均按照实际加工工艺添加，去除尖锐棱角的同时还原压铸黄铜件的工艺特征。
