手动截止阀内部结构剖切展示三维设计

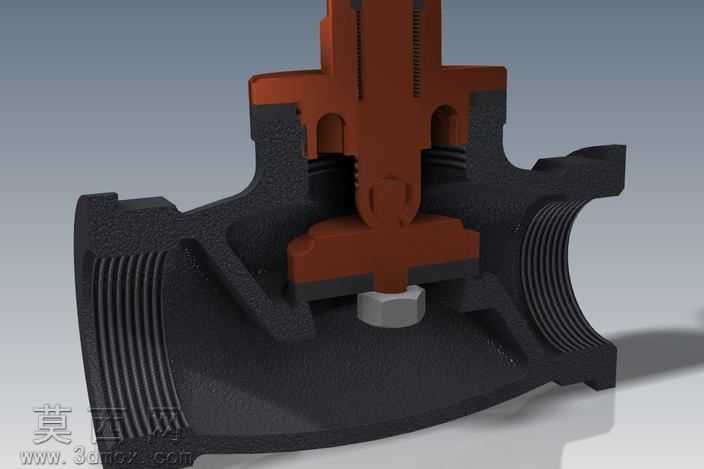

本作品为手动截止阀的剖切展示三维设计，完整还原了截止阀的内部构造与外部形态，采用剖切视角清晰呈现各部件的装配关系与运作逻辑。建模过程中首先梳理截止阀的核心组成结构，从阀体基础轮廓开始搭建，阀体两侧为带螺纹的管路连接端，内部流道采用符合流体力学特性的弧形过渡设计，避免介质流动时出现不必要的阻力损耗，阀体中部为容纳阀芯与阀杆的腔室，壁厚根据承压需求做了差异化设计，连接端与腔室衔接处做了圆角过渡处理，消除应力集中隐患。阀杆部分采用长杆状结构，上部与T型手轮连接，下部与阀芯配合，建模时精准还原了阀杆的升降行程空间，确保手轮旋转带动阀杆升降的运动逻辑符合真实截止阀的工作原理。阀芯部分采用密封面适配设计，与阀体内部的密封座精准贴合，建模时对密封面的配合公差做了细节还原，保证截流状态下的密封性能表现。手轮部分采用符合人体工学的T型造型，边缘做了防滑纹理处理，提升手动操作时的握持摩擦力。材质渲染方面，阀体采用黑色哑光铸铁材质，还原工业阀门常用的铸铁壳体质感，表面做了细微的铸造纹理处理，避免过于光滑的塑料感；阀杆与阀芯部分采用红棕色金属材质，模拟铜合金或调质钢材的金属光泽，不同部件的材质区分清晰，让剖切后的内部结构一目了然；手轮部分采用银灰色金属材质，还原铸钢手轮的磨砂金属质感。渲染阶段采用柔和的侧上方打光方案，在灰色渐变背景下投射出自然的软阴影，既突出了模型的立体轮廓，又不会让阴影遮挡内部结构细节，剖切视角的选择经过反复调整，刚好可以同时展示外部连接结构、内部阀杆阀芯装配关系、手轮操作端三个核心部分，让观看者无需拆解模型就能直观理解截止阀的截流工作原理。设计过程中严格遵循手动截止阀的工业设计规范，各部件的尺寸比例符合常规工业截止阀的参数标准，装配关系完全还原真实产品的配合逻辑，既可以作为工业阀门的教学演示素材，也可以作为管路系统设计的配套部件模型使用。
