蒸汽管路用DN25压力控制调节阀三维设计

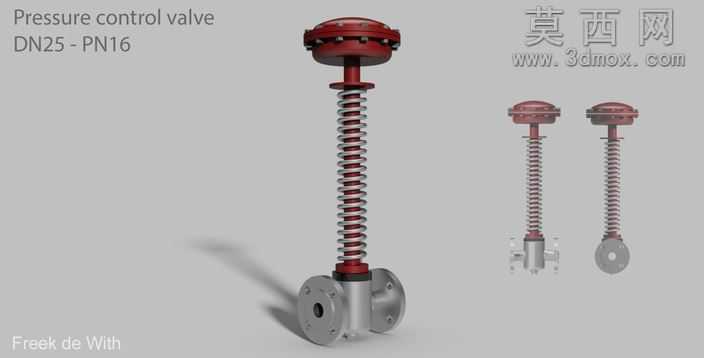

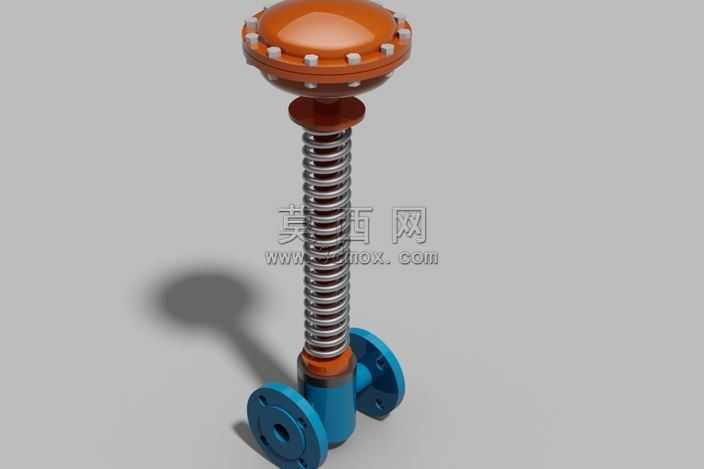

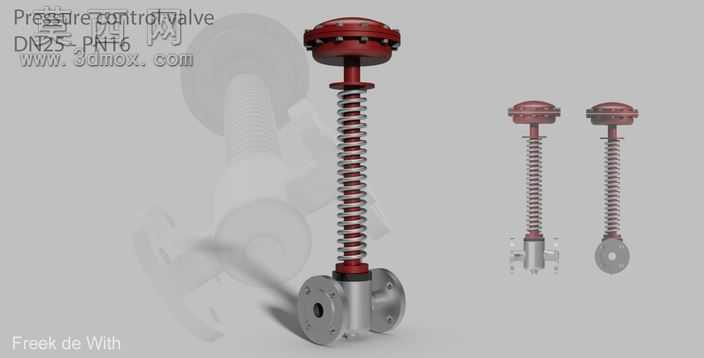

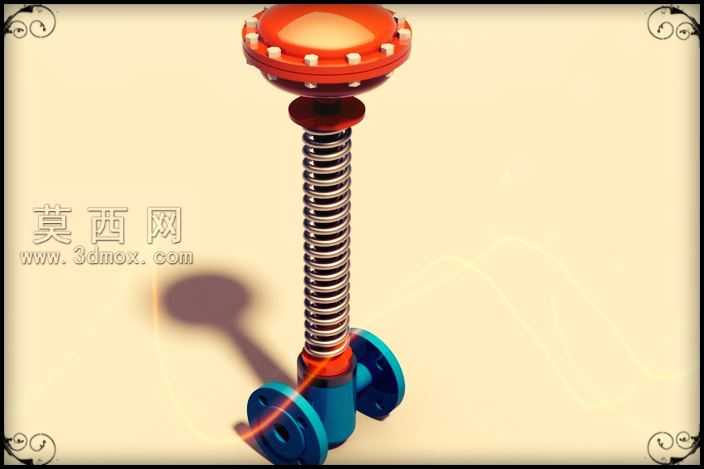

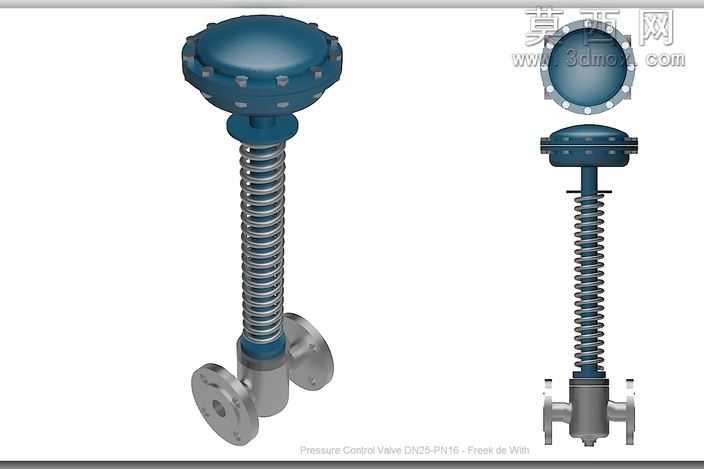

本模型为蒸汽供应管路配套的压力控制调节阀，公称通径DN25、公称压力PN16，建模过程严格遵循工业阀门设计规范，先从执行机构部分开始构建：顶部的气动薄膜执行器外壳采用铸钢材质预设，建模时通过旋转凸台生成带螺栓安装凸缘的上膜盖与下膜盖，均匀排布的紧固螺栓通过圆周阵列完成，保证膜头腔体的密封结构还原准确，膜片下方连接的弹簧导向杆与复位弹簧采用螺旋扫描特征生成，弹簧的螺距、丝径参数匹配DN25规格阀门的推力需求，弹簧外侧的导向护套通过薄壁拉伸特征制作，预留足够的伸缩行程空间。阀体部分采用角式法兰连接结构，建模时先绘制流道的中心轴线，通过扫描混合生成S型介质流道，保证流道内壁平滑无突变，降低蒸汽输送时的阻力与冲蚀，两端的连接法兰按照PN16压力等级的标准尺寸建模，法兰密封面、螺栓孔位置完全符合管件连接标准，阀体内的阀芯导向套、阀座安装位通过拉伸切除特征精准预留，保证阀芯上下动作时的同轴度。模型渲染阶段，执行器膜盖部分赋予深蓝色哑光烤漆材质，还原工业气动阀门的外观涂层质感，金属结构件部分根据功能区分材质：阀体、法兰部分赋予304不锈钢哑光金属材质，表面添加轻微的铸造纹理提升真实感，复位弹簧赋予弹簧钢亮面金属材质，适当调整粗糙度参数表现金属弹簧的冷作加工质感，连接螺栓赋予镀锌碳钢材质，区分不同部件的材质差异。结构设计上充分考虑阀门的实际工况，加长的阀杆散热颈结构通过多段拉伸生成，有效隔离高温蒸汽与上部执行机构的热量传递，避免膜片长期受高温影响老化失效，角式阀体的结构设计适配管路转向处的安装需求，减少管路弯头的使用，降低整体管路压损。建模过程中对所有活动部件预留了合理的装配间隙，可直接用于装配干涉检查、工况模拟演示，也可作为蒸汽管路系统设计的配套元件调用，模型的尺寸参数完全匹配工业实际产品，可直接导出工程图用于生产参考。
