牙科咬合定位辅助医用器械结构

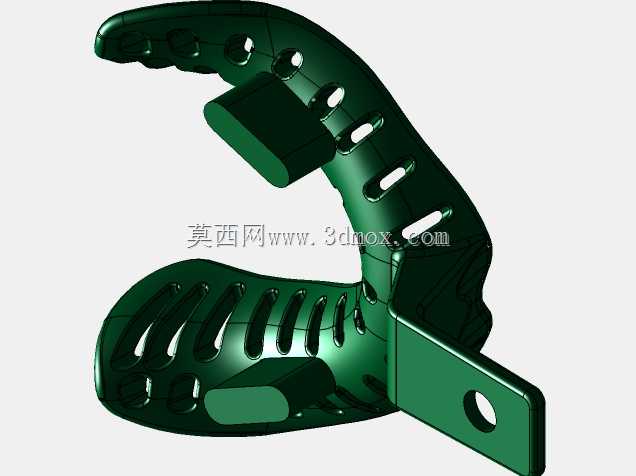

　　这款结构件是口腔诊疗场景中配套牙模制取、咬合关系记录环节使用的专用定位辅具，日常应用在口腔修复、正畸取模、咬合重建等临床操作中，用来承托印模材料、稳定患者咬合姿态，避免取模过程中材料移位、咬合对位偏差导致的印模精度不足问题。从结构设计来看，整体采用C型环抱式轮廓，完全匹配人体上下牙列的自然弓状排列曲线，内侧的多组镂空槽道一方面是为了减少整体结构重量，降低患者口内佩戴的异物感，另一方面可以在印模材料注入后形成嵌合卡位，防止材料与辅具之间发生相对滑移，保证取模过程中材料形态的稳定性。两侧延伸的带孔安装支耳是整个结构的安装定位基准，支耳上的通孔用于和诊疗操作中的外置定位手柄或者固定支架连接，安装时孔位与配套连接件的定位销采用间隙配合，

　　装配后可快速完成拆装，满足临床操作中高频更换、快速消毒的使用需求。设计阶段首先参考了大量临床采集的成人牙列平均轮廓数据，将咬合面的弧度控制在适配绝大多数成年人口腔尺寸的范围，避免轮廓过大撑开口角造成不适，或是轮廓过小无法完整覆盖全部牙列导致印模缺边。结构上的凸起挡边分布在牙列承托区的内外两侧，高度控制在刚好阻挡印模材料溢流的范围，不会过高接触口腔黏膜造成压迫，也不会过低导致材料溢出污染口腔。镂空槽的排布顺着牙列的生长方向设置，槽宽统一控制在3mm，既保证了足够的材料嵌合拉力，也不会因为槽宽过大导致材料填充后难以清理、消毒不彻底。整个结构的壁厚做了均匀化处理，所有转角位置都采用R2以上的圆角过渡，没有尖锐棱角，

　　避免放入口内时划伤口腔软组织，同时均匀的壁厚也适配注塑加工的工艺要求，生产时不会出现缩痕、填充不足的缺陷，批量生产的良率更稳定。在实际临床使用中，这类辅具需要配合不同的印模材料使用，因此结构表面做了哑光磨砂处理，既不会因为表面过于光滑导致材料附着力不足，也不会因为表面粗糙度过高残留污物，方便高温高压消毒后的清洁维护。安装边界方面，两侧支耳的中心距按照通用牙科诊疗辅具的标准接口尺寸设计，可适配市面上多数品牌的配套操作手柄，不需要单独定制连接件，降低诊所的配套采购成本。咬合面的凹凸结构完全对应牙列的咬合接触点分布，患者自然咬合时，上下牙列的受力点刚好落在结构的加强筋位置，不会因为咬合力过大导致结构变形，保证咬合记录的位置精度。

　　设计时还特意在C型结构的开口位置做了微扩处理，方便放入口内时顺利就位，不需要过度牵拉患者口角，提升诊疗过程的舒适度。整个结构没有多余的冗余设计，所有的结构特征都服务于临床操作的实际需求，从佩戴舒适度、操作便捷性、加工工艺性、消毒维护便利性多个维度做了平衡，能够满足口腔科日常取模、咬合记录环节的高频使用需求，减少因辅具设计缺陷导致的取模失败、重复操作问题，提升临床诊疗的效率和印模精度。
