牙科用镂空式印模托盘结构设计

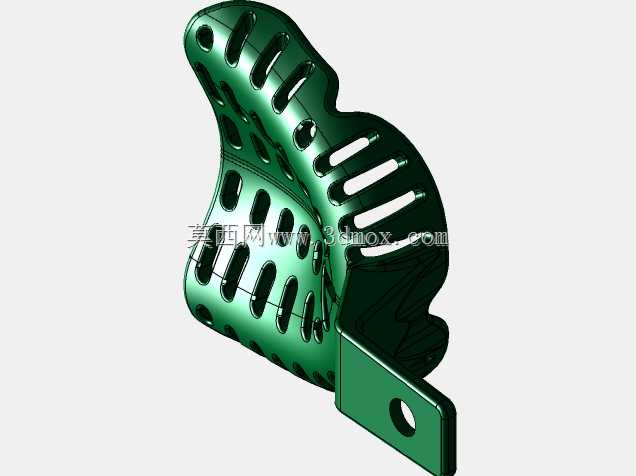

　　日常齿科诊疗的取模环节里，这类带镂空结构的托盘是直接接触患者口腔、承载印模材料完成牙列形态复刻的核心工装部件，整套共包含适配不同牙弓尺寸、上下颌区分的11款规格，覆盖成人、青少年等不同人群的口腔取模需求，避免单一规格适配性不足导致的印模边缘缺损、材料脱模问题。从结构设计逻辑来看，托盘主体采用贴合人体牙弓弧度的曲面造型，整体轮廓顺着牙槽嵴的自然形态延伸，边缘做了圆滑过渡处理，不会在取模过程中刮擦口腔黏膜造成患者不适；盘面均匀排布的长条形与圆形镂空孔，并非单纯的减重设计，核心作用是让印模材料在受压时能部分嵌入孔位，形成材料与托盘之间的机械锁合结构，彻底解决取模过程中印模材与托盘分离、牙列阴模变形的问题，

　　同时多余的印模材料可以从镂空处溢出，避免材料过度堆积挤压患者软腭引发恶心反应。托盘侧边延伸出的带安装孔固定支耳，是临床操作时的手持与定位结构，支耳上的通孔既可以作为手指捏持的防滑点位，也能配合专用卡扣连接口内支撑装置，对于张口度较小的患者，可通过支耳固定托盘位置，防止取模过程中托盘移位导致印模失真。从安装边界与尺寸适配角度，不同规格的托盘主要在牙弓宽度、前后延伸长度上做梯度区分，最大款适配牙弓宽度62mm、前后段长度58mm，最小款适配青少年窄牙弓，宽度48mm、前后长度46mm，所有规格的支耳安装孔中心距托盘主体边缘的距离统一为12mm，适配临床通用的托盘夹持工具，无需更换配套操作器械。设计过程中需要重点把控托盘边缘的伸展范围，

　　颊侧、舌侧的边缘高度控制在8-10mm，既能够覆盖到移行皱襞区域保证印模边缘的完整性，又不会过度延伸压迫口腔前庭的软组织；镂空孔的排布密度经过反复验证，孔间距保持在4-5mm，既保证足够的锁合强度，又不会因为孔位过密导致托盘整体刚性不足，在印模材料受压时发生形变影响取模精度。托盘的整体壁厚控制在1.8mm，在保证足够结构强度的前提下尽可能降低整体厚度，减少托盘在口腔内占据的空间，降低患者的异物感；所有棱角位置都做了R1.2以上的圆角处理，表面光滑无毛刺，避免对口腔软组织造成机械损伤。实际临床应用中，这类托盘需要搭配藻酸盐、硅橡胶等不同类型的印模材料使用，镂空结构对不同性状的印模材料都有良好的适配性，

　　流动性较好的藻酸盐材料可以通过小孔形成均匀的锁合点，粘度较高的硅橡胶材料则能在长条形镂空处形成更大的嵌合结构，保证不同材料下的印模稳定性。整套11款的规格配置，基本覆盖了临床常见的牙弓形态差异，包括常规卵圆形、尖圆形、方圆形牙弓的适配款，以及针对牙列缺失患者的无牙颌专用托盘，不同规格之间的尺寸梯度设置合理，临床选型时可以根据患者的牙弓宽度、牙列长度快速匹配对应的托盘型号，减少反复试托盘的时间，提升诊疗效率。结构设计上还考虑了消毒复用的需求，整体无封闭死角，镂空结构让消毒介质可以充分接触托盘所有表面，高温高压消毒过程中不会因为积液导致消毒不彻底，同时均匀的壁厚分布让托盘在反复高温消毒后不会出现局部应力集中导致的变形，延长使用寿命。
