墙体厚度计超测量设备外观结构设计

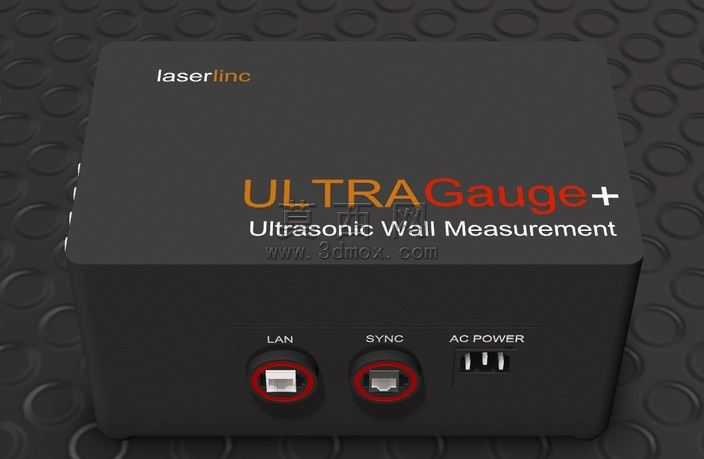

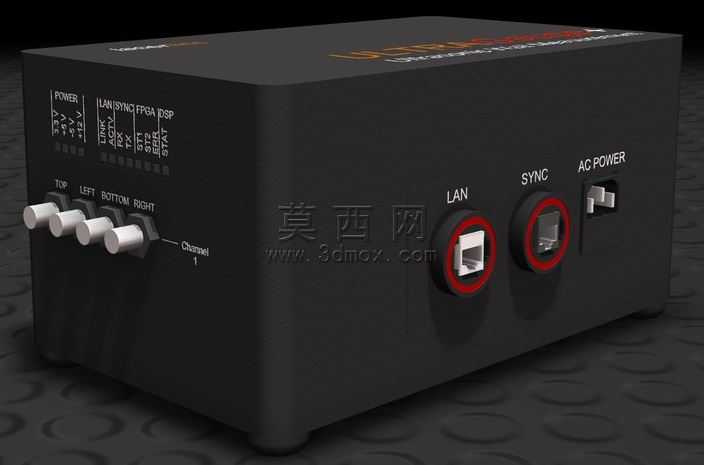

本作品为墙体厚度计超测量设备的三维建模设计，采用Autodesk Inventor完成全参数化建模与渲染输出，整体为方正的长方体壳体造型，边角做小弧度圆角处理，兼顾工业设备的硬朗质感与使用安全性。建模阶段首先搭建整体壳体的基础轮廓，通过拉伸、切除等基础特征构建上下盖扣合的壳体结构，严格把控壳体壁厚的均匀性，为后续内部元器件预留合理的装配空间。外观细节处理上，前面板区域依次排布四个同轴调节旋钮，对应不同的通道调节功能，旋钮旁蚀刻清晰的功能标识文字，建模时通过包覆特征实现标识的凹凸质感，还原真实设备的丝印效果；侧面板区域依次设置LAN网络接口、SYNC同步接口、AC电源开关，接口处采用红色环形装饰圈做视觉区分，建模时精准还原接口的内部针脚结构与外部卡扣细节，保证接口模型的装配兼容性。材质渲染阶段，壳体主体采用哑光磨砂黑色工程塑料材质，调整材质的粗糙度与反射参数，模拟工业塑料的细腻磨砂质感，避免过度反光带来的廉价感；接口内部的金属弹片采用亮面镀铬金属材质，调节旋钮采用哑光银色金属材质，与黑色壳体形成鲜明的视觉层次；面板上的功能标识采用浅灰色哑光油墨材质，还原真实设备的印刷标识效果。设计思路上，整体遵循工业检测设备的人机交互逻辑，将高频操作的调节旋钮设置在靠前的侧立面，将电源、通讯接口设置在靠后的侧立面，避免操作时线缆干扰旋钮调节；接口旁的文字标识清晰对应每个接口的功能，降低用户的学习成本；壳体表面预留品牌标识的蚀刻区域，可根据需求定制品牌logo。渲染阶段采用影棚级布光方案，主光源从斜上方45度照射，突出壳体的轮廓与接口的立体结构，辅光源补亮暗部细节，避免阴影区域死黑，背景采用深色防滑纹理垫，烘托工业设备的专业质感，最终输出的效果图可直接用于产品宣传、装配说明等场景，模型结构完整，可直接导出用于结构验证、3D打印手板制作等后续环节。
