手动冲头塑料切割成型花瓣状构件

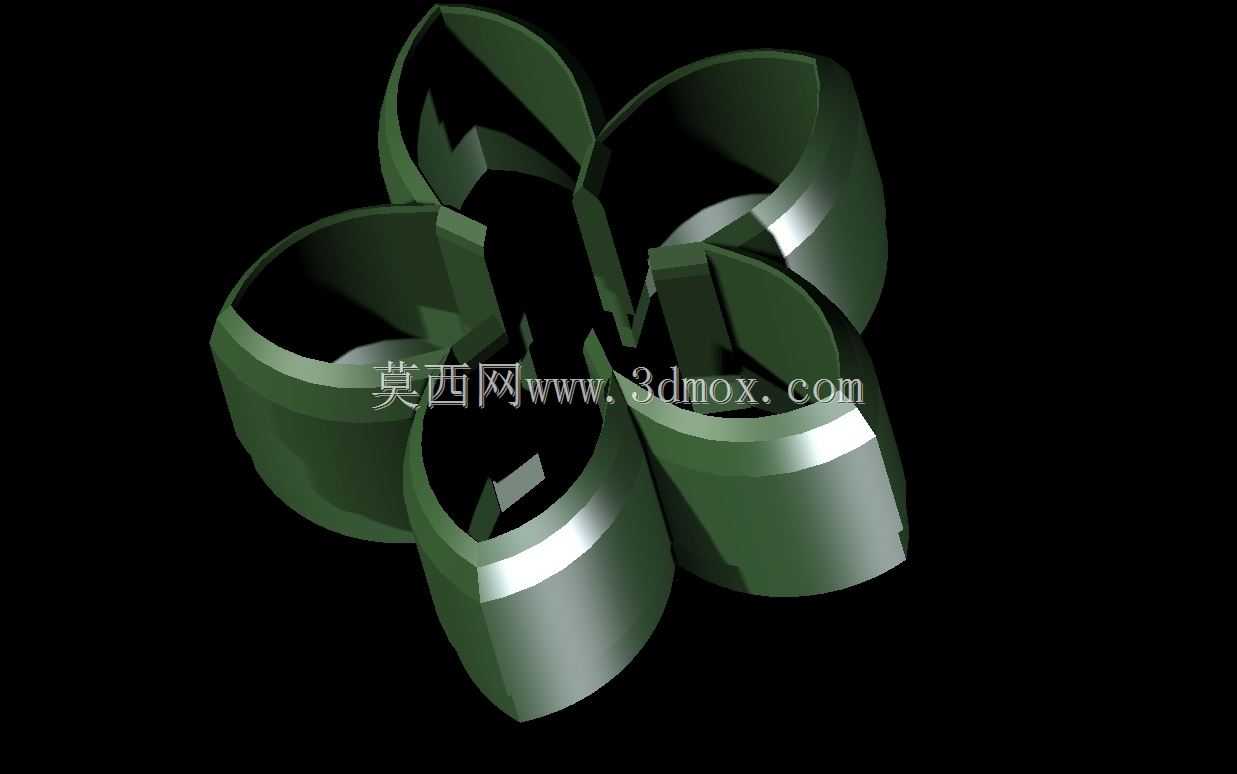

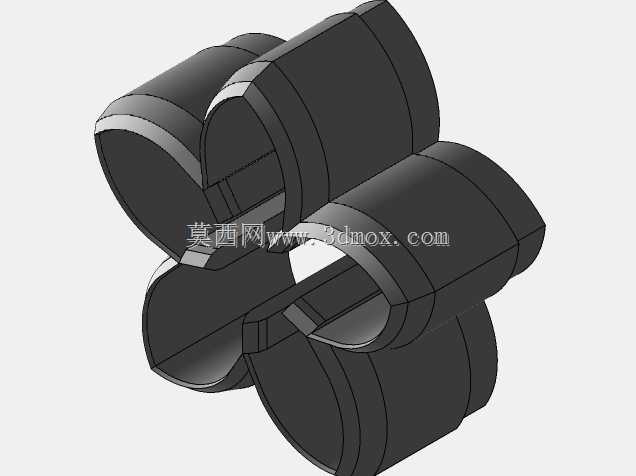

　　这套手动冲头配套的塑料切割成型构件，主要面向小批量塑料件手工冲切场景设计，常见于电子接插件绝缘套裁切、小型塑料包装饰件冲型、实验室塑料样片制备这类不需要高速连续冲压的作业环节，区别于高速冲床配套的连续模结构，手动冲头的作业负载低、操作灵活，对切割构件的刃口贴合度、开合导向精度有特殊要求。从结构设计逻辑来看，该构件采用五瓣对称式开合结构，每瓣切割刃的曲面弧度完全一致，闭合状态下刃口形成完整的封闭裁切轮廓，能一次性在塑料坯料上冲切出带弧形翻边的花瓣状塑件，避免多刀裁切产生的接刀痕、边缘错位问题。设计初期需要先确定手动冲头的安装轴径，这套构件的中心安装孔与冲头导柱采用H7/h6间隙配合，安装端面预留1.2mm的定位止口，

　　装配时不需要额外打定位销，靠止口与轴肩的贴合就能保证刃口与冲头运动方向的垂直度，安装边界控制在冲头端面直径120mm的圆周范围内，不会和手动冲床的工作台压板、坯料定位挡块产生干涉。每瓣切割体的背部都设计了15°的导向斜面，和冲头内部的锥度推块配合，当冲头下压时，锥度推块同步推动五瓣切割体沿径向向外张开？不对，实际是冲头回程时靠内部弹簧带动推块上行，拉动五瓣切割体向中心收拢完成裁切，刃口部分采用斜刃设计，裁切时刃口从塑料坯料的一侧逐步切入，相比平刃冲切能降低30%左右的手动力矩，操作人员不需要施加过大的下压力就能完成1mm厚度以内硬质PVC、ABS片材的裁切，不会出现塑料件边缘崩缺、毛边过长的问题。构件的刃口厚度设计为0.3mm，

　　既保证手动冲切时的刃口锋利度，又能承受单次冲切的冲击力，不会因为手动操作的施力偏移出现刃口崩裂，每瓣切割体之间预留0.1mm的开合间隙，避免长期使用后磨损产生卡滞，间隙值控制在塑料坯料最小厚度的1/10以内，裁切时不会让塑料料边嵌入间隙造成堵料。在实际应用场景中，这类构件不需要配套复杂的送料机构，操作人员只需要将预裁的塑料方片放置在冲头下方的定位工装内，扳动手动冲头的操作杆就能完成一次成型，特别适合打样阶段的小批量塑件生产、教学实训中的手工冲压操作练习，以及维修车间里临时裁切异形塑料垫片的作业需求。设计过程中需要反复校核五瓣结构的开合行程，单瓣的径向移动距离控制在8mm，张开后最大内切圆直径比闭合状态的裁切轮廓大16mm，

　　方便冲切完成后塑件从刃口间自动脱落，不需要人工手动抠取料件，提升手动作业的操作效率。构件的非刃口部分做了圆弧过渡处理，没有尖锐的棱角，避免手动操作时操作人员被划伤，表面做了硬质氧化处理，提升表面耐磨性能，长期和塑料坯料摩擦也不会出现表面拉毛，防止裁切时塑料屑粘附在构件表面影响裁切精度。和常规的整体式冲切刀模不同，这种分瓣式结构的维护成本更低，单瓣刃口出现磨损时只需要更换对应的单瓣构件，不需要整体更换刀模，对于手动作业场景来说，后期维护的便捷性远高于整体式刀模，而且分瓣式的结构在加工时可以采用五轴联动铣削一次性完成曲面加工，不需要拆分多个零件二次拼接，加工后的形位公差更容易控制，每瓣刃口的高度差控制在0.02mm以内，裁切时整个刃口能同时接触塑料坯料，不会出现局部未切断、毛边过重的问题。在安装适配性上，这套构件的总高度控制在45mm，适配市面上绝大多数行程在60mm以内的台式手动冲头，不需要对冲头设备做额外改造，直接替换原有冲切头就能使用，安装时只需要拧紧中心的锁紧螺母，就能完成构件的固定，拆装过程不需要专用工具，普通操作人员就能快速完成换型，适配多品种小批量的手工冲切作业需求。
