重型车辆维修用安全支撑支架结构

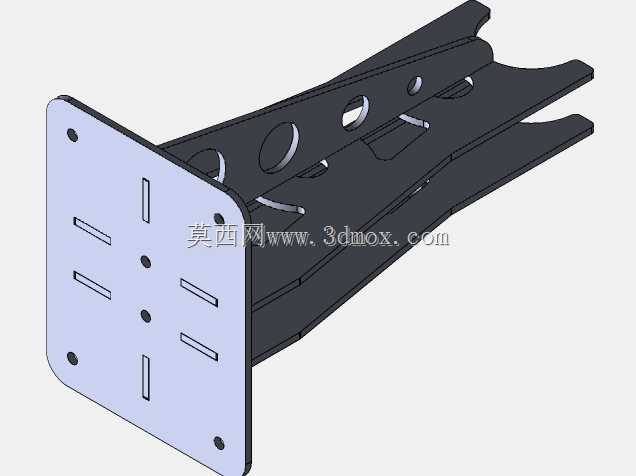

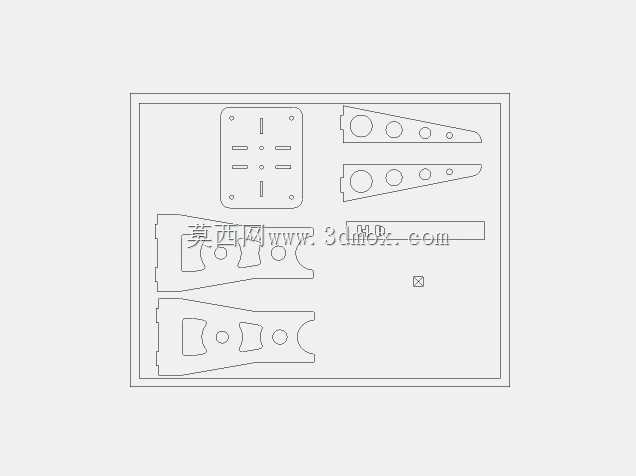

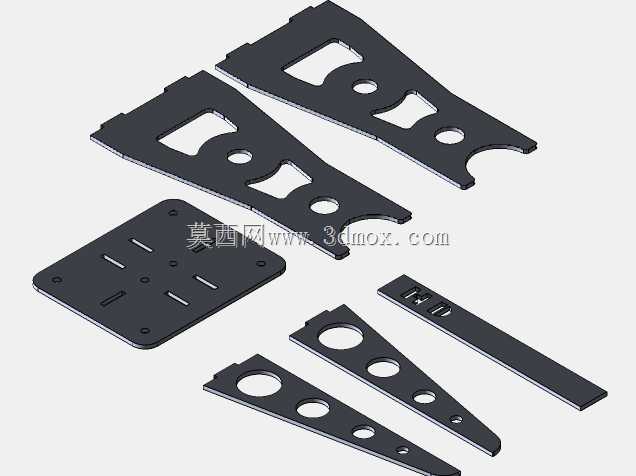

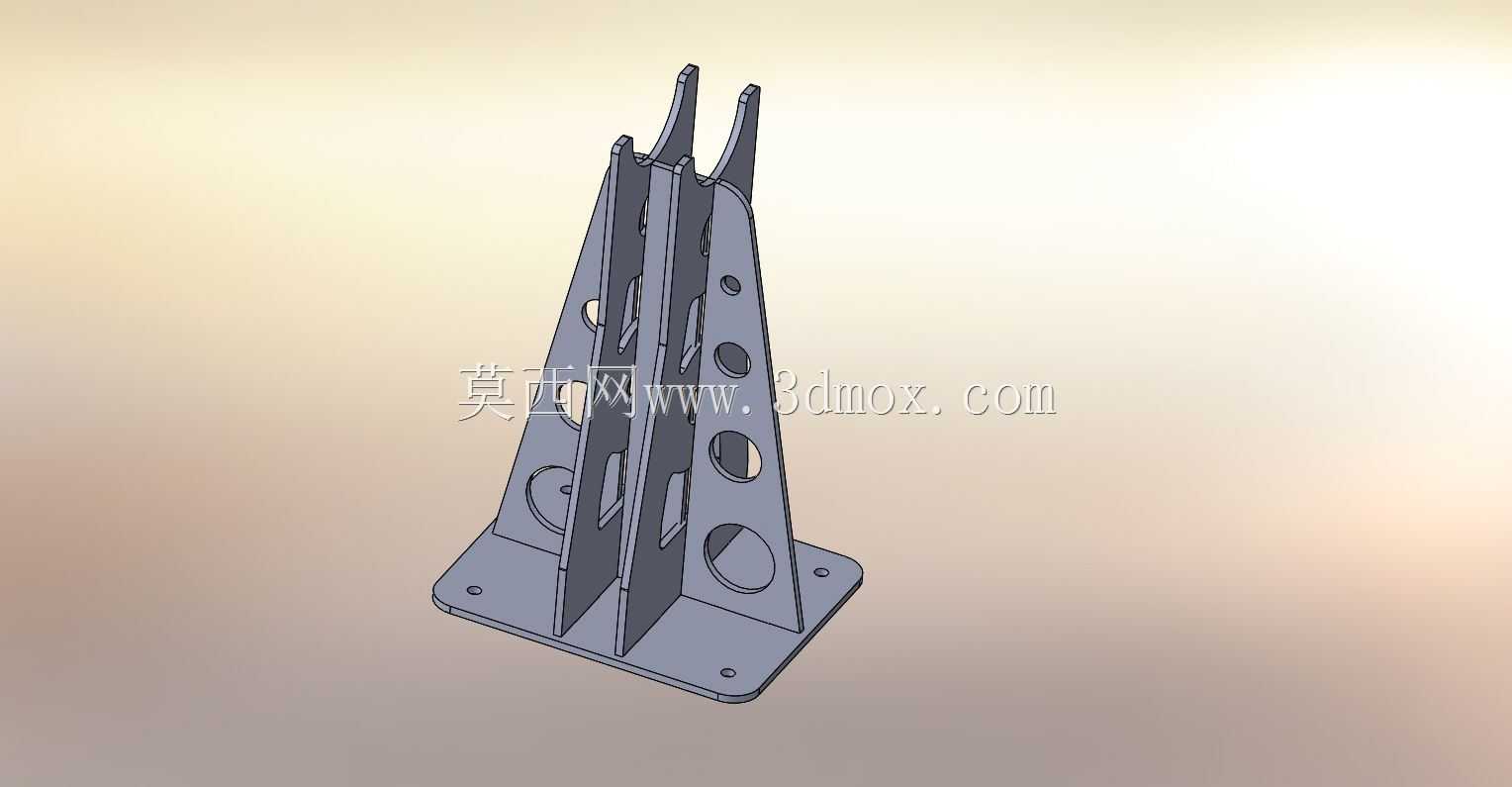

　　在商用车维修、重型工程机械维保场景里，车辆举升后的刚性支撑是规避液压失稳风险的核心环节，这类支撑结构直接决定维保作业的安全冗余，区别于普通乘用车辆的支撑装置，重型车轴对应的支撑结构需要匹配大吨位载荷下的结构稳定性，避免举升后出现滑移、结构形变甚至垮塌的风险。这款支撑结构在设计时优先考虑了载荷传递路径的合理性，整体采用立式三角支撑构型，底部为带安装孔的方形法兰底座，底座上的四个安装孔可配合膨胀螺栓或者地面预埋固定件实现刚性固定，也可在无固定条件的平整硬化地面上，通过底座足够的接地面积分散压强，避免重载下底座陷入地面或者发生侧滑。主体支撑部分采用多片立板拼接焊接的结构形式，立板上开设的不同规格圆孔并非单纯为了减重，

　　而是在保证立板抗弯截面模量的前提下，减少焊接过程中的应力集中，同时也能降低整体结构的自重，方便现场作业人员短距离挪移调整位置。顶部的叉型开口结构直接匹配重型车轴的圆柱外形，开口的弧度与接触宽度经过匹配设计，能够保证车轴落入支撑位后不会发生横向窜动，接触区域的应力不会过度集中在车轴表面的局部点位，避免对车轴本体造成压痕损伤。从结构受力逻辑来看，所有立板的受力方向均沿垂直方向传递到底座法兰，侧向的加强筋结构将立板之间连接为整体，抵消车辆意外晃动带来的侧向剪切力，相比单片式的支撑结构，多立板拼接的形式能够在同等材料厚度下获得更高的抗弯折能力，即使单块立板出现微小形变，其余立板仍能维持整体的支撑能力，不会出现瞬间失稳的情况。

　　在实际维保作业中，这类支撑装置通常配合液压举升设备同步使用，当液压装置将车轴举升到目标作业高度后，将该支架放置在车轴下方的对应位置，缓慢释放液压载荷让车轴平稳落在支架顶部的支撑槽内，形成刚性支撑冗余，避免液压系统长时间保压出现的泄压回落风险。设计过程中针对安装边界做了适配性考量，底座的安装孔位间距匹配常规维修工位的地面预埋槽道规格，整体高度适配重型商用车、工程车辆的车轴离地高度区间，不需要额外加装垫块即可满足大部分重型车辆的支撑需求，顶部开口的宽度覆盖了常见重型车轴的直径范围，不需要针对不同车型更换支撑头。结构上的开孔设计同时兼顾了搬运便利性，作业人员可以通过立板上的圆孔穿入撬棒或者直接握持，实现工位内的短距离转移，

　　不需要借助额外的搬运设备。焊接工艺上所有立板与底座的连接位置均采用满焊处理，焊脚高度经过载荷校核，能够满足额定承重下的焊缝强度要求，整体结构没有多余的活动部件，日常使用中不需要复杂的维护保养，仅需要定期检查焊缝是否出现开裂、立板是否存在明显形变即可持续投入使用。相比初代设计的标准型支撑结构，这款结构在立板厚度、支撑接触面积、底座接地范围上都做了针对性强化，在同等额定载荷下结构的形变量更小，侧向抗倾覆能力提升明显，能够适应维修车间地面存在微小坡度、车辆停放位置存在微小偏差的实际作业场景，不会因为对位的微小偏差就出现支撑失效的问题。
