运动鞋鞋底成型模具型腔结构设计

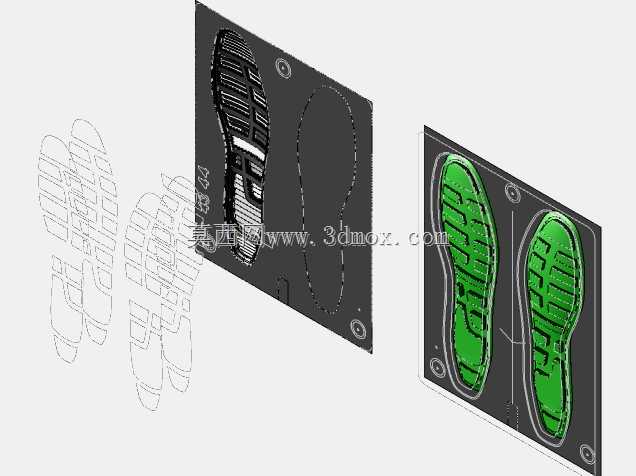

　　这套三维结构对应的是制鞋生产环节里的鞋底成型模具型腔部分，日常在运动鞋、休闲鞋的量产车间里，这类结构直接决定了鞋底外底的纹路精度、成型脱模效率以及最终成品的抓地性能表现。从实际生产场景来看，这类模具一般配套立式注塑机或者模压成型设备使用，针对的是橡胶、TPU、EVA等常见鞋底材质的成型工序，模具型腔的曲面贴合度直接影响鞋底成型后的边缘飞边厚度，要是型腔分型面处理不到位，后续修边工序的人工成本会提升三成以上，还容易出现鞋底边缘缺料、溢料的瑕疵。

　　从功能特性上看，模型里呈现的左右脚对称型腔布局，是量产线里常用的一模两腔结构，这种布局能在单次合模工序里完成左右脚同尺码外底的成型，相比单型腔结构能把单位时间的产能提升近一倍，同时还能保证左右脚鞋底的纹路一致性，避免出现同双鞋纹路错位、防滑性能不对称的问题。型腔表面的纹路完全复刻鞋底外底的防滑结构，包括横向的排水槽、块状的防滑凸台、足跟位置的耐磨区块，这些纹路的深度、拔模角度都经过实际生产验证，不会出现脱模时纹路拉毛、凸台断裂的问题，尤其是鞋底边缘的过渡圆角，都是按照材质收缩率预留了修正余量，不同材质成型时只需要微调型腔表面的抛光度就能适配，不需要重新加工整体型腔结构。

　　设计思路上，这套结构优先考虑了量产的稳定性，型腔周边的定位孔、安装槽位置完全匹配通用模架的安装尺寸，不需要额外做转接工装就能直接装到现有制鞋模架上，降低换模的调试时间。型腔的分型面选在鞋底侧边的最大轮廓线位置，这个位置的合模缝刚好在鞋底侧边的中线上，后续成品经过简单修边就能把合模痕迹处理干净，不会影响鞋底的外观质感。另外型腔内部的排气槽布局都隐藏在纹路的凹槽位置，成型时型腔内的空气能顺着纹路槽从排气槽排出，不会在鞋底表面出现困气造成的凹坑、缺胶问题，尤其是绿色标识的足跟耐磨区块位置，因为材质厚度更大，特意在对应型腔位置做了局部的温度调节流道预留，成型时能精准控制该区域的冷却速度，避免出现厚薄位置收缩不一致导致的鞋底翘曲问题。

　　从安装边界和尺寸适配来看，单块型腔板的外形尺寸适配常规350吨模压设备的模架安装空间，型腔之间的中心距预留了足够的冷却水路布置空间，不会出现水路和型腔壁距离过近导致的型腔壁变形问题。型腔的深度按照常规运动鞋外底的厚度设计，中腰位置的型腔深度比前后掌稍薄，对应鞋底中腰位置的支撑结构厚度，成型后能保证鞋底中腰的支撑强度，不会出现穿着时中腰塌陷的问题。定位销孔的位置公差控制在0.02mm以内，合模时上下模的对位精度能保证鞋底纹路不错位，合模缝的间隙控制在0.03mm以内，刚好能满足橡胶、TPU材质的成型溢边值要求，不会出现大面积飞边。另外型腔的安装沉台深度做了统一的标准化设计，更换不同尺码的型腔块时不需要调整模架的合模高度，能快速完成不同尺码鞋底生产的换模作业，适配多尺码小批量的柔性生产需求。

　　在实际使用过程中，这类型腔结构的表面硬度经过硬化处理后，能承受至少十万次的合模成型冲击，纹路的磨损量控制在0.1mm以内，能保证长期量产时鞋底纹路的防滑性能一致性。型腔表面的抛光粗糙度达到Ra0.8，脱模时鞋底不会粘在型腔表面，配合常规的脱模剂喷涂就能顺利完成脱模，不会出现鞋底表面拉花的问题。针对不同材质的成型需求，型腔表面还可以做特氟龙涂层处理，进一步降低脱模阻力，针对粘性较大的软质橡胶材质也能顺利脱模，不需要额外加大拔模角度影响鞋底纹路的立体效果。
