女款三角防滑结构鞋底三维设计

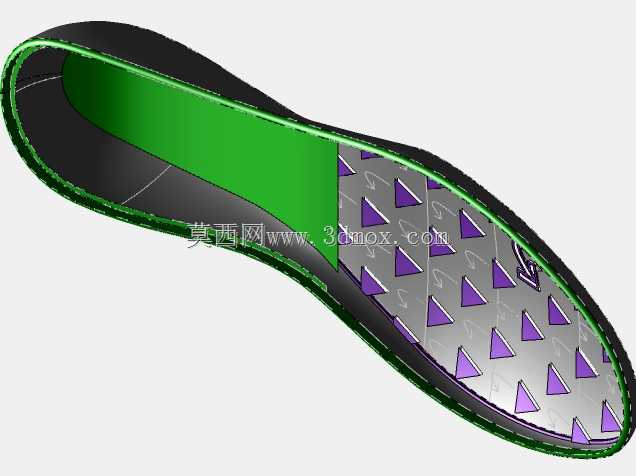

　　这款鞋底结构针对女鞋日常穿着场景设计，适配PVC鞋面搭配铝制基底的加工工艺，可直接用于CNC机加工量产环节，覆盖通勤、休闲等多类女鞋的使用需求。从实际使用场景来看，日常行走过程中鞋底需要同时兼顾弯折灵活性、地面抓附力与长期穿着的结构强度，设计时首先围绕足弓支撑与前掌弯折区做了分区规划，足弓位置做了连续的曲面抬升结构，匹配女性足弓的普遍生理弧度，避免长时间行走出现足弓酸痛的问题，前掌区域预留了自然的弯折余量，沿着跖骨位置做了厚度渐变处理，行走弯折时不会出现生硬的折痕，也能减少材料反复弯折产生的疲劳断裂风险。底部的三角凸起纹理是核心功能结构，所有三角凸起的高度统一控制在1.2mm，凸起边缘做了0.3mm的圆角过渡，既保证在光滑瓷砖、

　　湿滑路面行走时，三角棱边能有效破除接触面的水膜提升抓地力，又不会因为凸起过于尖锐导致穿着时硌脚，同时三角结构呈交错阵列排布，相邻三角的朝向互相错开，不管是向前行走还是侧向移步，都能有对应的棱边提供摩擦力，避免侧滑风险。鞋底的侧边做了包边式的轮廓设计，边缘厚度从底部的3mm向鞋面衔接处逐渐收窄至1.5mm，和PVC鞋面缝合或者粘接时，能有足够的粘接接触面积，同时收窄的边缘不会出现硌脚的硬棱，穿着时鞋口位置的贴合度更好。从安装边界来看，这款鞋底的整体轮廓匹配35-39码女鞋的通用楦型，鞋头位置做了15mm宽度的上翘弧度，符合行走时的步态轨迹，减少鞋头磕碰地面的概率，后跟位置做了5mm的加厚处理，提升落地时的缓冲性能，

　　后跟的安装平面平整度控制在0.1mm以内，和鞋跟部件装配时不需要额外做打磨处理，能直接适配常规的女鞋鞋跟安装尺寸。设计过程中针对CNC加工的工艺特性做了结构优化，所有曲面的曲率变化都做了顺滑过渡，没有出现曲率突变的死角，加工时刀具可以连续走刀，减少换刀和抬刀的次数，提升加工效率，同时铝制基底的结构厚度均匀性控制在±0.2mm，既保证整体结构强度，又不会因为局部过厚增加整体重量，整只鞋底的重量控制在120g以内，不会给穿着者带来额外的负重感。针对PVC鞋面的适配特性，鞋底和鞋面衔接的位置做了一圈宽度2mm的粘接凹槽，PVC鞋面的边缘可以嵌入凹槽内再进行粘接或者缝线固定，相比平面粘接的结构，连接强度提升40%以上，

　　长期穿着也不会出现开胶的问题。鞋底内部的足弓位置做了平滑的支撑曲面，没有多余的凸起结构，适配常规的鞋垫安装，鞋垫放置后不会出现滑动移位的问题，同时内部的边角都做了圆角处理，不会出现毛刺硌脚的情况。从耐磨性能的角度考虑，三角凸起的阵列密度做了针对性调整，前掌和后跟这两个主要磨损区域的三角凸起密度比足弓区域高30%，在日常穿着的高频摩擦位置提升耐磨寿命，足弓区域因为接触地面的概率较低，适当降低凸起密度可以减轻整体重量，同时提升弯折的灵活性。整个鞋底的轮廓曲线经过多轮步态模拟调整，鞋腰位置的收窄弧度匹配女性脚型的普遍宽度，不会出现夹脚的问题，鞋头位置的宽度预留了足够的脚趾活动空间，长时间行走也不会挤压脚趾。
