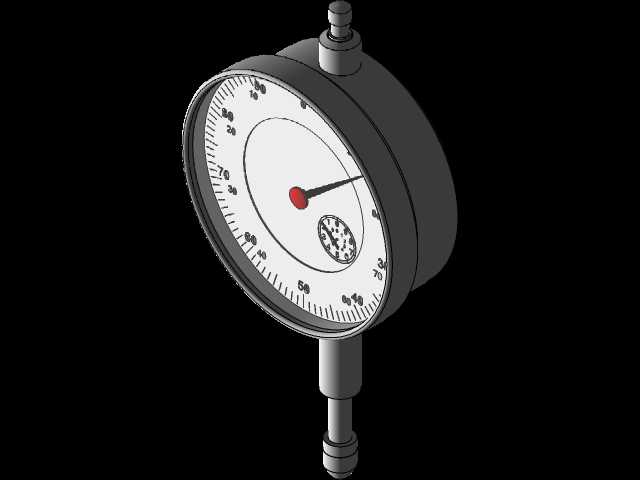

指针式百分表精密测量构件三维造型

　　在机械加工现场的工序检验环节，这类指针式百分表是机台旁最常见的接触式测量器具，不管是普通车床的工件装夹找正、铣床进给行程的位移校验，还是磨床精加工阶段的圆跳动、端面跳动检测，都能看到它的使用场景。做三维造型的时候，最先要捋清楚的是它的测量逻辑：测杆的直线位移通过内部的齿轮传动机构放大，转换为表盘指针的回转运动，所以建模时要先把传动链的运动关系理清楚，不能只做外观的曲面堆砌，要保证各活动部件的运动行程符合实际产品的参数边界。从外形结构来看，主体表壳采用圆形薄壁结构设计，一方面是适配内部齿轮传动组的圆形排布，减少无效的结构空间，另一方面圆形外壳在现场使用时更方便握持调整，也能避免尖锐棱角刮伤操作人员或者工件表面。

　　表圈部分做了防滑滚花结构，实际使用时操作人员可以转动表圈来调整表盘零位，滚花的齿距和深度要符合手动操作的施力习惯，太浅容易打滑，太深则容易积攒加工现场的切削液和铁屑，增加清洁难度。测头部分采用硬质合金球头设计，建模时要注意测头与测杆的连接同轴度，实际使用中测头会直接接触被测工件表面，球头的圆弧度直接影响测量数据的准确性，所以这部分的曲面造型要保证球面轮廓度公差符合量具的精度要求。测杆部分做了导向结构设计，保证测杆在上下位移过程中不会出现径向窜动，避免传动间隙带来的测量误差，建模时要预留出测杆的全行程活动空间，测杆的行程范围要匹配常规百分表的测量量程，不能出现结构干涉。表盘部分的刻度线建模要严格遵循测量读数的逻辑，

　　长刻度线对应整毫米数值，短刻度线对应0.01毫米的分度值，小表盘的刻度对应整毫米的计数，避免出现刻度错位导致读数逻辑错误的问题。表耳部分的结构是为了配合磁性表座或者专用夹具的安装，安装孔的位置和尺寸要适配通用表架的装夹规格，保证装夹后表体的稳定性，不会因为测量时的接触力出现表体偏移。从安装边界来说，这类百分表装夹在表架上时，要保证测杆的轴线垂直于被测表面，测量平面时测杆要垂直于平面，测量圆柱面时测杆轴线要垂直于圆柱轴线并通过圆心，所以建模时表耳的安装基准面要和测杆轴线保持严格的位置公差，方便实际装夹时的找正。在装配线的零部件尺寸分选、工装夹具的位置精度校验、设备组装时的配合间隙检测场景中，这类百分表的使用频率极高，

　　它的结构设计完全围绕现场快速读数、稳定测量、便捷装夹的需求展开，没有多余的冗余结构。建模过程中要注意各部件的配合间隙，比如表壳和表圈的配合、测杆和导向套的配合，既要保证活动部件能顺畅运动，又不能出现过大的间隙导致结构松垮。指针部分的造型要做轻量化设计，避免指针重量过大带来的惯性影响测量灵敏度，指针尖端的位置要精准对齐刻度线，保证读数的直观性。后盖部分做了密封结构设计，防止现场的粉尘、切削液进入表体内部损坏传动齿轮，建模时要预留密封槽的位置，保证密封结构的安装空间。很多刚接触机械测量的新手容易忽略测头的磨损问题，实际使用中硬质合金测头虽然耐磨，但长期使用后还是会出现磨损，所以测头设计成可更换结构，建模时要注意测头和测杆的连接螺纹规格，保证替换件的通用性。在做设备精度校准的时候，百分表经常配合量块使用，用来校准设备的进给精度、主轴跳动等参数，这时候表体的装夹稳定性就格外重要，所以表壳的结构刚性要足够，不能因为装夹力出现形变影响测量精度。
