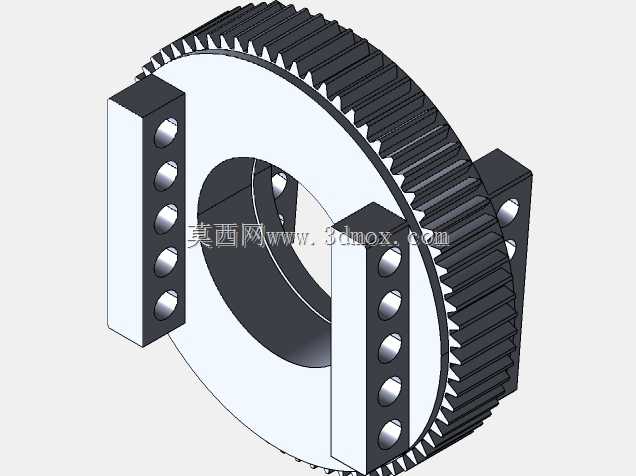

乐高技术用带齿回转支承结构设计

　　在非标拼装教具、小型桌面旋转载具、创意机械原型的开发场景中，回转支承作为核心的旋转承载部件，往往需要兼顾安装便捷性、承载稳定性与低成本适配性，这款适配乐高技术体系的带齿回转支承，正是针对这类场景的定制化结构设计。不同于工业级重载回转支承的厚重金属结构，这款支承采用原型塑料零件搭配低成本标准轴承的组合方案，在满足小载荷旋转传动需求的同时，完美适配乐高技术类零件的安装孔位标准，能够直接融入各类创意拼装结构中，无需额外做安装位的二次改造。

　　从实际用途来看，这款回转支承可直接作为小型旋转工作台的核心承载件，也可作为乐高机械组中旋转炮塔、可转动机架、回转输送台的核心传动部件，带外齿的结构设计能够直接与标准乐高齿轮啮合，实现动力输入下的可控回转，不需要额外设计齿圈适配结构，大幅降低创意机械的搭建难度。轴承选用58-45-7毫米规格的标准低成本轴承，内圈孔径足够穿过各类走线、小直径传动轴，外圈与塑料支承座过盈配合，保证旋转过程中不会出现外圈跟转、窜动的问题，整体结构的抗倾覆能力经过验证，在单侧挂载小重量执行件时也能保持平稳旋转，不会出现卡滞、晃动的情况。

　　设计思路上，这款结构优先考虑了零件的易加工性与拼装兼容性，两侧的安装支脚完全匹配乐高技术梁的孔位间距，每个支脚上设置的6个标准安装孔，可直接用乐高销、轴完成与其他结构件的固定，不需要额外制作转接件。外齿圈的齿形参数完全适配乐高标准齿轮的模数，啮合侧隙控制在合理范围，既不会因为侧隙过大出现回转空程，也不会因为侧隙过小导致传动卡滞，手动转动或者电机驱动时都能保持顺滑的传动手感。支承座的分体式结构设计，让轴承的安装与更换更加便捷，不需要借助专用工具就能完成轴承的压装与拆卸，日常维护、零件替换的门槛极低，非常适合教学演示、创意原型快速验证这类需要频繁拆装调整的场景。

　　外形尺寸与安装边界方面，整个回转支承的最大外径由齿圈顶圆决定，安装时需要预留出齿圈与周边啮合齿轮的运动空间，两侧支脚的安装面为平面，安装时需要保证支承座的固定面平面度，避免安装后轴承内圈出现偏载导致旋转阻力增大。内圈的安装端面同样设置了适配乐高孔位的安装点，可直接固定旋转平台、挂载件等需要随内圈同步转动的结构，内圈与外圈的轴向窜动量控制在极小范围内，保证旋转过程中挂载件不会出现上下跳动的情况。在实际选型使用时，需要注意这款支承的额定载荷适配范围，仅适合小载荷、低转速的创意结构、教学演示场景，不可用于重载、高转速的工业设备场景，其塑料材质的结构特性决定了它的适用边界，搭配常规乐高动力组电机即可驱动，不需要额外配置大扭矩动力单元，在桌面级创意机械、学生机械创新大赛作品、科技教具制作等场景中，这款结构能够大幅缩短回转机构的设计与搭建周期，不需要从零开始设计齿圈、轴承座结构，直接拼装即可使用。

　　从结构细节来看，齿圈与支承外圈采用一体化的塑料成型结构，避免了分体式齿圈装配带来的同轴度误差，保证齿轮啮合的精度，轴承安装位的定位台阶尺寸经过精准核算，轴承压装后能够完全贴合定位面，不会出现轴向移位的问题。支脚与支承主体的连接处做了加强筋结构，提升支脚的抗弯折能力，在固定螺栓锁紧时不会出现支脚断裂、变形的问题。整个结构的所有棱角都做了圆角处理，既符合塑料零件的成型工艺要求，也避免拼装过程中出现锐边划伤的情况，完全适配教具类产品的安全要求。
