适配乐高搭建的大载荷双排球回转支承结构

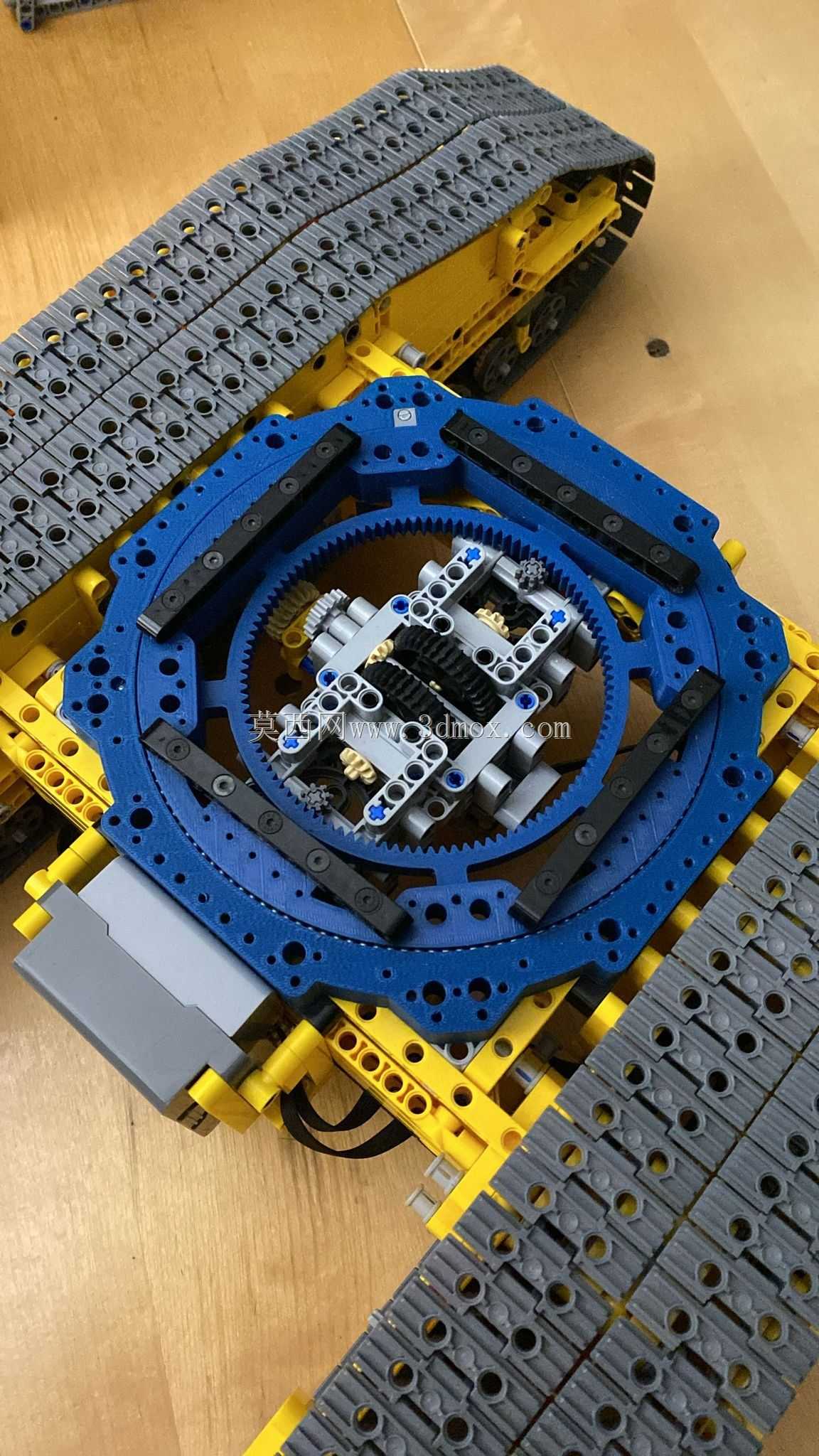

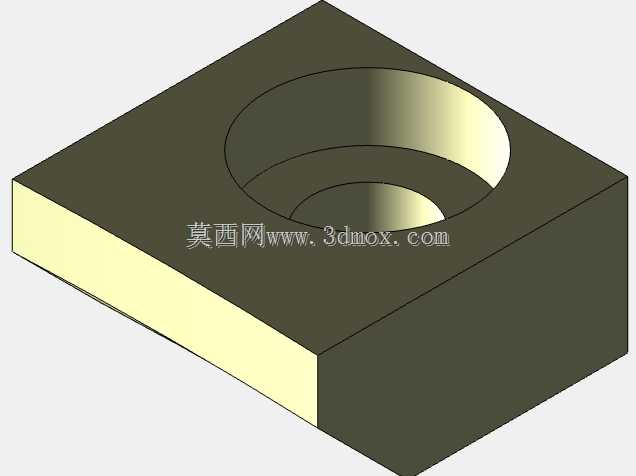

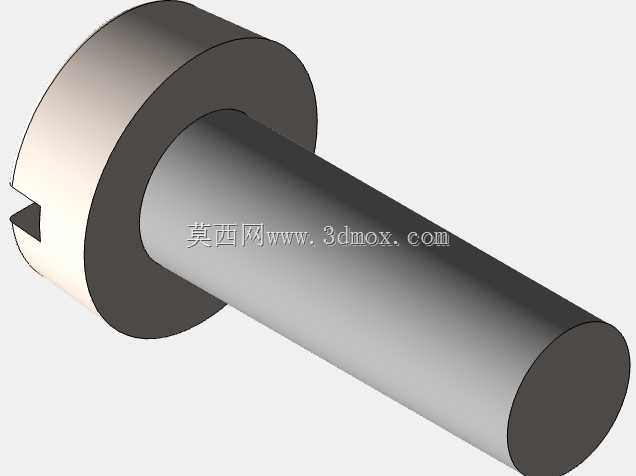

　　这款回转支承结构最初面向乐高高技术类创意搭建场景开发，核心解决大型乐高起重装置、重型机械模型的回转部位承载与转动需求，区别于普通乐高小颗粒回转零件的低载荷局限，采用双排球式承载结构设计，可在模型场景下实现25公斤级的有效负载支撑，完全覆盖大型乐高起重机、旋转作业平台、可回转工程机械模型的使用需求。设计过程中优先兼顾了与标准乐高零件的适配性，所有安装孔位均预留攻丝余量，可直接采用M3螺钉完成与标准乐高凸点梁、面板类零件的刚性连接，无需额外加工转接件，降低创意搭建的改造成本。

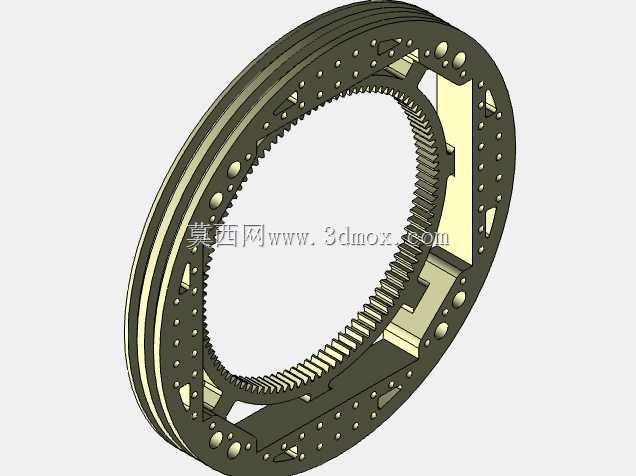

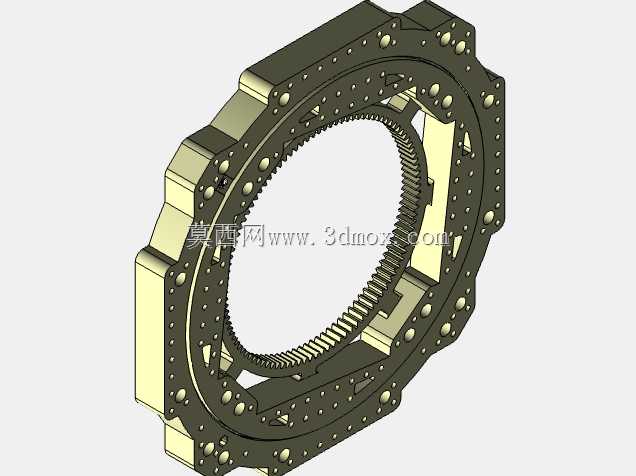

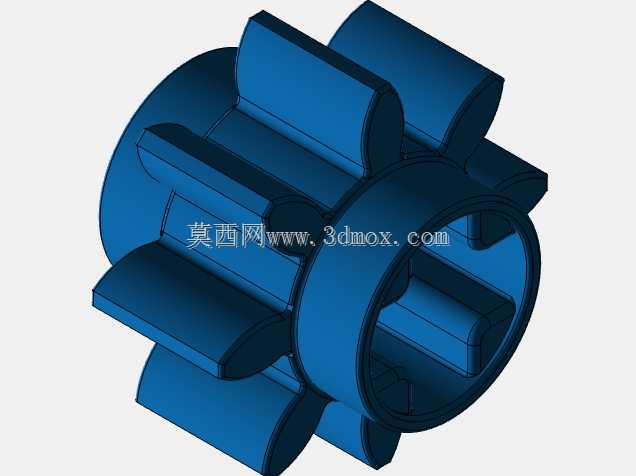

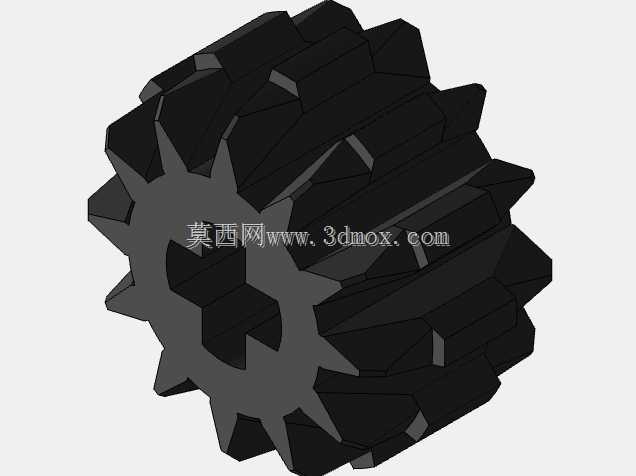

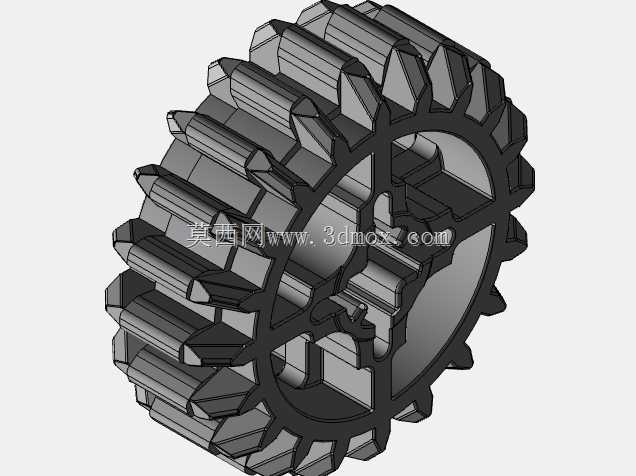

　　内置齿圈采用模数1的齿轮参数设计，中心定位尺寸完全匹配乐高常规齿轮组的安装基准，可直接与乐高标准动力组的驱动齿轮啮合，无需调整传动中心距，即可实现电动回转驱动，适配多数乐高机械组的动力改装方案。结构内部采用直径3.45毫米的钢球作为滚动体，配合原型塑料材质的内外圈滚道，双列钢球的排布方式可同时承受轴向载荷、径向载荷与倾覆力矩，相比单排滚珠结构抗偏载能力提升明显，在大跨度悬臂类乐高模型上使用时，不会出现回转卡滞、外圈晃动的问题。内外圈的连接法兰面均匀排布安装孔，沿环形周向等距分布，可适配不同角度的安装固定需求，无论是水平布置的回转平台，还是垂直布置的回转关节，都能通过对应孔位完成可靠固定。

　　滚道的密封结构采用一体化挡边设计，可避免模型使用过程中灰尘、细小颗粒进入滚道造成转动卡顿，长期反复转动也不会出现钢球脱出的问题。从安装边界来看，整体环形结构的中空内径预留了足够的走线空间，可容纳乐高动力组的电线、气动管路从中穿过，不会在回转过程中出现管线缠绕、拉扯的问题，适配带电动控制、气动控制的复杂乐高模型搭建需求。设计阶段针对3D打印工艺做了适配优化，采用ABS材料打印即可满足结构强度要求，打印过程中无需额外添加支撑结构，滚道部位的成型精度可直接满足钢球装配要求，打印完成后简单去除毛刺即可完成组装，无需二次精加工。

　　实际测试过程中，在满负载25公斤的工况下，连续回转上千次未出现结构变形、齿面磨损的问题，转动阻尼均匀，无明显卡顿点，可实现360度连续回转，定位精度可满足乐高模型的作业需求。除了乐高创意搭建场景外，该结构的设计思路也可作为小型轻量化回转支承的设计参考，用于小型自动化设备的回转工作台、小型展示台的回转部位，其孔位排布、滚道参数、齿轮啮合的设计逻辑，都可直接迁移到同类轻量化回转支承的开发中，缩短同类型产品的设计验证周期。结构的内外圈采用分体式设计，组装时可先将钢球填入滚道，再通过定位销完成内外圈的轴向限位，装配过程简单，后期维护时也可快速拆解更换磨损的钢球，无需整体报废零件。齿圈集成在内圈内侧，相比外齿式设计可节省径向安装空间，整体结构更紧凑，适合安装空间受限的小型设备场景。法兰面的安装孔采用通孔设计，既可以用螺钉从正面锁紧，也可以从背面穿装固定，适配不同的安装空间条件，安装灵活性更强。
