BMS-A10V无芯数字伺服执行器结构

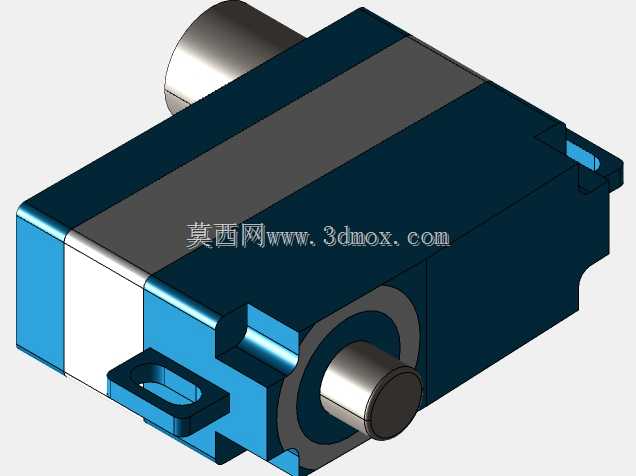

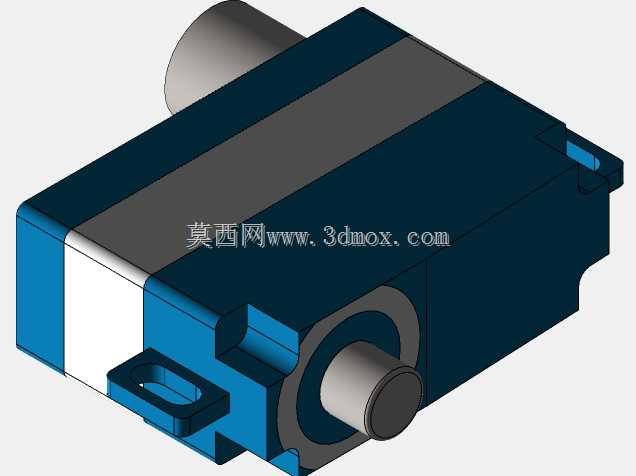

　　在小型自动化执行机构选型与结构适配过程中，这类无芯结构的数字伺服单元常出现在对响应速度、控制精度有明确要求的紧凑安装场景里，比如小型仿生机器人关节驱动、航模舵面控制、精密工位的小角度往复执行、小型自动化设备的点位摆角驱动等场景，相比传统带铁芯的伺服单元，无芯结构的转子惯量更低，启动与换向的滞后感更弱，在频繁正反转、小角度快速调整的工况下，动作跟随性的优势十分明显。从结构设计逻辑来看，这款伺服单元采用了双出轴的布局形式，主体外壳做了分区的结构强化，深蓝色的壳体部分承担内部传动组件与控制电路板的防护功能，侧面预留的带安装孔的凸耳是核心的安装定位基准，安装时需要注意凸耳的孔位公差与安装面的平面度要求，

　　避免强行锁附导致壳体变形挤压内部传动齿轮，引发卡滞或者回差变大的问题。主体的外形为规整的近似长方体结构，两端伸出的输出轴为同轴布局，轴径尺寸匹配常用的舵机摇臂安装公差，既可以单端安装执行摇臂驱动负载，也可以双端同步安装连接件实现对称负载的驱动，适配不同的安装空间约束。从功能特性上，这款伺服单元内置12位分辨率的数字控制回路，位置反馈的分辨率对应4096个定位步级，在额定工作行程90度的范围内，定位精度可以满足多数小型精密驱动的需求，不会出现模拟伺服常见的位置漂移、抗干扰能力弱的问题。扭矩输出特性覆盖了两种常规供电区间的参数，低压供电状态下可以满足轻载快速动作的需求，高压供电时输出扭矩翻倍，能够驱动更大惯量的负载，

　　同时速度参数也对应不同供电电压做了匹配，高压状态下的动作速度更快，适合需要快速到位的工位。设计过程中，壳体的散热结构做了隐性的集成，外壳的加强筋同时承担散热肋的作用，在持续带载工作时可以把内部驱动电路与电机产生的热量快速传导到外壳表面，避免内部积热导致的磁钢退磁、电路元件参数漂移问题。输出轴的支撑采用了双轴承的布局，靠近输出端的轴承承担径向负载，内侧的轴承辅助承受一定的轴向力，在带偏心负载工作时，能有效减少输出轴的径向窜动，保证位置重复定位精度的稳定性。安装边界方面，需要预留足够的接线空间，壳体侧面的走线槽位置要避开安装支架的遮挡，避免线材被挤压破损，同时双出轴的两端要预留摇臂转动的安全空间，

　　防止动作过程中摇臂与周边结构发生碰撞干涉。在实际建模装配时，要注意输出轴的止转平面与摇臂的配合公差，过松的配合会导致回差增大，过紧则会导致装配困难甚至挤裂塑料摇臂；壳体安装凸耳的锁附螺丝要采用规定长度的规格，过长的螺丝会伸入壳体内部触碰齿轮或者电路板，造成短路或者传动卡滞。这类伺服单元的内部传动采用了多级金属齿轮减速的结构，无芯电机的高转速低扭矩输出经过齿轮组减速后，在输出端得到合适的转速与扭矩匹配，齿轮组的啮合间隙在出厂时已经做了预紧调整，建模时不需要额外预留齿轮侧隙，直接按照实测的外形尺寸做装配干涉检查即可，在做整机结构的运动仿真时，可以把该伺服单元作为一个独立的运动副来设置，按照给定的速度、扭矩参数设置驱动约束，就能准确模拟实际工作时的动作状态，不需要拆解内部结构做详细的齿轮传动仿真，能有效提升整机设计阶段的建模效率。在做设备维护相关的结构设计时，要预留该伺服单元的拆装空间，不需要拆解周边其他组件就能完成伺服的更换与调试，降低后期维护的拆装工作量。
