兼容乐高的大型回转支承传动结构

　　在重型工程机械、模块化创意搭建领域，回转支承作为核心的回转承载部件，承担着连接固定基座与回转作业端、同时传递轴向载荷、径向载荷与倾覆力矩的关键作用，这款适配乐高搭建体系的回转支承结构，正是针对小型重载模块化搭建场景开发的专用传动支撑部件。从实际应用场景来看，这类结构可直接适配小型起重装置、模块化旋转工作台、创意机械臂底座等需要大扭矩回转支撑的搭建需求，填补了标准乐高标准件在重载回转支撑场景下的承载能力短板，解决了常规乐高齿轮回转结构刚性不足、负载下易跳齿、支撑间隙过大的问题。

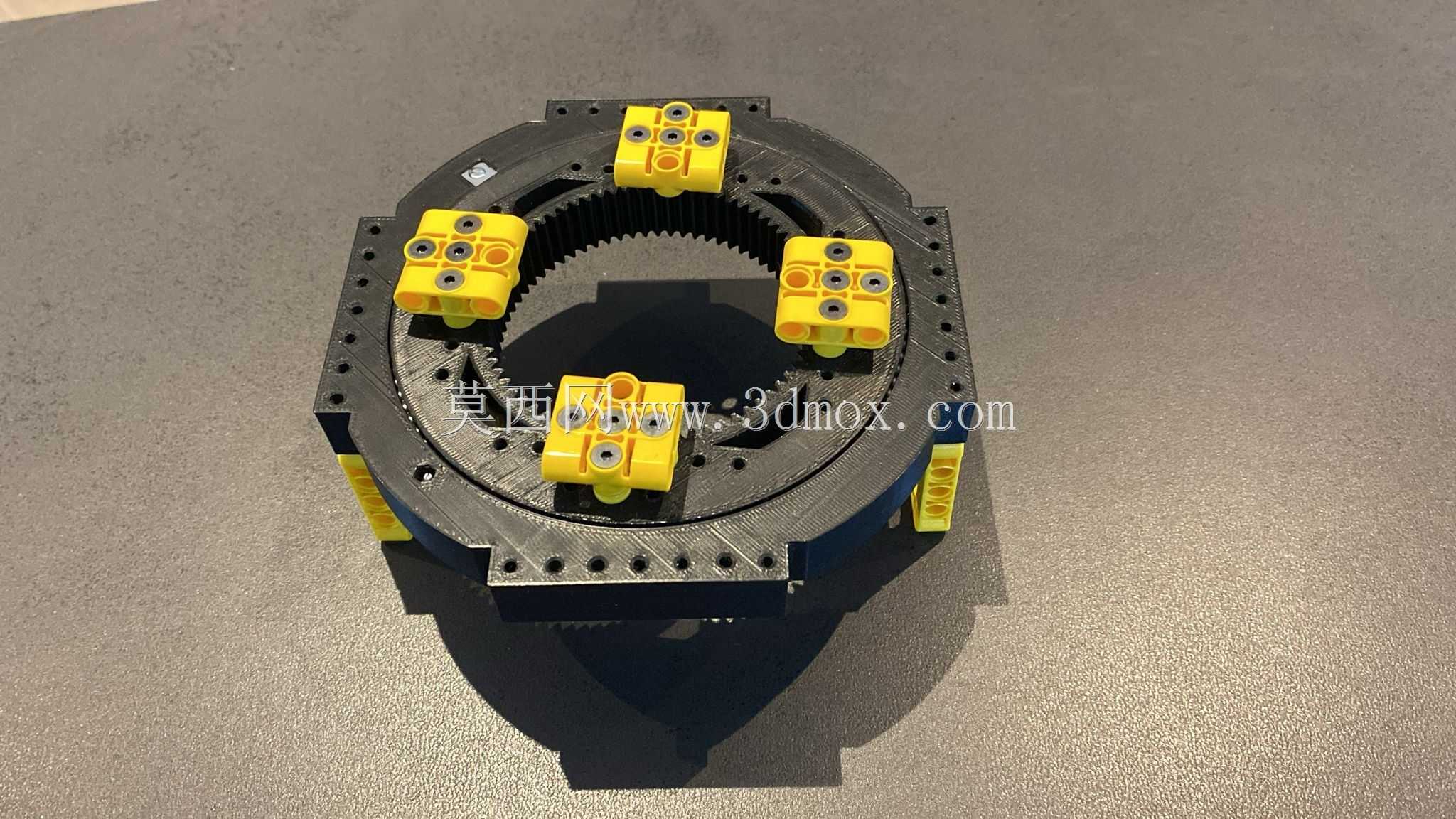

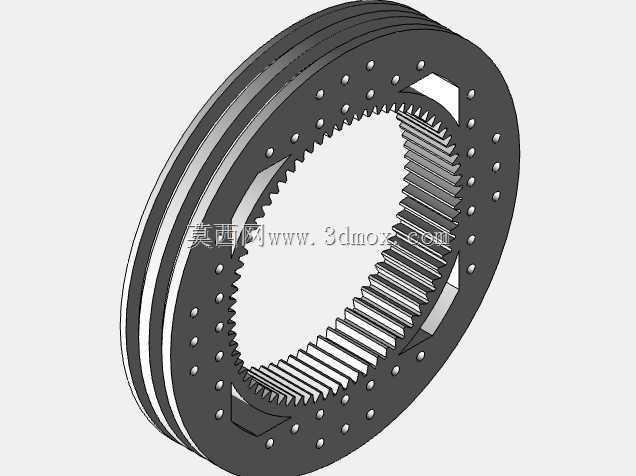

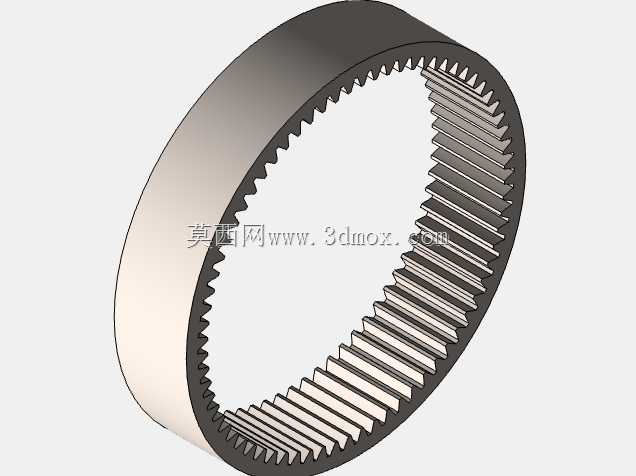

　　从功能特性层面看，该结构采用双排钢珠的承载设计，相比单排滚珠的回转支承结构，双排布置的钢珠可以将承载点均匀分布在两道滚道上，在相同外形尺寸下，轴向承载能力提升近一倍，同时能更好地承受偏心负载带来的倾覆力矩，实际测试中采用ABS材质打印制作的样件，可稳定承受10公斤的静态负载，完全满足小型模块化起重装置、旋转展示台的使用需求。传动部分采用内齿圈设计，齿模为1，齿形参数完全匹配乐高标准齿轮的啮合参数，中心安装位置与标准乐高齿轮的安装孔位完全对齐，可直接与乐高的各类传动齿轮、动力输出轴配合，不需要额外制作转接零件，大幅降低了模块化搭建的适配难度。

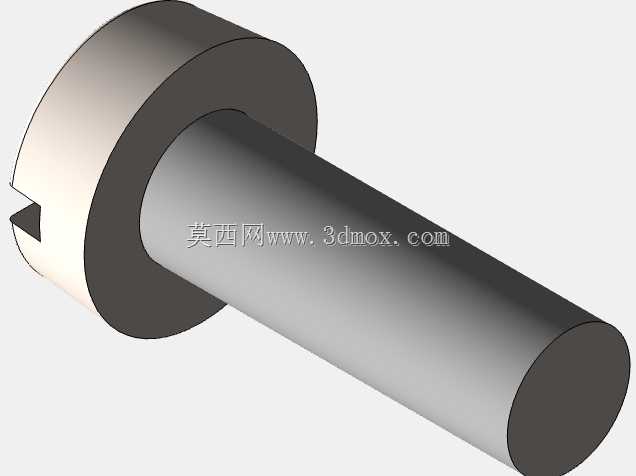

　　设计思路上，该结构优先考虑了搭建的便捷性与结构的坚固性，支承本体上的所有安装孔均预留了M3螺纹攻丝余量，搭建时可直接用M3螺钉将支承与乐高结构梁、其他功能部件进行刚性连接，相比单纯依靠乐高销钉的连接方式，螺钉连接的刚性更强，在重载回转过程中不会出现连接松脱、部件错位的问题。钢珠选用直径3.45毫米的标准微型钢珠，属于市面上极易采购的标准件，不需要定制特殊规格的滚珠，后期维护更换十分方便。内齿圈与外支承座之间的滚道采用对称式设计，装配时不需要区分上下方向，降低了装配出错的概率，同时滚道的间隙经过反复调整，既保证钢珠可以顺畅滚动无卡滞，又将回转间隙控制在0.1毫米以内，避免回转过程中出现过大的回程误差，保证传动精度。

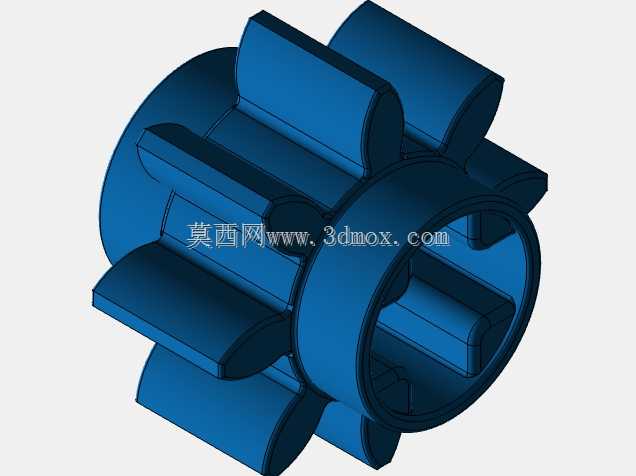

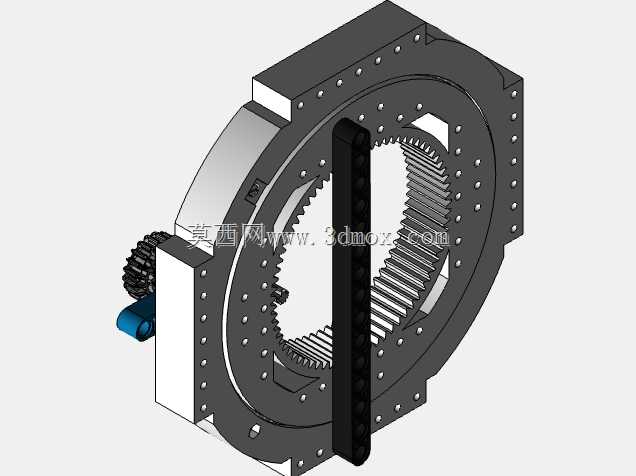

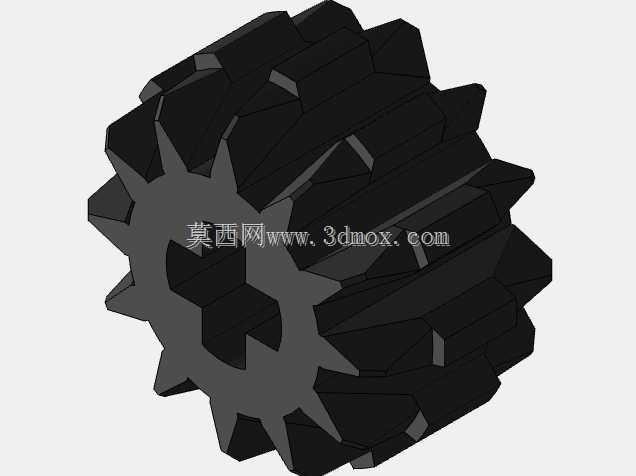

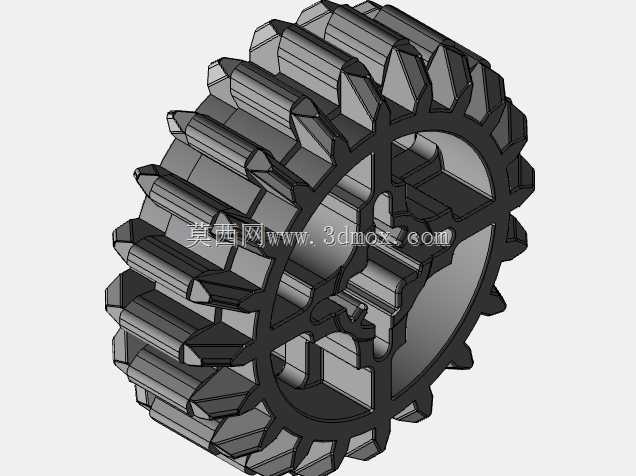

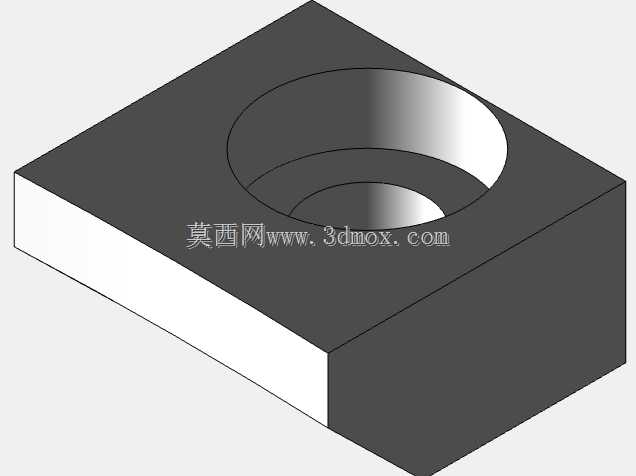

　　从安装边界与外形尺寸来看，该回转支承的外轮廓为带安装法兰的圆形结构，法兰面上均匀布置了多组安装孔，孔位间距完全匹配乐高 Technic 系列的孔梁标准间距，不管是直接用M3螺钉连接，还是通过转接件用乐高销连接，都可以实现快速对位。驱动侧预留了标准齿轮的安装空间，可适配小齿轮直接驱动内齿圈，驱动齿轮的安装中心距经过精确计算，保证齿轮啮合的侧隙处于合理范围，既不会因为侧隙过小导致传动卡滞，也不会因为侧隙过大出现回转空程过大的问题。支承的中心为通孔设计，可穿过管线、传动轴等部件，满足中空走线、穿轴的使用需求，适配旋转工作台过线、同轴双输出传动等特殊搭建场景。

　　在实际使用过程中，该结构的双排钢珠设计可以有效分散负载，当承受偏心负载时，两道滚道上的钢珠会共同承担倾覆力矩，避免单排钢珠结构在重载下出现滚道变形、钢珠卡滞的问题。内齿圈的齿形经过优化，与乐高齿轮啮合时的重合度更高，传动过程中噪音更低，动力传递更平稳，即使在满负载状态下回转，也不会出现跳齿、打齿的问题。对于三维建模从业者来说，该结构的建模过程完整覆盖了回转支承类零件的设计要点，包括滚道的曲面建模、齿圈的参数化生成、安装孔的阵列布置、装配间隙的预留等内容，可作为同类重载回转支撑结构设计的参考样例，帮助设计人员快速掌握小型回转支承的设计逻辑与参数匹配方法，在开发定制化小型回转部件时，可以直接参考该结构的钢珠排布方式、齿形匹配参数、安装孔位设计逻辑，缩短开发周期，减少反复试错的成本。对于模块化机械搭建爱好者来说，该结构解决了标准零件承载不足的痛点，可直接用于各类需要重载回转的创意作品中，提升作品的整体刚性与负载能力。
