乐高适配带齿圈回转支承结构设计

　　这款适配乐高搭建体系的回转支承结构，核心定位是满足创意机械搭建、小型教学演示装置、桌面级功能原型的回转承载需求，日常在乐高机械组MOC创作、青少年机械结构教学教具、小型桌面旋转工作台搭建场景中，能替代零散零件拼接的简易回转结构，解决传统搭建中回转间隙大、承载能力弱、无法传递周向扭矩的痛点。

　　从实际使用逻辑出发，该结构整合了回转支承的核心功能与乐高体系的安装适配性，外圈集成直齿齿圈，可直接与乐高标准齿轮啮合实现周向驱动，不需要额外加装传动转接零件；端面均匀排布的适配孔位完全匹配乐高标准销、轴的安装尺寸，所有孔位预留攻丝余量，既可以直接用乐高标准连接件完成拼接，也能通过攻丝搭配金属紧固件实现更高强度的固定，适配从纯积木搭建到混合材质原型制作的多元需求。

　　设计阶段优先平衡了成本与性能，没有采用高成本的定制回转支承方案，而是选用通用低成本滚针挡块配合标准61706-2RS轴承作为回转核心，止动结构适配TC4052或NTA4052这类通用止推垫片，在控制整体制作成本的前提下，保证了回转结构的径向与轴向承载能力，实际测试中可以承受单悬臂搭建的小型机械臂、旋转展示台的负载，不会出现常规积木回转结构的卡顿、松垮问题。

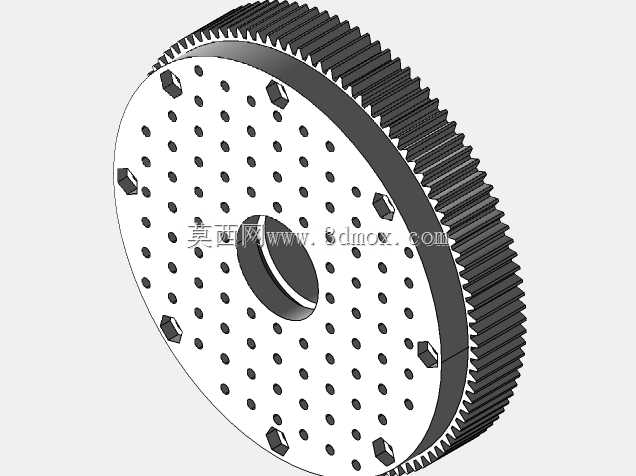

　　结构的安装边界做了充分的适配考量，整体为圆盘式结构，外圈齿圈的齿形参数匹配乐高标准齿轮模数，啮合侧隙控制在合理范围，既不会因为过紧导致传动卡滞，也不会因为侧隙过大出现回转空程；端面的安装孔采用等距环形排布，孔位间距完全对齐乐高标准梁的孔距，不管是平行安装还是垂直转接，都能直接和乐高标准结构件完成锁附，不需要额外设计转接板。中心通孔预留了足够的穿线空间，搭建带电控的旋转结构时，导线可以直接从中心孔穿过，避免走线干涉回转运动。

　　从结构细节来看，滚针挡块的排布做了均载优化，多组滚针沿圆周均匀分布，将轴向载荷均匀分散到整个支承面，避免局部应力集中导致的磨损加快；轴承的选型兼顾了径向定位精度与回转顺滑度，双密封结构可以阻挡搭建过程中进入的灰尘、碎屑，延长结构的使用寿命；外圈齿圈的齿宽做了加厚处理，和乐高齿轮啮合时的接触面积足够，传递扭矩时不会出现断齿、跳齿问题，即使驱动小型负载做连续回转，也能保持稳定的传动比。

　　实际选型使用时，需要注意该结构的承载上限，由于采用低成本通用轴承与塑料原型零件，不适合大负载、高转速的工业场景，更适合低转速、轻负载的创意搭建与教学场景；安装时要保证支承端面与安装面的平行度，避免偏载导致轴承受力不均，加快磨损；如果需要更高的连接强度，可以对端面安装孔进行攻丝处理，搭配金属螺丝替代乐高塑料销，能大幅提升结构的连接刚性，满足功能原型的测试需求。
