紧凑型U型M5安装小把手结构设计

　　这款U型小把手的设计初衷，是解决狭小安装空间内的手动操作握持需求，在很多紧凑型设备、小型工装夹具、便携检测仪器、机柜侧装操作位这类没有足够空间布置大尺寸拉手的场景里，常规外凸式长手柄要么会干涉周边设备走线、相邻部件的运动行程，要么会超出设备外廓尺寸影响运输与现场安装，这款小把手刚好能适配这类局促的安装边界。从实际使用场景来看，这类小把手常被用在小型设备的检修门快开结构、小型工装的快速取放位、桌面型检测设备的侧部提携位，还有一些需要手动抽拉的小型模组导轨端位，因为整体外廓没有多余的外凸棱角，安装后不会勾挂现场的线缆、操作人员的工作服，在洁净车间、实验室设备这类对设备外廓整洁度有要求的场景里也很适用。

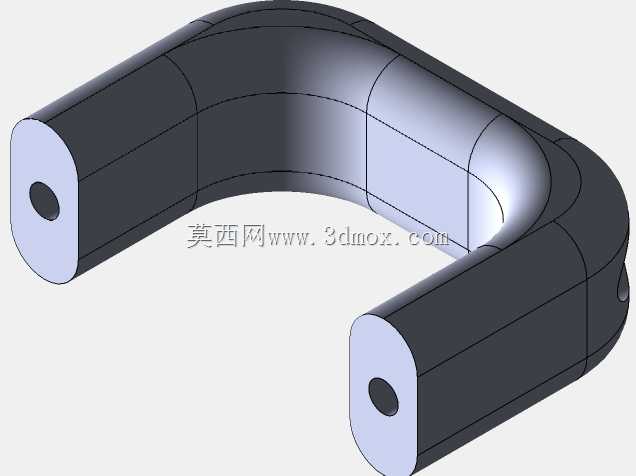

　　从功能特性上看，这款把手采用两端沉孔安装的方式，适配M5规格的紧固件，安装后螺丝头部完全沉入把手本体内部，不会在握持面形成凸起，操作人员握持时不会被螺丝棱边刮蹭，握持的接触面做了圆弧过渡处理，没有尖锐的直角边，即使长时间手动提携、反复抽拉操作，也不会出现硌手的问题。把手的主体弯折段做了等截面的圆滑过渡，没有应力集中的直角转角，在承受常规的手动拉拽载荷时，应力会均匀分布在整个弯折弧段，不会出现转角处应力集中断裂的问题，即使采用常规的工程塑料或者铝合金切削加工，也能满足日常手动操作的强度要求。

　　设计思路上，这款把手没有采用复杂的曲面造型，整体可以通过长方形坯料多次切削加工成型，不需要复杂的模具抽芯结构，不管是小批量机加工制作，还是开模注塑批量生产，都能很好的控制加工成本。两端的安装孔设计为通孔结构，现场安装时可以根据实际的安装板厚度调整螺丝的旋入深度，不需要严格匹配固定长度的紧固件，对现场安装的容错率更高；安装孔的位置设置在把手两端的端面中心，安装时两个安装孔的中心距可以根据实际需求做小幅调整，不需要改动把手的主体握持段结构，就能适配不同安装孔位的基座。

　　从安装边界来看，这款把手的整体厚度控制在较薄的尺寸范围内，安装后突出安装面的高度很低，在一些安装面后方有运动部件、走线空间的场景里，不会占用过多的后部空间，两个安装端的端面为平面，安装时可以完全贴合安装基座的表面，不需要在安装基座上做额外的沉台避让，只需要在安装板上打两个对应规格的通孔，就能完成安装固定。把手的内弯空间刚好能容纳成年人的两根手指握持，不需要整手握持就能完成拉拽、提携、抽拉的操作，在操作空间仅能容纳手指伸入的狭小位置，也能顺利完成操作动作。

　　在实际选型应用时，需要注意安装面的平面度，如果安装面存在较大的形变或者凹凸不平，安装时不要过度锁紧螺丝，避免把手本体因为安装应力出现开裂；如果应用在有油污、腐蚀介质的场景，可以选择对应的耐油、耐腐蚀材质加工，不需要改动整体结构尺寸就能直接适配。这款把手的结构没有多余的装饰性设计，所有的造型特征都服务于实际操作与安装需求，没有为了外观增加不必要的加工特征，不管是3D打印打样验证，还是传统机加工、批量注塑生产，都能快速实现成品制作，非常适合各类紧凑型设备的小空间操作位使用。
