微型铜管焊接用夹持镊子结构设计

　　在精密制冷管路加工、小型电子元器件引脚焊接、微型液压管路组对的作业场景中，细小管径的铜管夹持一直是一线操作的痛点——常规尖嘴钳夹持力过大容易造成薄壁铜管变形，普通医用镊子夹持刚性不足，焊接时受热后容易出现夹持偏移，无法保证焊缝对接的同轴度要求。这款针对微小铜管焊接作业设计的夹持镊子，从实际操作的受力逻辑出发做了结构优化，完全适配精密焊接工位的手动操作需求。

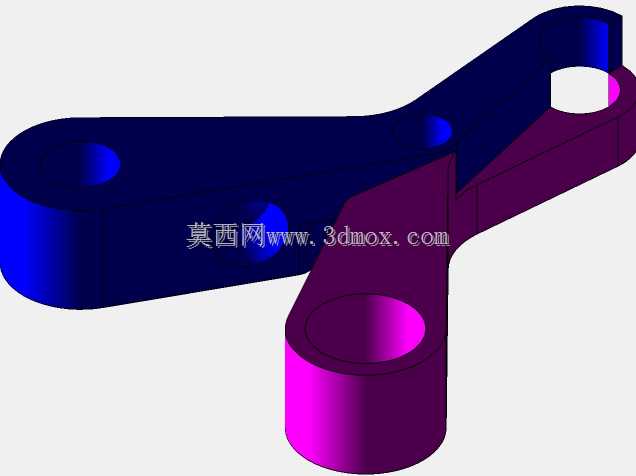

　　从结构设计逻辑来看，这款镊子采用了对称式双片铰接结构，铰接点设置在整体长度的三分之一位置，靠近夹持端一侧，利用杠杆原理放大操作端的握持力，同时保证夹持端的开合角度控制在0-15mm区间，既可以夹持直径1mm以下的毛细铜管，也能适配最大6mm直径的常规微型铜管。两片钳体采用等厚度矩形截面坯料加工，没有做多余的曲面减重，一方面是保证焊接作业时的结构刚性，即使靠近焊接火焰区域受热，钳体也不会出现翘曲变形，另一方面矩形截面的坯料可以直接通过线切割一次加工成型，不需要后续的复杂铣削工序，加工成本更低，适合小批量工装的快速制作。

　　夹持端的接触面做了平直化处理，没有加工齿形纹路，避免夹持薄壁铜管时在管壁留下压痕，对于需要后续做气密性测试的制冷管路来说，无压痕的夹持可以减少管壁应力集中点，降低焊接后管路开裂的风险。握持端做了圆弧过渡的指圈结构，指圈内径适配成年人手指的常规尺寸，操作时可以将拇指与无名指分别套入两个指圈，食指搭在铰接点上方的位置，单手握持即可精准控制夹持力，长时间操作也不会出现手部疲劳。

　　从安装与使用边界来看，这款镊子属于纯手动工具，不需要额外的安装固定，整体展开后的最大外形尺寸控制在120mm长度范围内，收纳时可以完全闭合，闭合后的整体厚度不超过8mm，可以直接放入工装工具盒的常规隔层中，不会占用过多工位空间。铰接位置采用简单的铆钉铆接结构，铆接间隙控制在0.02mm以内，既保证两片钳体可以灵活开合，又不会出现左右晃动的旷量，夹持时两个钳口的贴合面可以完全对齐，不会出现错位夹偏铜管的问题。

　　在实际焊接作业中，这款镊子的夹持位置距离焊接点的安全距离经过优化，当夹持端距离焊接火焰中心15mm位置时，握持端的温度不会超过40摄氏度，不需要额外加装隔热套就可以长时间连续操作，避免了常规镊子因为导热过快导致的烫手问题。钳体材料可以根据实际作业场景选择，常规无特殊耐腐蚀要求的工位可以采用65Mn弹簧钢制作，淬火后硬度达到HRC40-45，既有足够的夹持刚性，又有一定的弹性，松开后可以自动复位到张开状态；如果是焊接腐蚀性较强的铜管介质管路，可以更换为304不锈钢材质，虽然弹性稍差，但抗腐蚀能力更强，适合在有酸碱氛围的焊接工位使用。

　　不同于常规通用镊子的泛用设计，这款结构专门针对微小铜管的焊接作业做了适配，没有多余的功能结构，所有的尺寸设计都围绕焊接操作的实际动作展开：钳体的开合角度经过反复验证，既不会因为开度过大导致操作时手指张开幅度过大影响稳定性，也不会因为开度过小无法适配常规尺寸的铜管；夹持端的长度控制在25mm，可以深入到狭小的设备内部空间完成管路对接，比如小型制冷压缩机的内部管路焊接、电子设备散热铜管的组对等场景，常规长度的镊子无法深入的位置，这款结构的夹持端可以轻松抵达，同时保证足够的夹持力。

　　在加工工艺性方面，整个结构没有复杂的曲面特征，所有轮廓都是直线与圆弧过渡，不管是采用线切割加工单件试制，还是采用冲压工艺做批量生产，都可以快速实现，不需要定制特殊的成型刀具，加工后的钳体只需要做边缘去毛刺处理，夹持面做简单的抛光就可以投入使用，后期维护也非常简单，如果铰接位置出现磨损，只需要更换铆钉就可以恢复精度，不需要整体报废，非常适合车间工位做常备工装使用。
