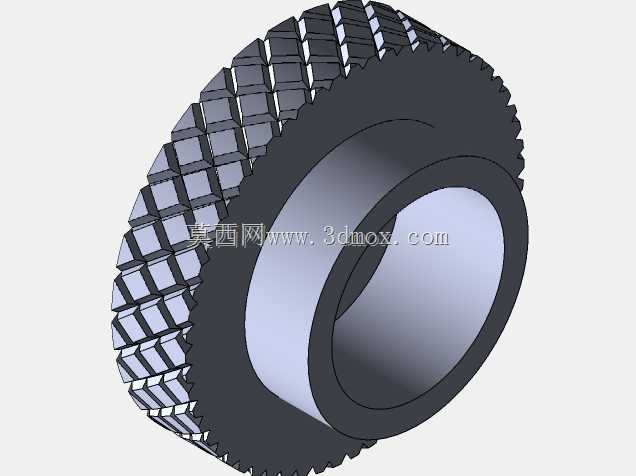

带网纹滚花内六角安装螺纹旋钮

　　在各类小型实验装置、桌面级工装夹具、检测仪器的手动调节工位上，这类带网纹滚花的螺纹旋钮是出镜率极高的手动操作件，很多刚入行的结构设计人员在选型时容易忽略旋钮的握持摩擦力与安装适配性，要么选了外表面光滑的旋钮导致戴防滑手套操作时打滑，要么选了一体成型的调节螺杆无法适配不同安装深度的面板，最后打样出来的操作件手感差、适配性弱，还要反复改模调整。这款旋钮的设计逻辑完全从现场操作的实际痛点出发，外圈采用双向交叉的网纹滚花结构，不是常见的单方向直纹滚花，直纹滚花在手指沾有少量切削液、防锈油的时候，周向拧动的摩擦力会骤降，很容易出现拧不动、滑手的情况，而交叉网纹形成的方格状凸起，不管是手指干燥、沾有少量油污，还是佩戴薄款丁腈手套操作，

　　都能提供足够的周向摩擦力，不需要额外施加过大的正压力就能完成拧紧、调节动作，长时间操作也不会让指腹产生明显的压痕痛感。旋钮的内孔做了适配内六角螺钉的穿装设计，不是和调节螺杆做成一体的结构，这种分体式的安装结构给现场装配留了足够的调整空间：如果安装面板的厚度有偏差，或者需要调节旋钮的伸出高度，只需要更换不同长度的内六角螺钉即可，不需要重新加工旋钮本身，对于小批量定制的设备来说，这种设计能大幅减少备件的种类，降低装配的物料管理成本。内孔和螺钉的配合间隙控制在0.1mm以内，既不会因为间隙过大导致旋钮安装后出现径向晃动，也不会因为间隙过小导致螺钉穿装困难，即使是没有经验的装配工人，也能快速完成旋钮的组装。从安装边界来看，

　　这款旋钮的轴向厚度控制得比较紧凑，不会在面板外侧突出过多的尺寸，适合安装在操作空间局促的设备侧面、台面下方等位置，不会和周边的管线、其他操作件产生干涉；外圈的滚花凸起高度控制在0.3mm左右，既保证了摩擦力，也不会因为凸起过高容易积攒灰尘、切削碎屑，日常维护时用车间常用的压缩空气一吹就能清理干净表面的杂物，不需要额外的擦拭清洁。在实际功能上，这款旋钮既可以作为小型工装的快速锁紧件，比如用来固定工装的可调定位挡块，不需要借助扳手就能快速松开、拧紧，调整工件的定位位置；也可以作为检测仪器上的微调旋钮，配合内部的螺纹副实现小行程的位置调节，滚花带来的清晰触感能让操作人员精准控制拧动的角度，不会因为打滑导致调节过量。

　　很多设计人员在做这类手动旋钮的时候，容易把内孔和螺钉做成过盈配合，觉得这样连接更牢固，但实际车间装配的时候，过盈配合的旋钮需要敲装才能装到螺钉上，后期维护更换的时候很难拆下来，反而增加了维护成本，这款旋钮采用的是间隙配合加侧面紧定的可选结构，如果需要更牢固的连接，只需要在旋钮侧面加工一个小的紧定螺钉孔，拧入紧定螺钉就能把旋钮和内六角螺钉锁成一体，不需要敲装，拆装都很方便。另外，旋钮的端面做了小的倒角处理，没有尖锐的棱角，操作人员在快速操作的时候即使碰到旋钮端面，也不会被划伤，符合设备操作件的安全设计要求。从加工工艺的角度来看，这款旋钮的外形适合用圆棒料直接车削加工，滚花工序可以在普通车床上用网纹滚花刀一次加工完成，不需要复杂的工装夹具，加工成本低，量产的时候一致性也容易保证，不管是小批量的设备定制，还是大批量的仪器生产，都能很好地控制零件成本。
