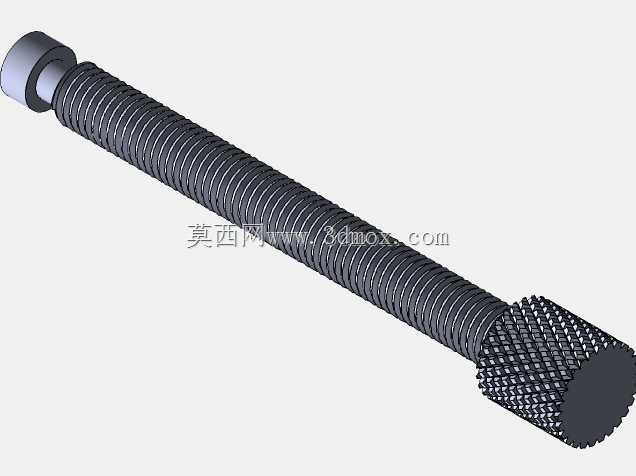

带滚花固定尾5/16-18螺纹调节大螺丝

　　在工装夹具、小型手动调节机构、轻工设备进给定位模块里，这类带滚花头与固定尾端的螺纹件是出镜率极高的基础零件，很多做非标治具的工程师在做手动微调结构时，第一时间会想到这类结构，不用额外配套旋钮，直接靠手指拧动就能实现线性位移调节，省去了额外装操作件的装配工序。从实际使用场景来看，它最常出现在小型台钳的进给调节端、木工定位靠山的微调螺杆、3D打印平台的调平组件、小型试验台的档位调节结构里，也会用在一些不需要频繁大行程传动、仅靠手动就能完成位置锁定的工装定位场景，相比普通外六角螺丝，它不需要借助扳手就能操作，在调试空间狭窄、无法容纳扳手转动的工位上优势尤其明显。

　　设计这款零件的时候，首先要考虑的是手动操作的摩擦力需求，头部的滚花采用网纹滚花结构，滚花的齿距、齿深都要匹配成年人手指的触感，齿太浅拧的时候容易打滑，齿太深又容易硌手，长期操作会让操作人员产生不适感，滚花段的直径要比螺纹大径大出2到3毫米，保证手指捏持的时候有足够的接触面积，不会因为施力面太小导致拧不动。螺纹段采用5/16-18的统一螺纹，这是英制粗牙螺纹的常用规格，牙型角60度，粗牙的螺距在手动调节的时候进给速度适中，不会因为螺距太小拧很多圈才走一点距离，也不会因为螺距太大导致调节精度不够，螺纹的公差选6g级，既能保证和配套内螺纹件的顺畅配合，不会出现卡滞、咬死的情况，又能控制配合间隙在合理范围，避免调节的时候出现窜动间隙影响定位精度。

　　尾端的固定尾结构是这款螺丝和普通全螺纹螺丝最大的区别，尾端做了缩径的光轴段，光轴直径比螺纹小径小0.5毫米左右，光轴末端做了小尺寸的圆柱凸台，这个结构是用来和被推动的工件做卡接连接的：装配的时候光轴段穿入被推动件的连接孔，末端的凸台卡在连接孔外侧的卡槽里，这样拧动螺丝头部的时候，螺杆自身转动不会带动被推动件跟着转，只会把螺纹的旋转运动转化为被推动件的直线位移，不会出现工件跟转的问题，这也是它专门用来做推动工件、调节位置的核心结构设计。从安装边界来看，整个零件的总长度要匹配调节行程的需求，螺纹段的有效长度要比最大调节行程多出3到5个螺距的余量，保证调到最大行程位置时还有足够的螺纹啮合长度，不会出现滑牙脱开的风险；头部滚花段的长度控制在12到15毫米，刚好是成年人手指捏持的舒适长度，太长会浪费结构空间，太短捏持的时候施力不足。

　　做三维建模的时候，螺纹部分如果是用于装配干涉检查，可以用装饰螺纹线简化表达，如果是用于加工出图或者3D打印样件验证，就要准确画出螺旋牙型，滚花部分不用逐个画出每一个滚齿，用纹理贴图或者阵列特征做简化表达即可，重点要保证尾端固定凸台的尺寸精度，因为这个位置是和被连接件配合的关键尺寸，公差要控制在h7级，保证装配的时候能顺畅卡入卡槽，不会出现松旷或者装不进去的情况。实际使用中还要考虑螺纹的润滑，在长期频繁调节的工况下，要在螺纹副上涂抹少量锂基脂，减少螺纹磨损，延长零件使用寿命，滚花头部不需要做表面处理，保持金属本色的粗糙质感就能保证足够的摩擦力，如果是用在潮湿环境里，可以做发黑或者镀锌处理提升防锈能力，但要注意镀层厚度不能太厚，避免影响螺纹的配合精度。
