带滚花防滑结构的大规格外螺纹连接柱

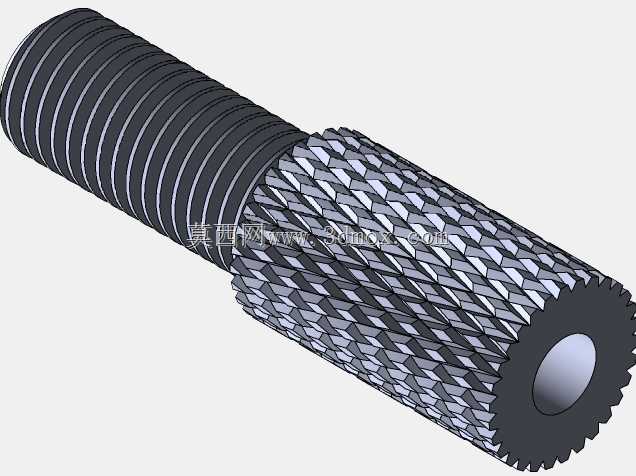

　　在手动装配工位、工装夹具调试、流体管路接头预装这类需要频繁手动拆装、又要保证一定连接强度的场景里，普通全螺纹螺栓往往需要借助扳手拧紧，不仅操作效率低，还容易在频繁拆装过程中刮伤配套工件表面，这款带网纹滚花结构的螺纹连接柱，就是针对这类手动操作场景做的定向结构优化。从结构功能上看，该零件主体为3/4-10规格的统一外螺纹段，这个螺纹规格属于大径约19mm的粗牙螺纹，本身具备较好的抗拉强度与抗松动能力，适合中等载荷的紧固连接需求，外螺纹段的长度可以根据配套的连接件厚度做适配调整，保证螺纹旋合长度满足机械设计手册里要求的不小于1倍螺纹公称直径的防脱标准，避免螺纹啮合不足导致的滑牙、连接失效问题。零件中段设计了全长范围的网纹滚花结构，

　　滚花的网纹夹角、齿深都按照手动操作的摩擦力需求做了匹配，既不会因为齿纹过锐划伤操作人员手部，也能保证手部干燥或者沾有少量轻质油污的时候，依然能提供足够的旋转扭矩，不需要借助额外工具就能完成拧紧与拆卸操作，这种设计在需要徒手调整安装位置的场景里，能大幅降低辅助工具的使用频次，提升装配调试的效率。零件的端部设计了内凹的1/2-13规格内螺纹孔，这个内螺纹孔的作用是实现转接连接，不需要额外加工转接接头，就可以直接在该螺柱的端部安装对应规格的小尺寸紧固件、管路接头或者定位销，拓展了零件的连接适配范围，比如在垫片组件安装场景里，外螺纹段穿过垫片的安装孔后，端部的内螺纹可以直接连接拉紧杆或者定位杆件，不需要额外配置螺母，减少了装配的零件数量。

　　从设计思路上看，这款零件没有采用常规的全外螺纹加六角头的结构，而是把六角拧紧头替换成了滚花握持段，核心是适配手动无工具安装的需求，滚花段的外径比外螺纹的大径略大1.5mm左右，一方面可以在旋入螺纹孔的时候起到限位作用，避免旋入过深导致的螺纹损伤，另一方面更大的握持直径能让手动旋转的时候力臂更长，相同握持力下能输出更大的拧紧扭矩，保证连接的可靠性。零件端部的内螺纹孔做了倒角导向处理，安装配套螺丝的时候可以快速对准，不会出现螺纹错扣的问题，内螺纹的深度按照不小于1.5倍内螺纹公称直径设计，保证转接连接的时候有足够的螺纹啮合长度，承受轴向拉力的时候不会出现螺纹脱开的问题。在安装边界上，

　　该零件的外螺纹段适配3/4-10规格的内螺纹孔或者配套螺母，安装时需要预留的操作空间只需要满足手部能握住滚花段旋转即可，相比六角头螺栓需要预留扳手的回转空间，该零件的安装空间要求降低了近40%，在狭小的工装内部、设备侧边的操作位上使用时，不会因为空间不足导致无法拧紧。滚花段的外圆做了同轴度管控，和外螺纹段的同轴度公差控制在0.1mm以内，旋入安装孔后不会出现偏斜，保证端部内螺纹连接的零件和主体保持同轴，避免连接后出现附加的弯曲应力。实际使用中，这类滚花螺柱常被用在试验工装的快速装夹、小型设备的外壳手动固定、流体管路的手动预紧接头、垫片组件的拉紧定位等场景，相比普通的手拧螺丝，它的主体螺纹规格更大，能承受的连接载荷更高，端部的内螺纹转接结构也让它的使用场景更灵活，不需要针对不同的连接需求定制多种规格的紧固件，减少了备件的种类与库存压力。建模过程中，滚花结构的建模需要注意网纹的螺旋升角和实际加工的滚花参数匹配，不能出现齿形错位的问题，外螺纹和内螺纹的牙型要符合统一螺纹的标准参数，保证和标准紧固件的互换性，零件的所有锐边都做了0.2mm的倒钝处理，避免手动操作的时候割伤手部，也能去除加工过程中产生的毛刺，保证装配时不会因为毛刺刮伤配套工件的表面。
