适配30毫米挤压铝型材的带螺孔焊接角盖

　　在工业铝型材框架搭建、小型设备机架组焊、非标工装连接结构的现场施工中，这类适配30毫米规格挤压铝合金型材的角部连接件，是解决三向型材交汇位置连接强度与外观规整度的常用零件。不同于常规采用螺栓锁紧的外置角码，这款角盖采用焊接固定的设计逻辑，核心是针对需要永久固定、无后期拆装需求的型材连接节点，避免螺栓外露带来的积尘、勾挂风险，同时让角部过渡更顺滑，减少框架边角的尖锐凸起带来的安全隐患。

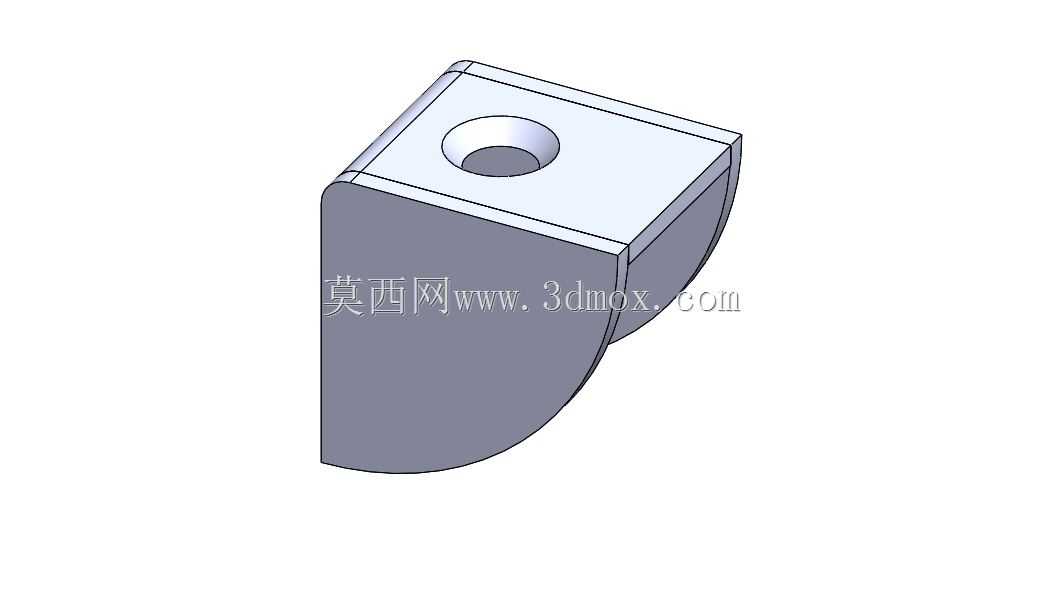

　　从结构功能上看，零件本体预留了一个贯通的带沉台螺孔，这个螺孔的作用并非用于角盖自身与型材的固定，而是为框架外侧的板件安装、外挂附件挂载预留连接点位——比如在设备机架外侧封亚克力防护板、安装小型传感器支架、固定走线槽时，不需要在铝型材上额外钻孔攻丝，直接通过这个预留螺孔用螺栓就能完成附件固定，避免了后期在挤压型材上加工带来的型材变形、内壁螺纹强度不足的问题。角盖的两个垂直贴合面，分别对应30毫米挤压铝型材的两个相邻外侧面，贴合面的尺寸公差按照铝型材的行业通用公差做了适配，安装时能完全贴合规整的型材外壁，不会出现贴合缝隙过大导致焊接虚焊、焊后错位的问题。

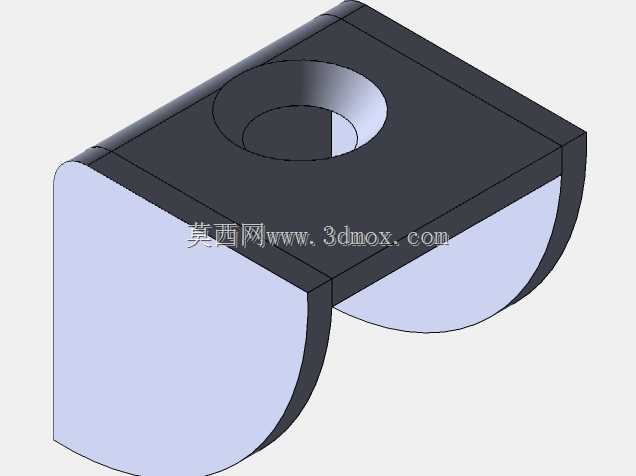

　　设计过程中，工程师特意将角盖的外露侧做了圆弧过渡处理，而非直角棱角结构，一方面是匹配挤压铝型材本身的边角圆弧特征，让焊接完成后的角部外观和型材本身的线条保持一致，减少后期打磨整形的工作量；另一方面圆弧结构能分散焊接时的应力集中，避免焊后冷却过程中角部出现应力裂纹。零件的下半部分采用半圆弧收边结构，刚好覆盖三根型材交汇时的内角空隙，焊接时熔池可以顺着圆弧面自然填充，不需要额外填补焊缝缺口，焊后只需要简单打磨就能得到平整的角部外观。

　　从安装边界来看，这款角盖的整体尺寸完全适配30毫米边长的正方形截面挤压铝型材，安装时不需要对型材端部做额外的裁切加工，只需要将三根型材按照三向垂直的位置点焊定位后，把角盖扣在交汇的外角位置，确认两个贴合面完全贴紧型材外壁后，沿着贴合边完成满焊即可。预留的螺孔位置距离两个贴合面的距离经过精准计算，安装螺栓时扳手的操作空间不会被型材侧壁遮挡，常规的内六角扳手就能顺利完成螺栓锁紧操作，不需要使用特殊工装。

　　在实际应用场景里，这类角盖常被用在小型自动化设备的底部框架角部、铝型材材质的工作台边角、物料周转料架的连接节点位置，相比塑料材质的角部护盖，焊接固定的铝合金角盖和型材本体材质一致，焊后整体强度更高，不会因为设备运行的振动、物料磕碰出现护盖脱落的问题；相比纯焊接的无孔角码，预留的螺孔能大幅减少后期附件安装的加工工作量，尤其是在设备改造、附件加装的场景下，不需要破坏原有框架的焊接结构，就能完成新增部件的固定。

　　结构设计上，零件的壁厚保持均匀一致，避免焊接时因为壁厚差过大出现局部烧穿、焊后变形的问题，螺孔的沉台深度刚好匹配常用的内六角螺栓头尺寸，螺栓锁紧后头部完全沉入沉台内，不会突出角盖表面，保证外侧面的平整性，不会对后续安装的外装板件造成干涉。角盖和型材贴合的两个端面没有做倒角处理，目的是让焊接时的焊缝可以沿着贴合边形成均匀的焊脚，不需要刻意对齐坡口，降低现场焊接的操作难度，即使是经验不算特别丰富的焊工，也能焊出规整牢固的连接节点。
