玩具机器人用防滑橡胶行走轮结构

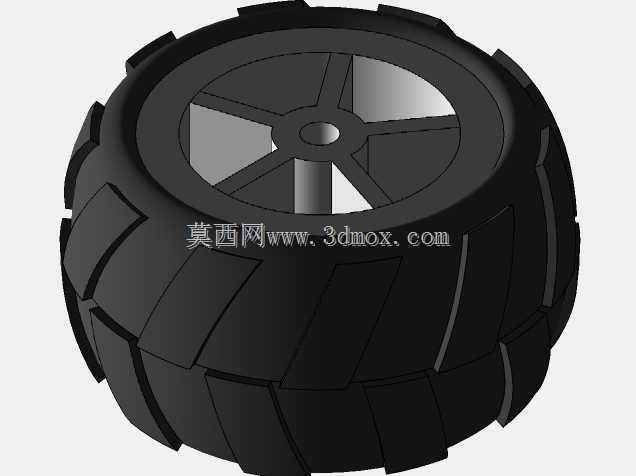

　　这类行走轮主要面向小型教育机器人、桌面玩具移动平台、小型智能巡检演示装置的行走端配套使用，在小型移动载具的行走系统里，轮体的抓地表现、转动同轴度、安装适配性直接决定设备运行的平稳性，不少入门级移动机器人调试阶段出现的走偏、打滑、越障卡顿问题，追根溯源都和轮体的结构设计、胎面纹路选型、轮毂安装位公差匹配度直接相关。从结构设计逻辑来看，这款轮体采用橡胶胎面加硬质轮毂的分体组合思路，胎面选用大颗粒块状防滑纹路，纹路凸起高度、块体间隙都针对平整桌面、短绒地毯、轻微起伏的PVC地面做了适配，块状纹路的边缘做了小角度倒角，既可以在硬质光滑地面增大接触摩擦力，避免起步、急停阶段出现打滑空转，也能在经过微小颗粒障碍物时，

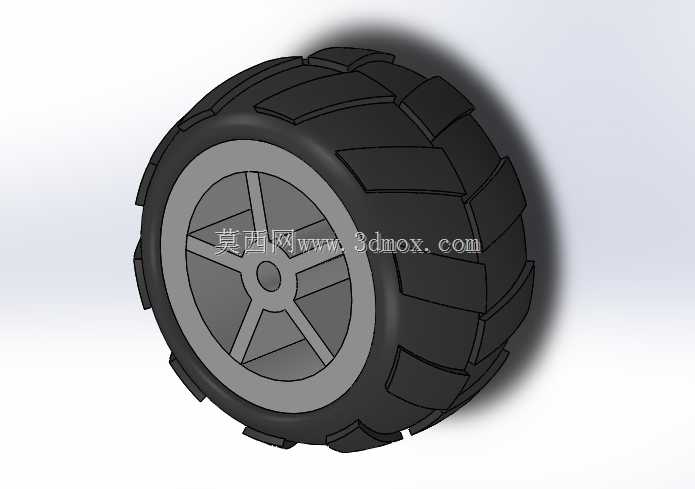

　　通过纹路块的形变让胎面始终保持足够的接地面积，不会因为局部垫起导致轮体接触面积骤降出现驱动力不足。轮毂部分采用辐条式支撑结构，五组辐条从中心安装位均匀向外延伸到轮辋位置，在保证整体支撑强度的前提下尽可能降低轮体自身转动惯量，对于小型直流减速电机驱动的移动平台来说，更低的转动惯量意味着电机启停响应更快，低速行走时的顿挫感会明显降低，也能减少电机启动瞬间的电流冲击，延长小型驱动电机的使用寿命。中心安装位做了同轴定位凸台设计，和驱动输出轴装配时可以直接靠凸台保证轮体和电机轴的同轴度，不需要反复调试轮体偏摆，安装时只需要将轴插入中心孔位，锁紧侧面的顶丝就可以完成固定，对于批量组装的玩具、教育机器人产品来说，

　　这种结构能大幅降低装配环节的调试工时，减少因为装配同轴度不足导致的轮体偏磨、行走走偏问题。从安装边界尺寸来看，轮体的整体外径适配小型移动平台的底盘离地间隙要求，胎面宽度兼顾了行走稳定性和转向灵活性，不会因为胎面过宽导致转向阻力过大，增加舵机或者差速转向的负载，也不会因为胎面过窄导致侧倾稳定性不足，在平台带载小重量传感器、电池组件的情况下，依然可以保持稳定的行走姿态，不会出现侧翻风险。轮辋和橡胶胎面的结合位置做了环形卡槽结构，橡胶胎体硫化装配时可以卡在卡槽内，长时间转动、反复正反转切换的情况下不会出现胎面和轮毂相对滑动、脱开的问题，哪怕是在频繁启停、反复变向的机器人竞赛演示场景下，也能保持结构连接的可靠性。在实际选型应用中，

　　这类轮体不需要额外搭配独立减震结构，橡胶胎面自身的材质形变就可以吸收微小地面起伏带来的震动，避免平台上搭载的小型传感器、电路板因为持续震动出现接线松动、检测精度下降的问题，相比硬质塑料一体轮，这种橡胶加硬塑轮毂的组合在行走噪音控制上也有明显优势，在室内桌面运行时不会产生明显的轮体滚动噪音，更适合家用玩具、教育演示类产品的使用场景。设计过程中需要重点关注轮毂安装孔和电机轴的公差配合，孔位公差控制在合理的过渡配合区间，既不会因为间隙过大导致转动时出现旷量，也不会因为过盈量太大导致装配难度提升，辐条的厚度需要结合材质的抗冲击性能做校核，保证轮体从桌面高度意外跌落时不会出现辐条断裂、轮辋变形的问题，胎面纹路的排布要做动平衡校核，避免高速转动时因为重量分布不均出现轮体抖动，影响行走平稳性。
