小型机器人用防滑包胶轮结构设计

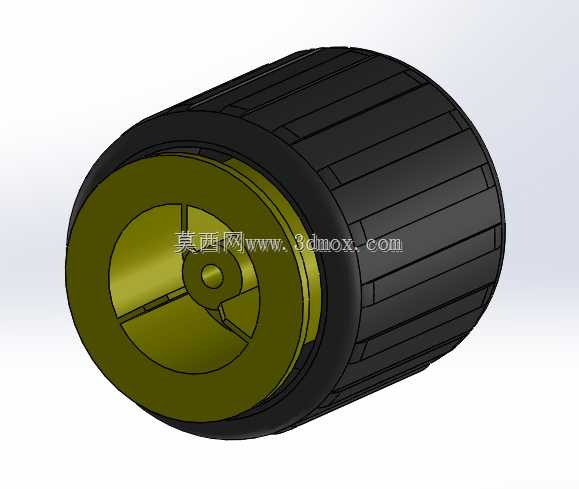

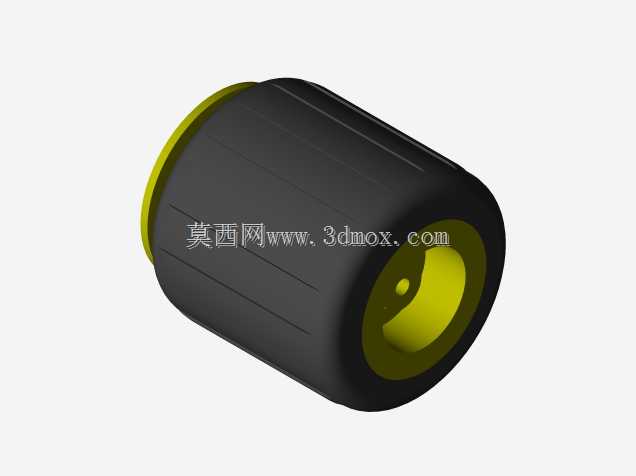

　　这款行走轮主要面向小型教育机器人、桌面级移动玩具、小型巡检演示设备的行走端配套使用，在实际应用场景中，这类轮体不需要承担大吨位载荷，核心需求集中在运行静音、接触面防滑、安装适配性强几个维度，同时要兼顾小批量生产时的成型便利性，降低配套加工的成本门槛。从结构设计逻辑来看，轮体采用分体式组合结构，外层为带周向防滑筋的黑色包胶层，内层为硬质轮毂支撑结构，这种软硬结合的设计思路，是小直径行走轮非常成熟的工程方案：外层弹性体直接接触行走地面，无论是光滑的桌面、PVC地坪还是轻度粗糙的水泥试验台面，周向分布的纵向凸筋都能打破接触面的水膜、尘层影响，避免轮面打滑空转，同时弹性材质可以吸收行走过程中微小颠簸带来的振动，

　　降低轮体与地面硬接触产生的噪音，适合室内使用的小型设备场景。内层轮毂采用一体化注塑成型的结构设计，中心预留标准轴孔安装位，轮毂内部设置三幅式支撑筋，既可以在不增加整体壁厚的前提下提升轮毂的径向抗形变能力，避免轮体受侧向力时出现轮毂开裂、轴孔错位的问题，又能有效控制轮体整体重量，降低小型行走设备的驱动负载，减少行走电机的功率损耗。从安装边界来看，这款轮体的轴向宽度控制在小尺寸设备的适配范围内，轮体外径适配小型底盘的离地间隙设计，安装时不需要额外加装复杂的连接法兰，直接将轮毂中心轴孔与设备输出轴、或者从动轮轴配合，通过轴端的紧定螺钉或者卡簧即可完成轴向固定，安装公差适配常规的小型传动轴尺寸，不需要对底盘结构做额外的二次修改即可直接配套。

　　在细节设计上，外层包胶的防滑筋采用等距周向排布，筋条高度控制在合理范围，既不会因为筋条过高导致轮体滚动时出现明显的颠簸跳动，也不会因为筋条过浅失去防滑效果，包胶层与内层轮毂之间采用嵌合式连接结构，轮毂外圈预留环形嵌槽，包胶层注塑时直接嵌入槽内，避免长期运行后包胶层与轮毂之间出现相对转动、脱层的问题。轮毂的端面做了平整化处理，没有多余的外凸结构，安装后可以紧贴底盘侧的安装支架，减少轮体的轴向窜动间隙，提升行走过程中的直线稳定性，避免小型机器人行走时出现走偏、轮体晃动的问题。这类轮体在实际选型使用时，主要适配低速行走的小型设备，运行线速度不超过常规小型移动机器人的行走速度范围，单轮额定载荷满足桌面级玩具、教育演示机器人的承重需求，

　　不需要额外做润滑维护，包胶层的耐磨性能满足室内场景下长期往复行走的使用要求，不会因为短时间运行就出现过度磨损导致轮径失圆的问题。从建模逻辑来看，设计时优先保证了轮体的同轴度，轮毂轴孔与外圆的同轴度公差控制在小尺寸零件的常规精度范围内，避免安装后出现轮体偏心导致的行走跳动，同时所有注塑结构都做了合理的拔模斜度设计，适合注塑模具开模生产，没有倒扣、薄壁等不利于量产的结构缺陷，支撑筋的厚度均匀，避免注塑成型时出现缩痕、缺料等工艺问题。
