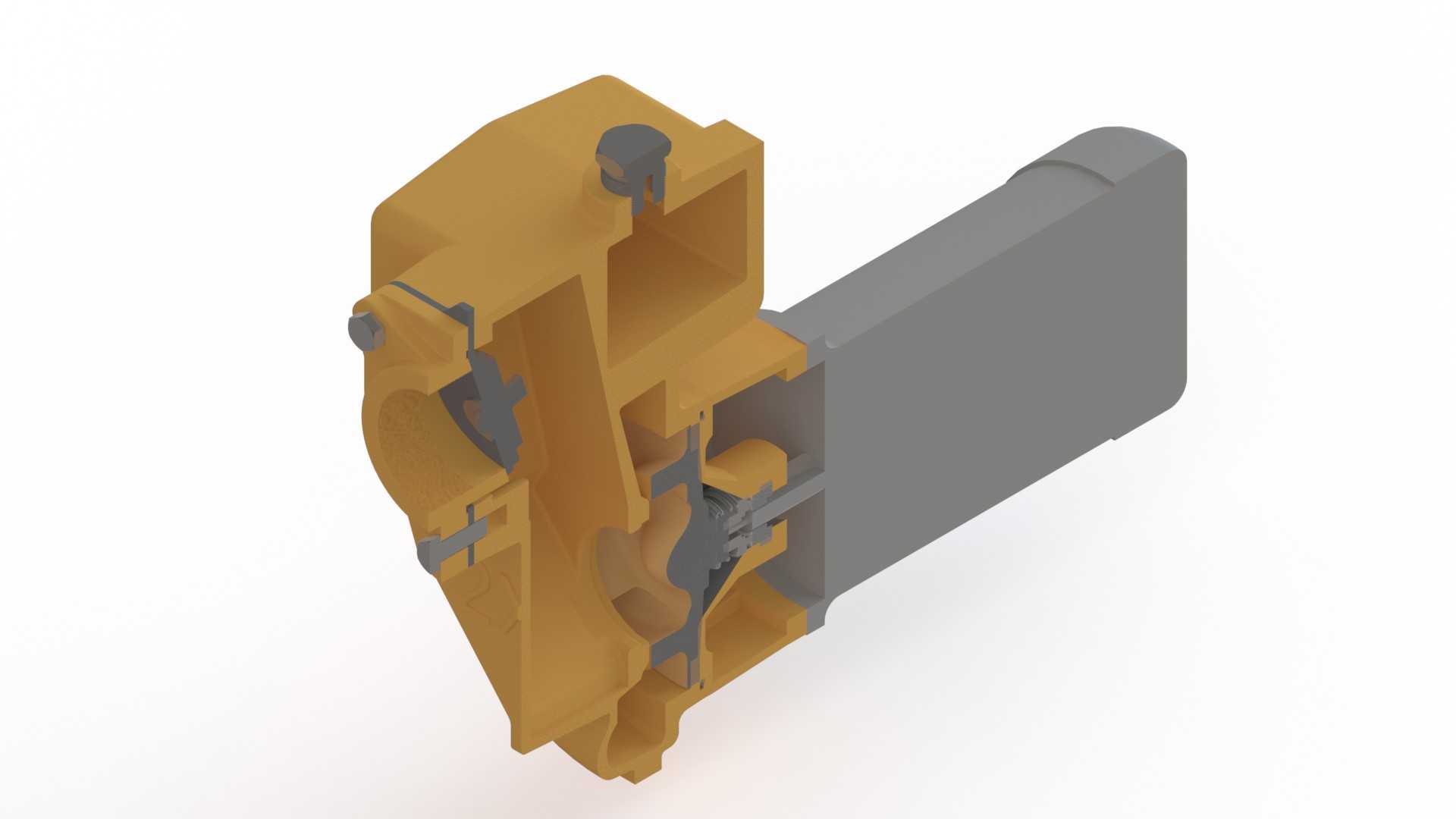

自吸式离心泵内部结构剖面设计

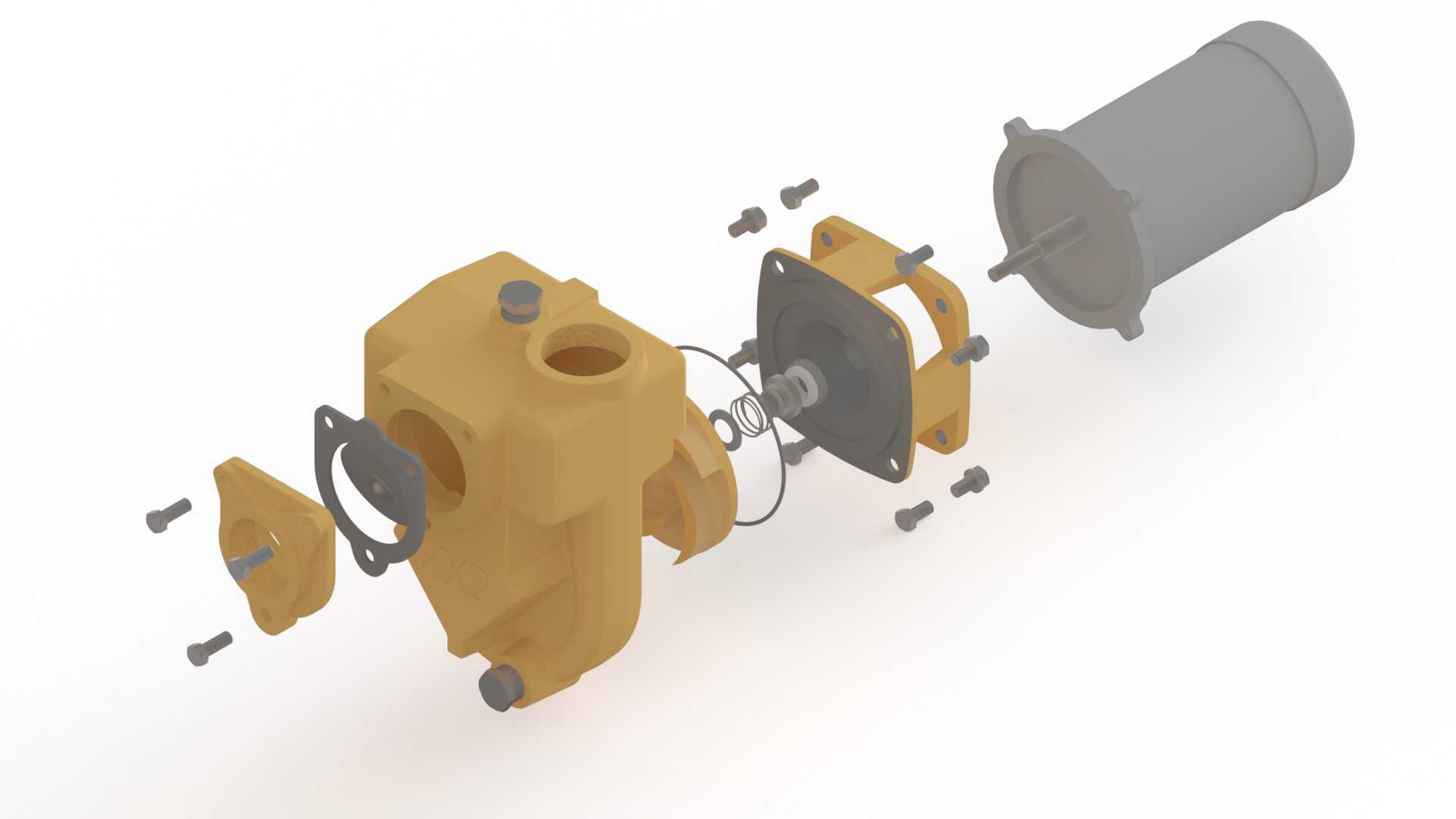

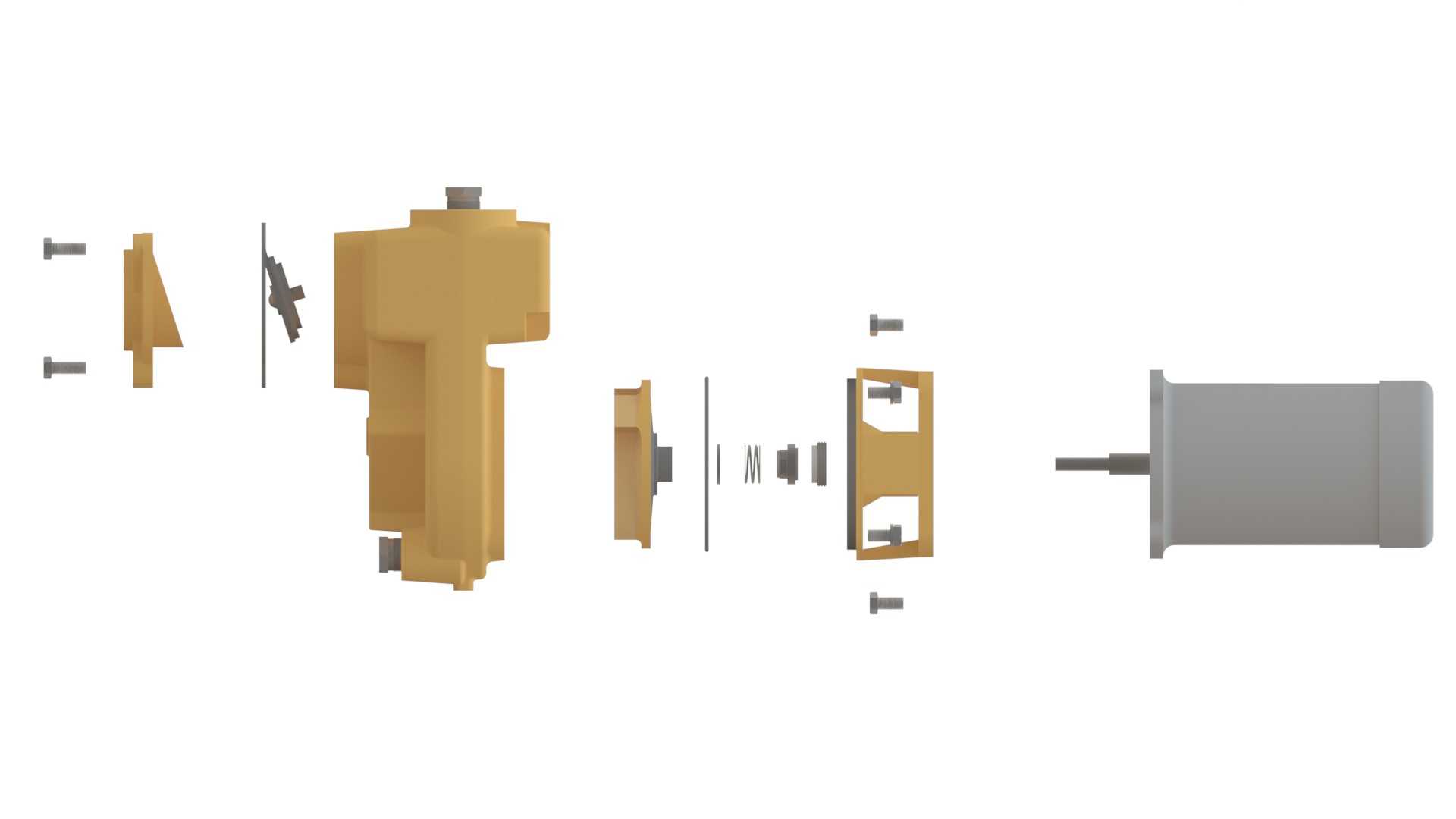

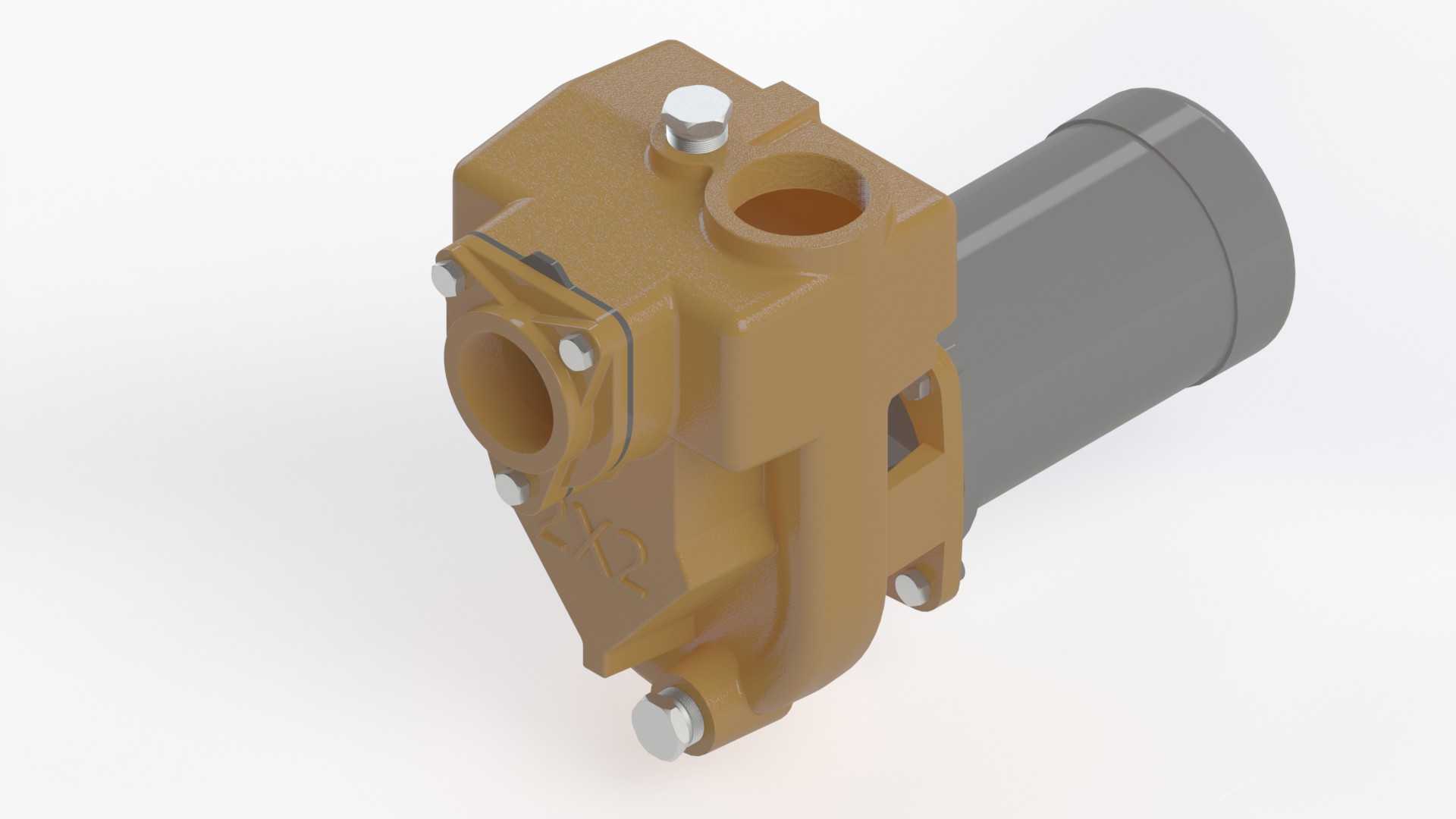

　　这款自吸式离心泵的剖面结构设计，完整呈现了泵腔内部流道、叶轮组件、密封结构与驱动连接段的装配关系，可直接用于民用供水、小型农田灌溉、庭院水景循环等场景的设备选型参考与结构校核。从实际工程应用角度看，2英寸规格的进出水口适配常规PVC给水管道与镀锌铁管，安装时无需额外做变径转接，能直接匹配现有民用给水管网的接口标准，泵体安装底座的预留孔位可适配常规混凝土基础与钢架支架的固定需求，水平安装时驱动轴与电机轴的同轴度公差可控制在0.1mm以内，能有效降低运行时的径向跳动与密封件磨损。设计过程中优先考虑了自吸性能的实现，泵腔内部的储水腔结构与回流孔布局经过流道优化，首次加注引水后再次启动无需重复灌泵，叶轮采用半开式结构设计，

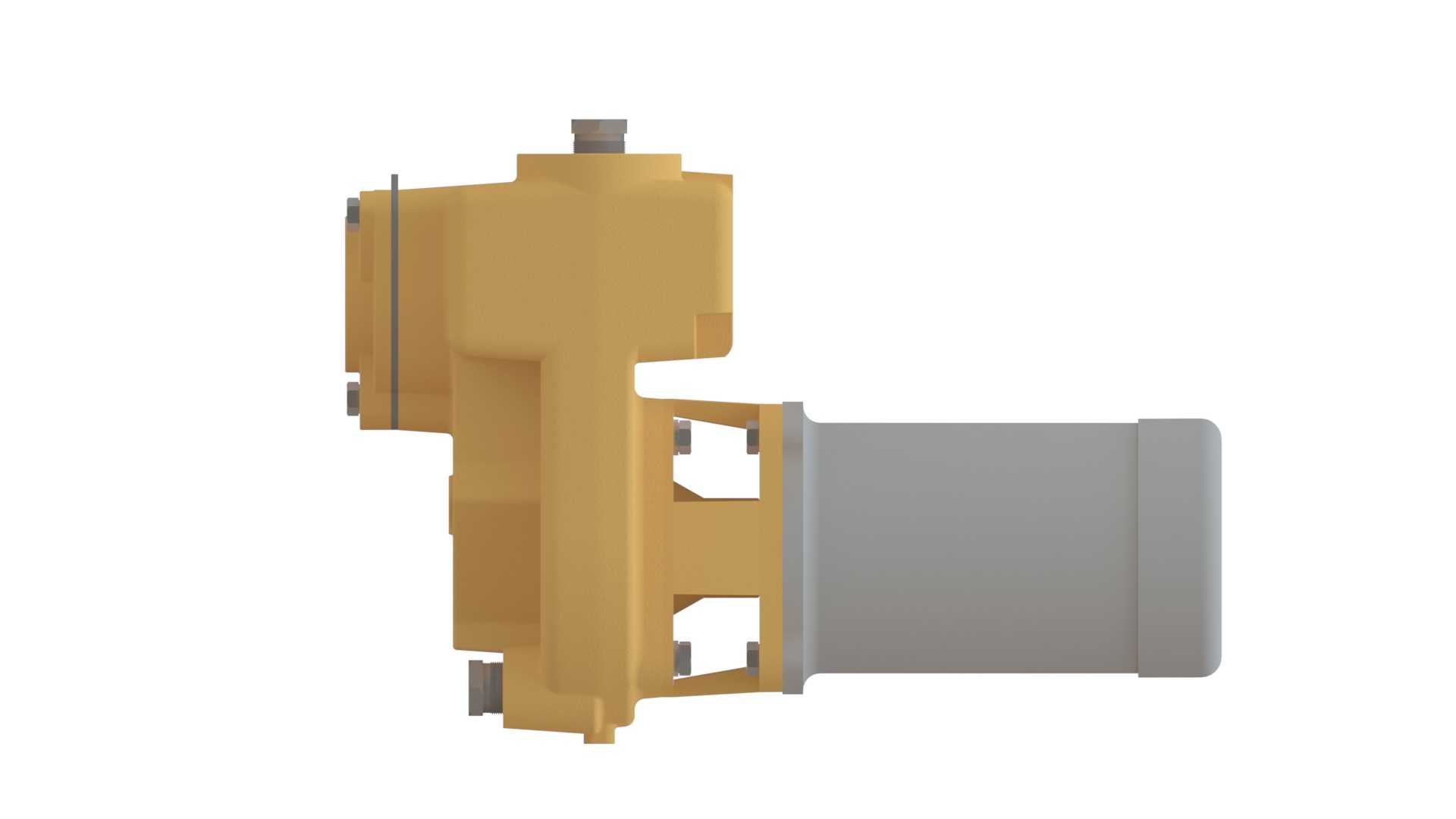

　　可通过含有少量细小杂质的水体，降低了日常使用中叶轮被杂物卡滞的概率，泵体与驱动段的连接采用止口定位方式，装配时无需反复调整对齐，能大幅缩短现场装配与后期维护的拆装时长。从剖面结构可以看到，泵体的过流部件壁厚均匀，既保证了承压能力，也避免了局部壁厚过大导致的成型缺陷，密封腔的尺寸预留了标准机械密封的安装空间，后期更换密封件时无需对泵体做二次加工，进出口法兰的密封面采用平面密封结构，适配常规橡胶密封垫片，安装时只需按对角顺序拧紧螺栓即可保证密封效果，不会出现偏压泄漏的问题。驱动连接段的轴伸长度经过匹配计算，可直接对接标准Y系列异步电机的输出轴，无需额外加装加长轴套，泵体的重心位置靠近安装底座中心，运行时的振动幅度可控制在民用设备允许的范围内，无需额外做减震基础处理，适合在小型供水站点、农户自家取水、小型工程临时供水等场景下使用。
