移动机器人用辐条式行走轮结构设计

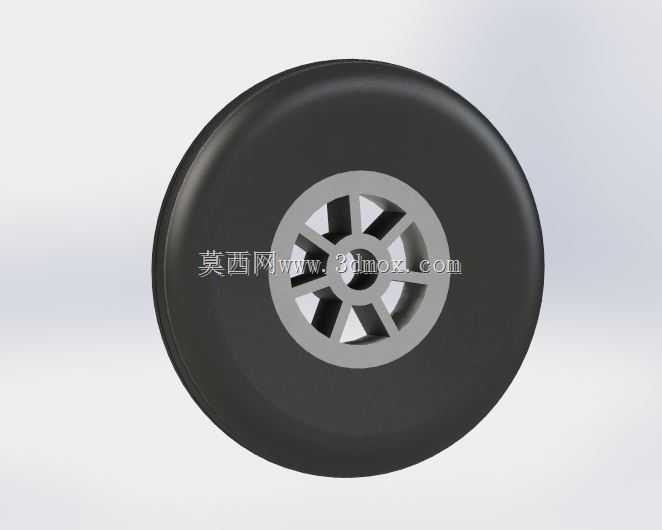

　　在室内巡检机器人、小型配送AGV、教育类竞赛机器人的行走机构设计中，行走轮作为直接接触地面的承载传动部件，其结构合理性直接决定整机的移动平顺性、负载能力与运行噪音水平。这款辐条式行走轮的设计，首先从地面适配需求出发，轮面采用圆弧过渡的橡胶材质结构，区别于直角边缘的工业脚轮，圆弧轮廓在过地面接缝、小幅凸起障碍时不会出现卡滞，同时橡胶材质的阻尼特性可以吸收地面传来的小幅振动，避免振动直接传递到机器人机身的传感器、控制板等精密部件，减少图像采集类传感器因振动产生的画面模糊问题。轮毂部分采用对称辐条式结构，并非单纯为了减重，在注塑成型工艺下，均匀分布的辐条可以让轮毂各部位冷却收缩速率保持一致，避免厚壁结构产生的缩痕、内应力问题，

　　同时辐条的排布角度经过受力校核，在轮体承受垂直方向额定负载时，每根辐条承受的弯曲应力均匀分布，不会出现局部应力集中导致的轮毂断裂问题，中心的轴孔采用通孔设计，可适配不同直径的驱动轴输出端，通过顶丝或者键槽连接即可传递扭矩，不需要额外定制复杂的连接法兰。从安装边界来看，轮体的轴向宽度控制在适配小型机器人底盘的尺寸区间，轮毂的安装端面预留有标准的轴承位沉台，可嵌入微型深沟球轴承来降低转动阻力，当用于从动轮场景时，轴承内圈配合固定轴即可实现无动力随动，用于驱动轮场景时，轴孔可直接与减速电机的输出轴配合，轮体的径向跳动公差控制在小范围区间，保证机器人行走时不会出现周期性的上下颠簸，避免编码器计数出现误差影响导航定位精度。

　　设计过程中还考虑了不同地面的适配性，橡胶轮面的硬度选取适中区间，在瓷砖、环氧地坪、短毛地毯等常见室内地面都能保持足够的抓地力，不会出现起步打滑、制动距离过长的问题，同时轮面与轮毂的结合面采用滚花设计，增大橡胶与塑料轮毂的接触摩擦力，避免长时间正反转切换后出现轮面与轮毂滑脱的问题。在结构细节上，轮毂两侧的辐条采用对称式布局，没有偏向单侧的结构，安装时不需要区分左右方向，减少装配过程中的零件区分成本，轮体的中心轴孔同轴度经过设计校核，保证装配后转动时不会出现偏摆，降低行走过程中的噪音与额外磨损。不同于市面上常见的实心轮毂轮体，这款辐条结构的轮体在保证同等负载能力的前提下，整体重量更低，能够降低移动机器人的整机自重，间接提升续航时间，

　　同时辐条之间的空隙可以方便日常维护时清理缠绕的毛发、碎屑，不需要完全拆卸轮体就能完成杂物清理，减少后期运维的工作量。在实际选型匹配时，需要结合机器人的单轮额定负载、驱动电机的输出轴径、底盘的安装空间来确认适配性，轮体的安装孔位可以根据实际需求做小幅调整，不需要改动整体的轮体受力结构，辐条的厚度也可以根据负载等级做对应调整，负载较大的场景可以适当增加辐条厚度、提升橡胶层的耐磨性能，轻载场景则可以进一步优化辐条结构降低重量。
