工业厂房大型硬质快开机库门结构设计

　　做工业厂区配套设施结构设计快十年，经手的工业门方案少说有几十套，这次的机库门结构是针对大跨度厂房出入口做的硬质提升方案，和常见的卷帘门、推拉门逻辑完全不同。先从应用场景说，这类门主要用在航空机库、大型装备制造车间、重型仓储物流园的超大跨度出入口，常规工业门的单扇宽度一般不超过8米，而这类机库门单组覆盖的通行宽度能做到20米以上，高度也能适配12米以上的超高通行需求，刚好满足大型工件转运、特种车辆进出、航空器进出的通行边界要求，不会出现门洞尺寸卡设备的问题。

　　从实际用途来看，这类门不是简单做空间隔断，首先要满足大尺寸通行的无遮挡需求，门体完全提升后，整个门洞区域没有任何立柱或者横梁遮挡，超宽超高的设备可以直接进出，不需要拆分转运；其次是密封保温需求，门体的硬质帘片之间做了密封咬合结构，两侧导轨内也设置了密封胶条，关闭状态下能阻隔车间内外的空气对流，对于有恒温要求的精密装备车间、有防尘要求的总装车间来说，能减少暖通能耗，避免外界粉尘进入作业区域；另外还有抗风要求，大跨度门洞的迎风面大，尤其是沿海厂区或者高海拔厂区，门体结构要能承受10级以上的风压不变形，不会出现帘片脱轨、结构变形的问题。

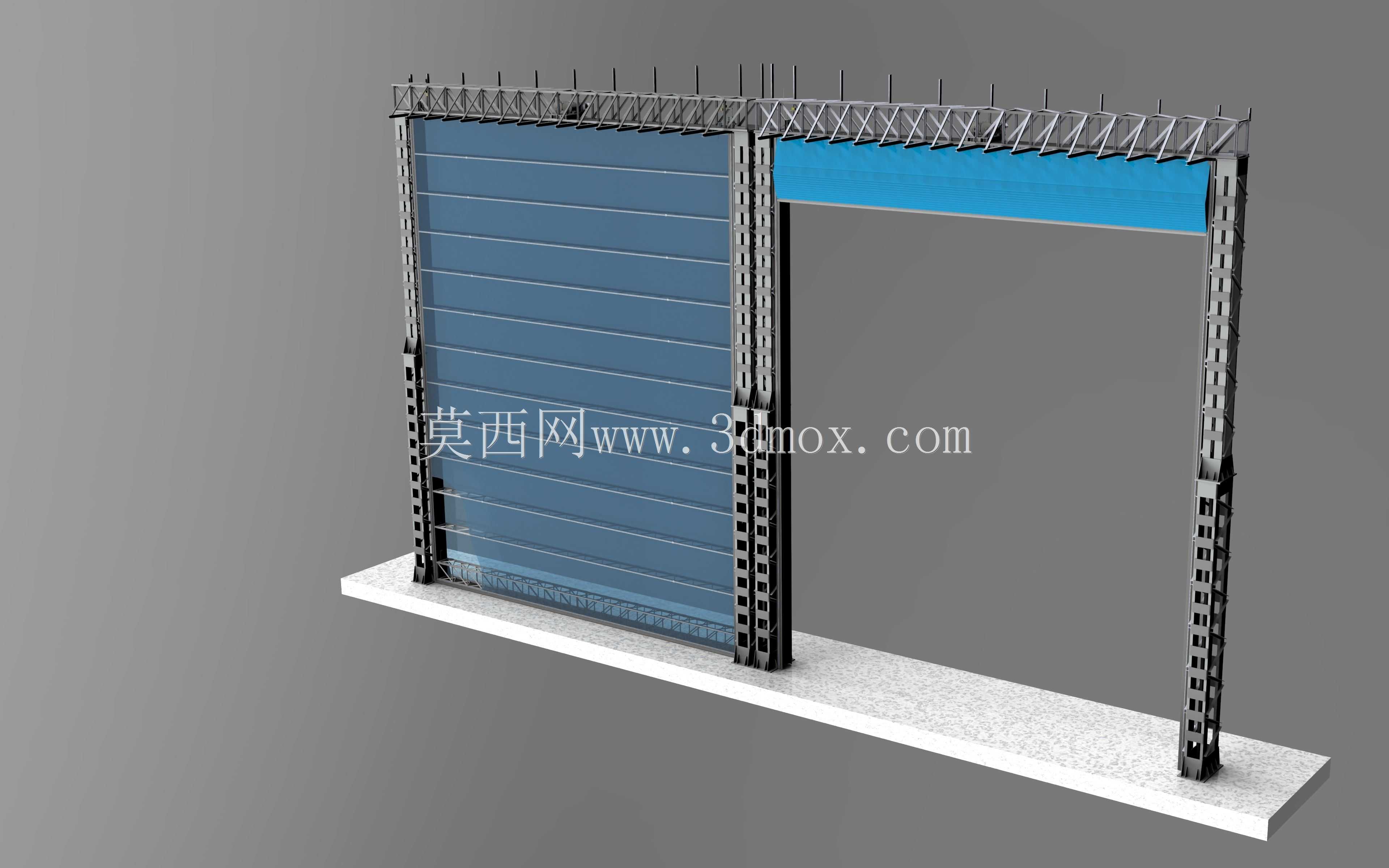

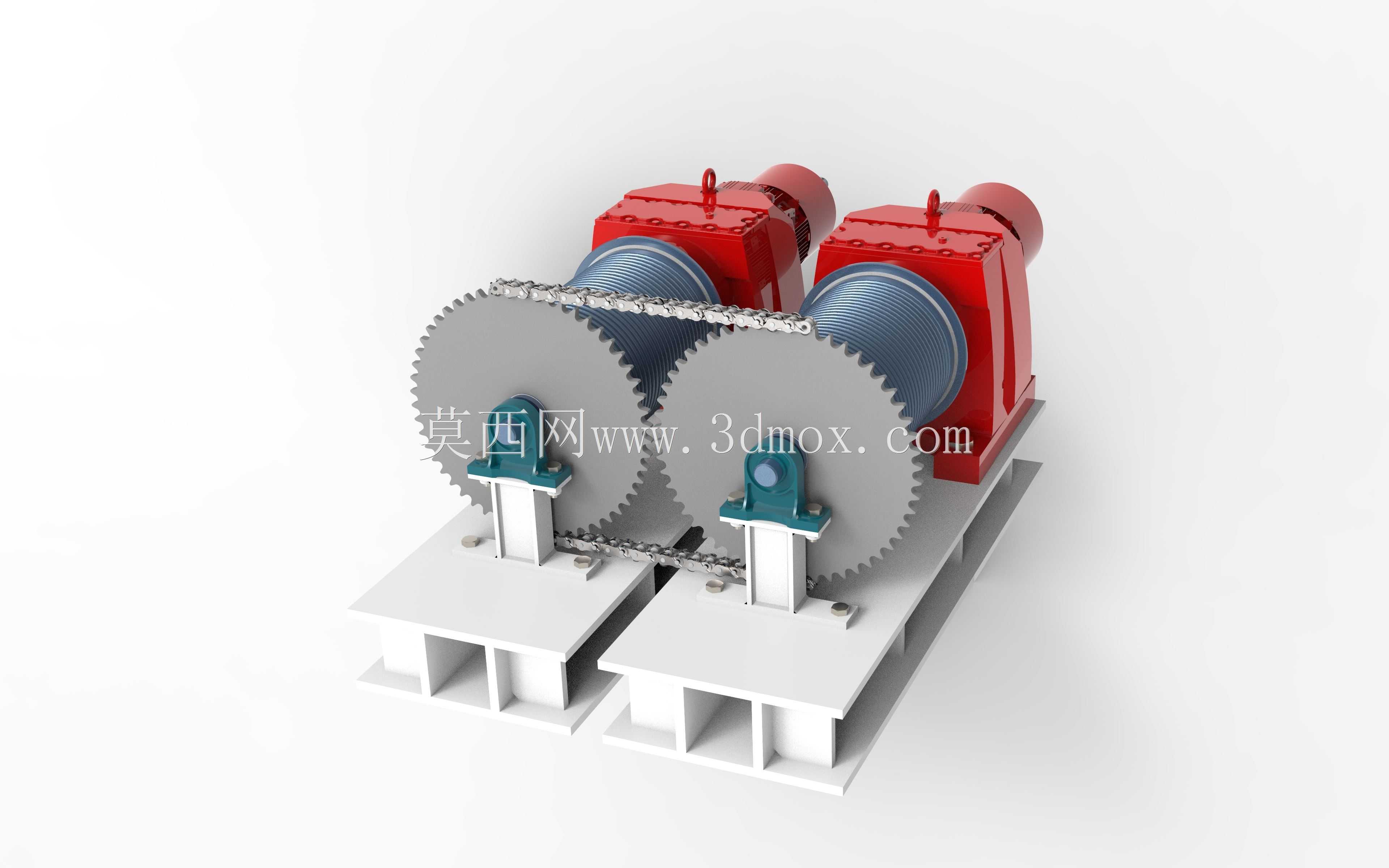

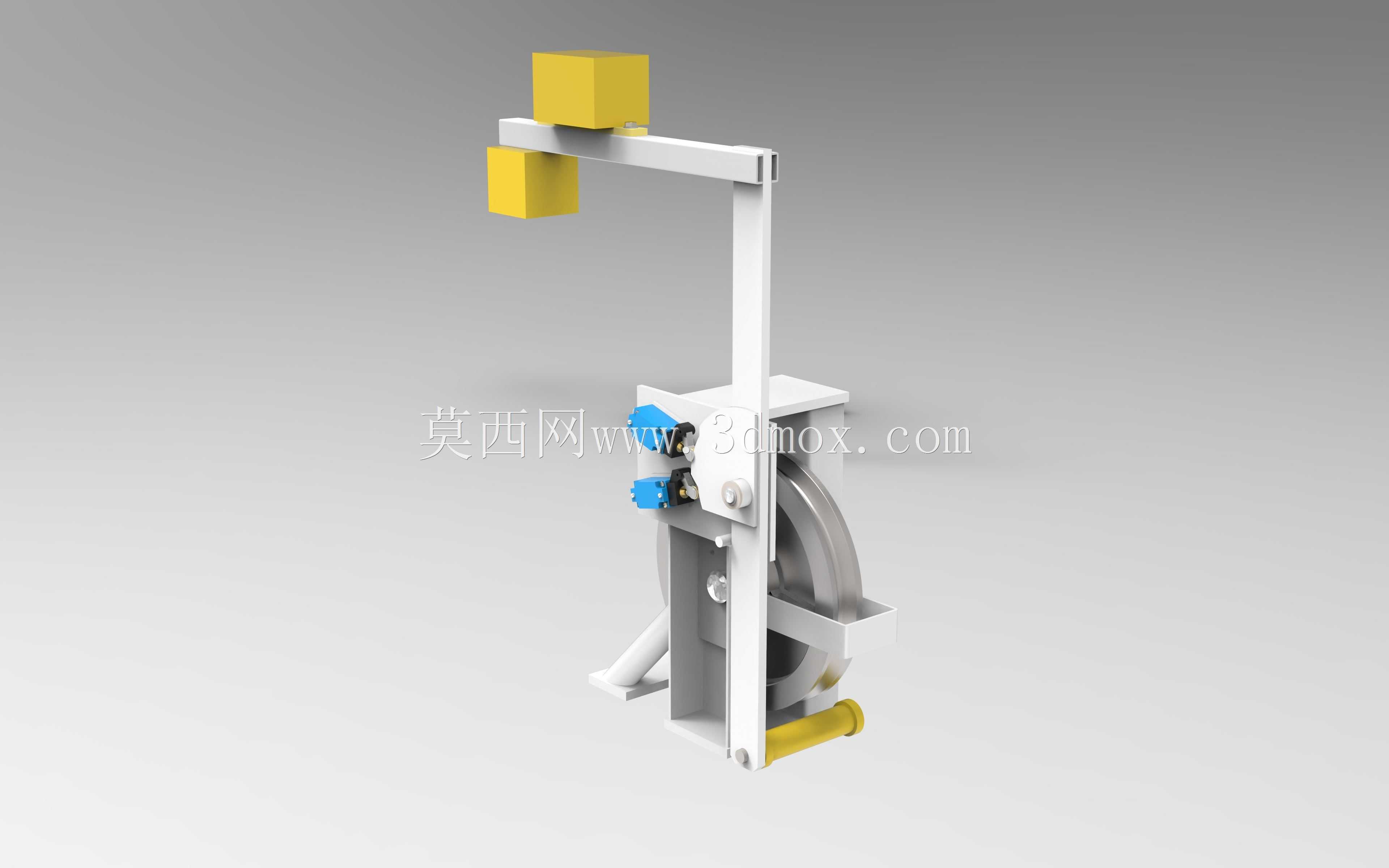

　　说回功能特性，这个结构采用的是垂直提升加顶部转弯的收纳逻辑，和普通卷帘门把帘片卷在卷轴上不同，硬质的门板提升到门洞顶部之后，会沿着顶部的导轨平行排布在门洞上方的建筑结构下方，不需要预留很大的卷轴安装空间，对厂房顶部的层高要求更低，哪怕是顶部有管线排布的厂房，只要预留出门板厚度的安装空间就能装。门体的驱动结构布置在两侧立柱的顶部，通过同步传动轴带动两侧的牵引机构运行，保证两侧门板提升速度完全同步，不会出现运行卡滞、门板倾斜的问题，运行速度比普通推拉门快3倍以上，开门等待时间更短，能减少车间内外的空气交换时间。安全配置上，门板底部设置了安全触边，关门过程中碰到障碍物会立刻反向回升，两侧导轨内也设置了防坠机构，一旦牵引机构出现失效，防坠卡爪会立刻卡在导轨的防坠齿上，避免门板坠落造成安全事故。

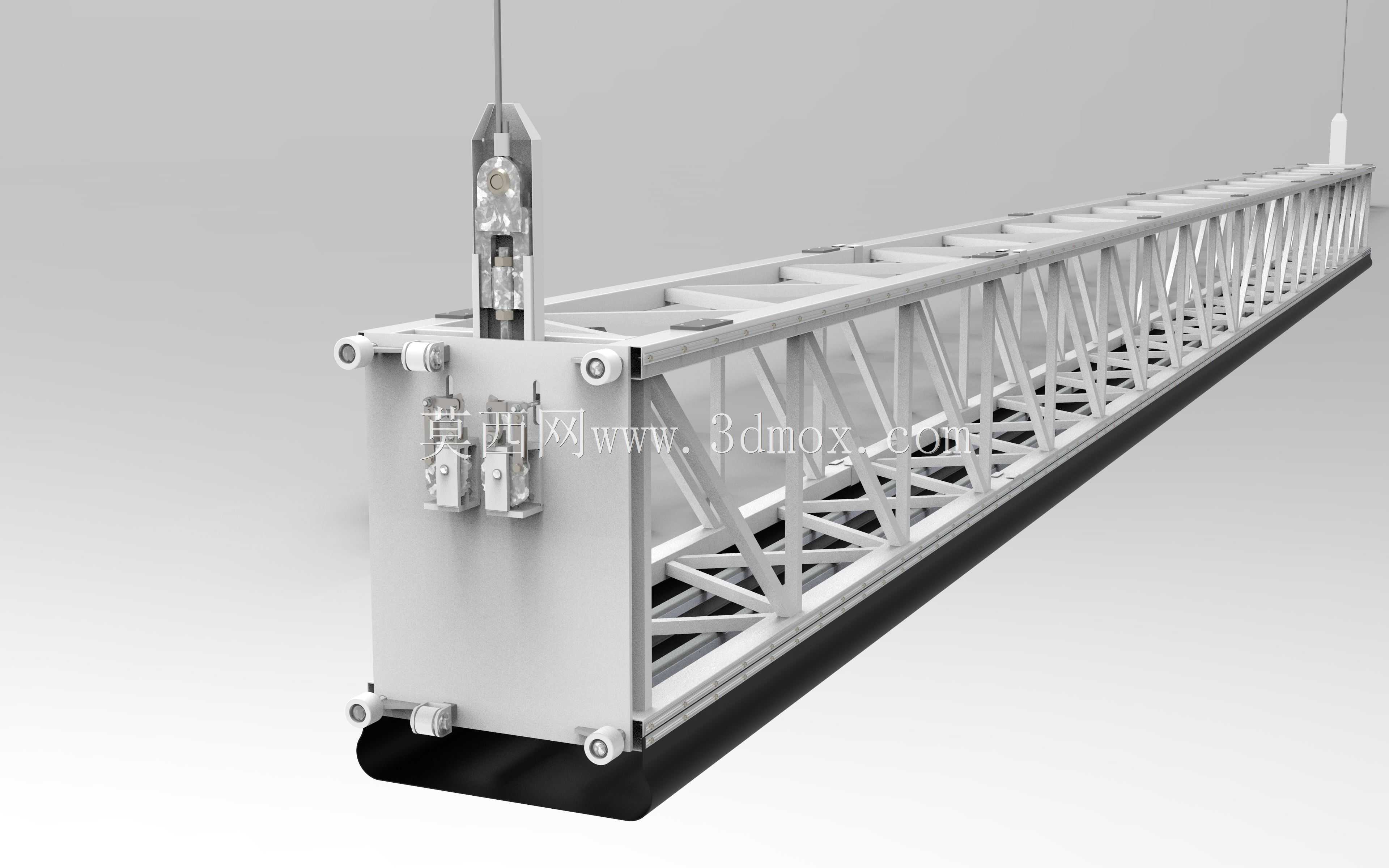

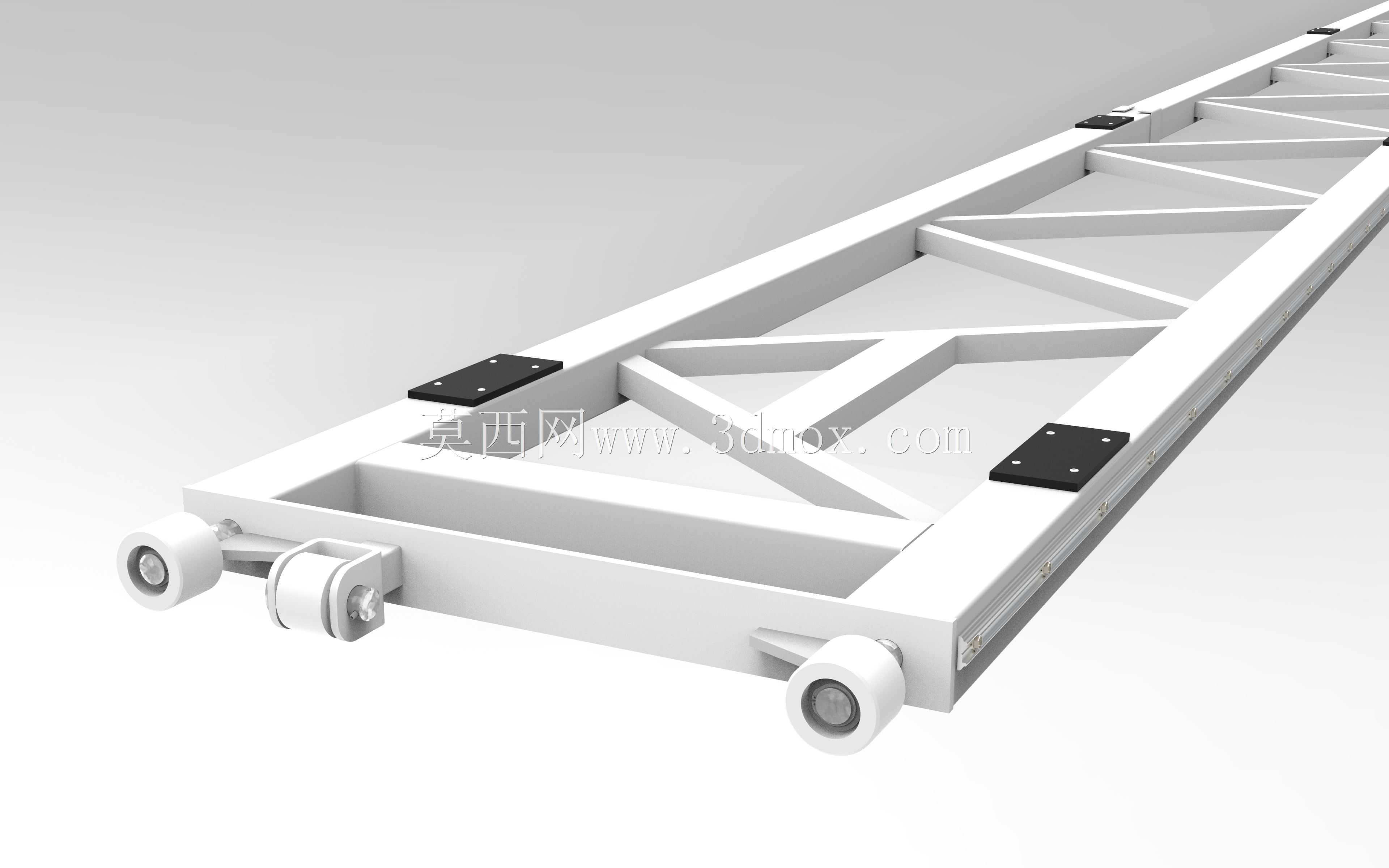

　　设计思路上，首先是模块化拆分，整个门体的帘片采用标准化的分段模块，单块帘片长度可以根据实际门洞宽度裁切，不需要开模定制特殊尺寸，现场安装的时候只需要把标准帘片拼接起来就行，运输和安装的难度都低很多。然后是受力结构的优化，两侧的立柱采用型钢焊接的格构式结构，不是单纯的实心立柱，在保证结构强度的前提下减少自重，降低对厂房地面的承重要求，立柱和地面的连接采用化学锚栓加预埋板的固定方式，能把运行过程中的动载荷均匀传递到地面结构，不会出现立柱倾斜的问题。顶部的导轨支架采用桁架式结构，跨度大的情况下也不会出现下挠变形，保证门板运行的时候轨道平顺，没有卡顿异响。

　　关于外形尺寸和安装边界，这个结构的适配门洞宽度范围在12米到40米之间，适配门洞高度在6米到18米之间，安装的时候需要在门洞两侧预留不小于0.5米的立柱安装空间，门洞顶部需要预留不小于0.8米的导轨安装空间，地面的平整度误差要控制在5毫米以内，避免安装后门板底部和地面之间出现缝隙。门体完全打开之后，占用的顶部空间只有帘片堆叠的厚度，大概0.4米左右，不会占用门洞的有效通行高度，不管是大型工程机械还是航空装备，只要尺寸在门洞净空范围内都能顺利通行。另外这个结构的导轨和立柱都做了标准化的安装孔位，现场不需要二次焊接，全部采用螺栓连接，安装效率比焊接结构高两倍以上，后期维护的时候也可以单独更换损坏的帘片或者密封件，不需要整体拆解门体，维护成本更低。

　　实际做结构校核的时候，重点算过几个受力点：一是帘片在最大风压下的挠度，保证风压下帘片变形量不超过跨度的1/500，不会出现帘片和导轨脱开的情况；二是牵引机构的安全系数，按照额定载荷的6倍做选型，哪怕出现极端的卡滞情况，牵引构件也不会断裂；三是立柱的抗倾覆力矩，按照最大风压下的受力计算，抗倾覆安全系数不小于1.5，保证大风天气下结构稳定。和之前做过的柔性机库门比，硬质结构的抗冲击能力更强，哪怕车间内有工件意外碰撞到门体，只要不是特别严重的撞击，帘片都不会破损，修复起来也更简单，适合重型装备制造车间这种作业环境复杂的场景。
