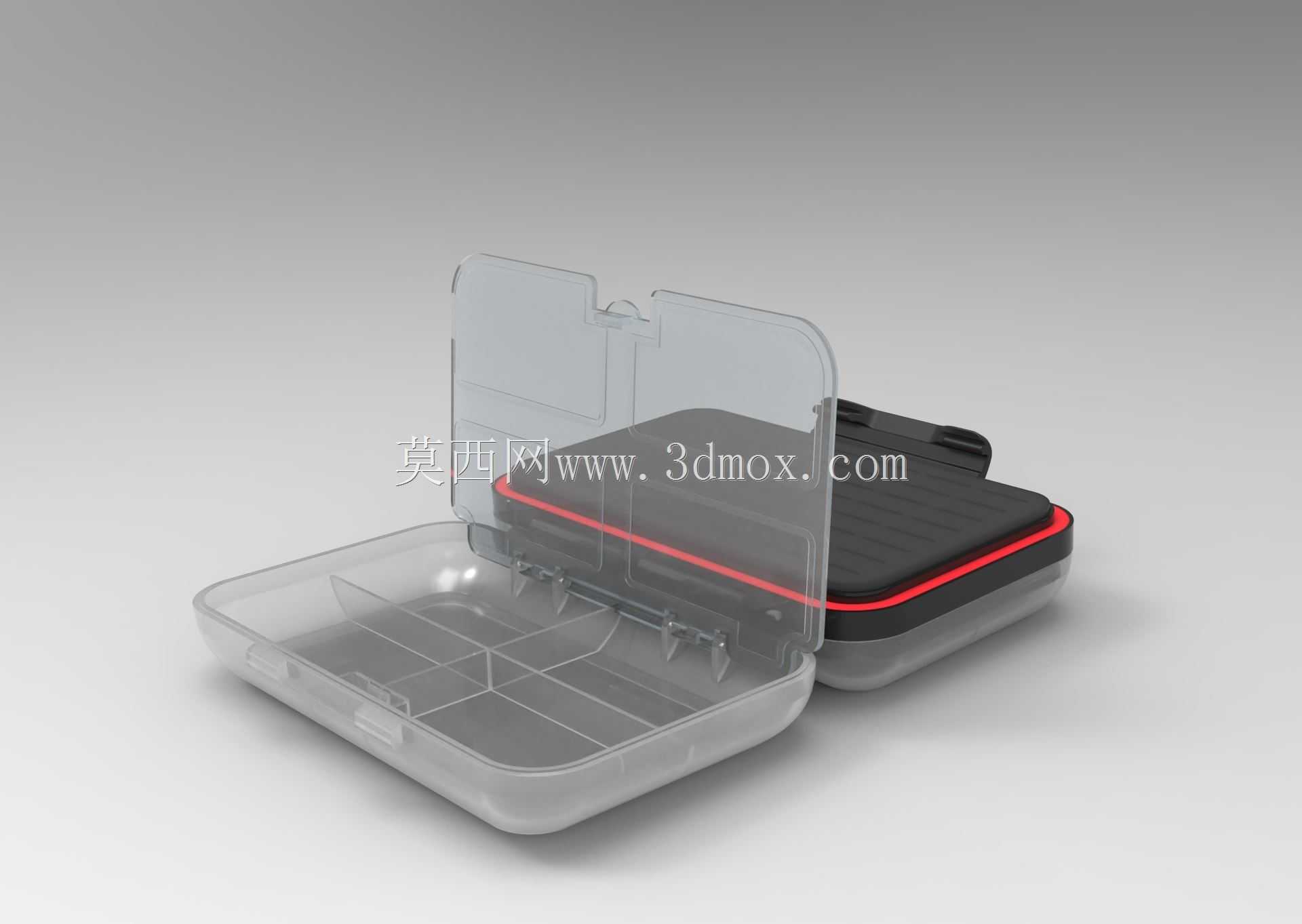

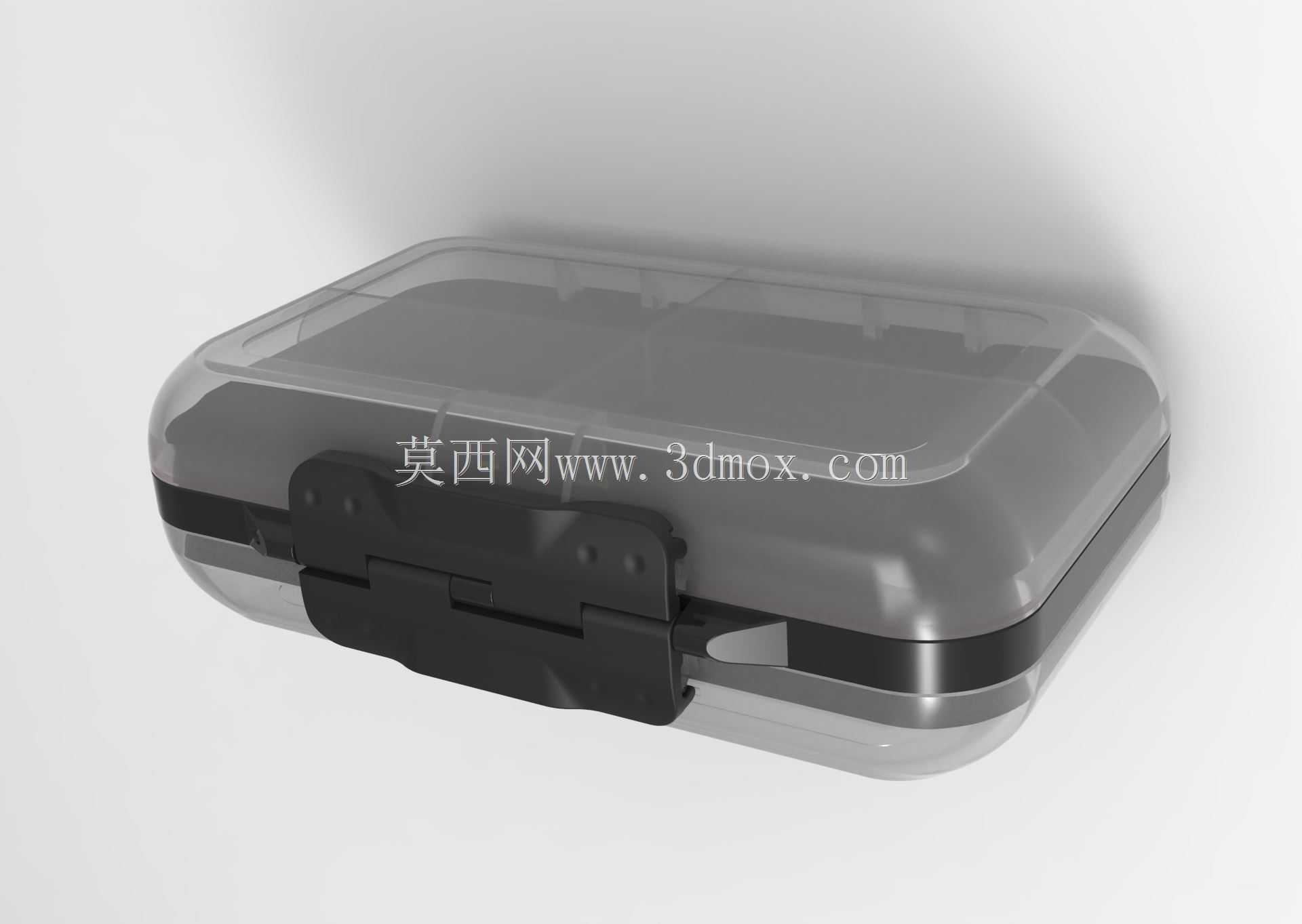

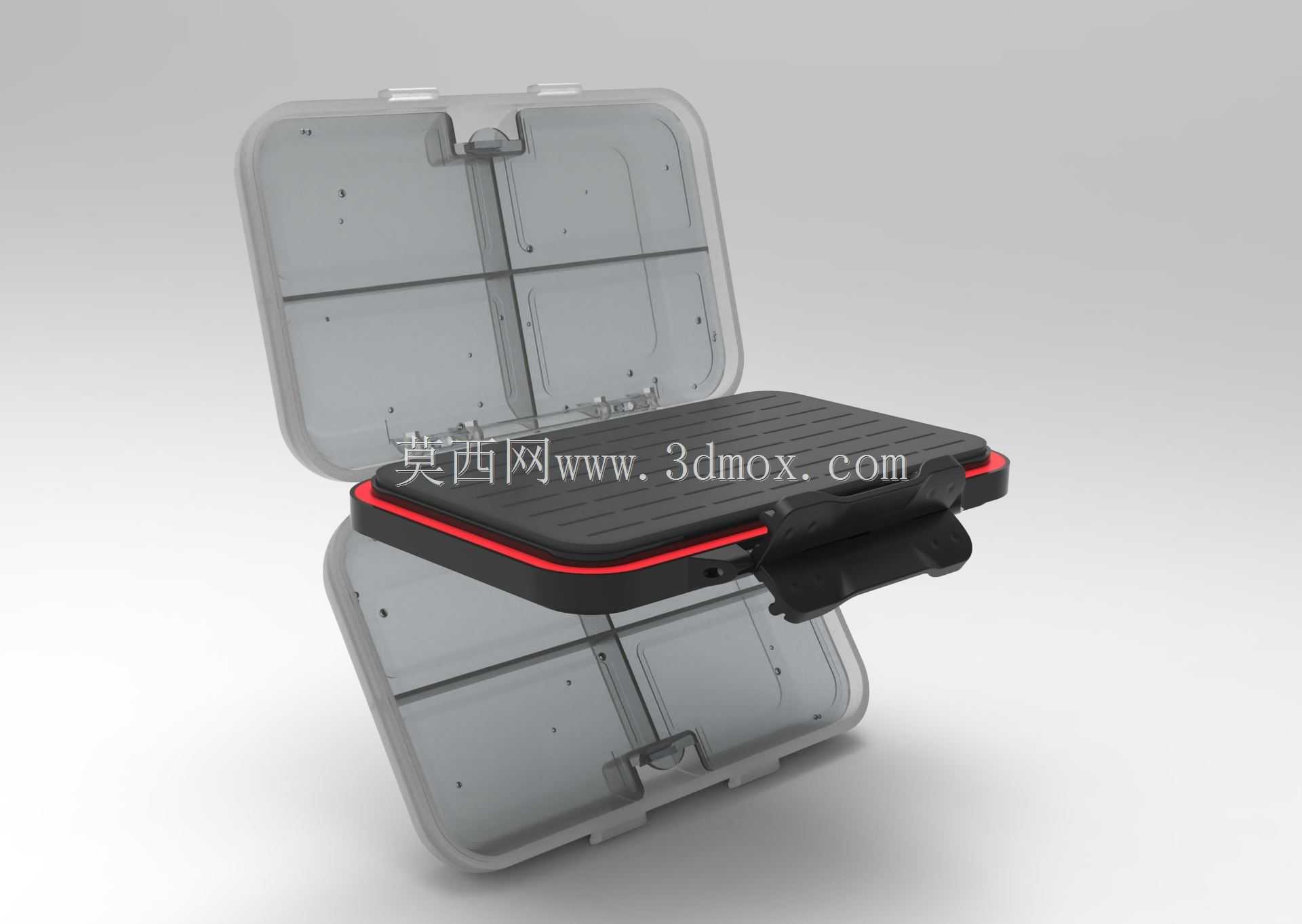

带卡扣密封结构的便携硬质塑料收纳盒

　　日常做结构设计时，这类带锁扣的硬质塑料收纳盒是很常见的小型注塑件，应用场景覆盖得特别广，小到个人随身收纳零散小零件、数码配件、药品，大到工业现场存放小型紧固件、精密检测头、易损电子元器件，甚至户外作业时装载怕潮怕磕碰的小工具，都能用到这类结构的容器。很多人觉得塑料盒结构简单，真要做量产级的三维建模，要考虑的细节一点不少。首先看实际使用的核心需求，这类盒子首先要满足频繁开合的耐用性，所以锁扣结构不能做太薄的悬臂，不然反复掰动几十次就会出现应力发白甚至断裂，建模时要给锁扣的铰接位置做足够的圆角过渡，分散开合时的应力集中，同时锁扣和盒身的扣合量要控制在合理范围，扣合太松运输过程中容易自己弹开，扣合太紧用户开合的时候要费很大力气，体验很差。

　　然后是盒身和盒盖的配合边界，这类半透明的盒体一般用PC或者透明ABS材质，盒盖和盒身的止口要做错位配合，还要预留装密封胶条的槽位，哪怕是日常收纳用的盒子，做了止口隔层之后，也能阻挡大部分灰尘和溅水，要是用来装电子类小物件，这个结构就能避免日常泼溅导致的内部物件损坏。外形尺寸上，这类便携款的收纳盒一般控制在手掌可握持的范围，长宽比大概在1.5:1左右，边缘全部做R角过渡，一方面是注塑的时候避免尖角位置出现应力集中，减少注塑缺陷，另一方面握持的时候不会硌手，放在包里也不会刮蹭其他物品。盒身的壁厚要做均匀设计，整体壁厚控制在1.8-2.2mm之间，太厚的位置容易出现缩痕，影响外观透明度，太薄的位置刚性不够，稍微受压就会变形，

　　导致盒盖扣合不严。建模的时候还要考虑注塑的脱模角度，所有竖直方向的面都要做1-1.5度的脱模斜度，透明件的脱模斜度可以适当加大一点，避免脱模的时候拉伤表面，影响透光效果。盒盖和盒身的连接位置，除了前端的锁扣，后端一般做连体的铰接位或者加装金属销轴，要是做连体塑料铰接，就要选耐弯折的PP材质，铰接位置的壁厚要减薄到0.3-0.5mm，保证弯折的时候有足够的韧性，不会断裂；要是做销轴连接，就要预留销轴的安装孔位，孔位和销轴的配合间隙控制在0.1-0.2mm，保证开合转动顺畅，不会出现卡滞。很多新手建模的时候容易忽略盒体内部的堆叠限位，这类盒子很多是要批量堆叠存放的，所以盒底要做和盒盖顶部对应的凸台凹槽，堆叠的时候上下盒子可以互相嵌合，

　　不会轻易滑落，仓储和运输的时候能节省大量空间，也避免堆叠过高倾倒。另外盒身内部可以根据使用需求做可拆分的内格，建模时要在内壁做内格的安装卡槽，卡槽的尺寸要和内格板的厚度匹配，方便用户根据存放物品的大小调整内格布局，提升通用性。从实际使用的工况来看，这类盒子经常会被放在包里、工具柜里，难免会有摩擦和挤压，所以外表面不要做太突出的装饰结构，尽量做顺滑的弧面，减少磕碰时的应力集中点，锁扣的位置要做下沉式设计，避免放在包里的时候被其他物品勾到导致意外打开。材质选择上，透明盒盖用高透PC的话，抗冲击性能更好，掉在地上不容易碎裂，盒身如果用半透明PP的话，耐化学性更好，装一些带轻微腐蚀性的工业小零件也不会被腐蚀，锁扣位置如果和盒身做同材质，要适当增加壁厚提升刚性，也可以单独用POM材质做锁扣，耐磨性能更好，反复开合的寿命更长。做结构校核的时候，要重点模拟锁扣开合的受力情况，还有盒体受压时的变形量，保证在正常堆叠压力下，盒体的变形量不会导致止口脱开，锁扣在受到一定侧向冲击力的时候不会轻易松脱。另外还要考虑注塑生产的浇口位置，透明件的浇口最好设在不显眼的边缘位置，避免浇口痕迹影响外观，浇口的大小要合适，保证充模的时候料流顺畅，避免出现缺胶、流痕这类缺陷，尤其是透明件，流痕和气痕会严重影响外观质量，建模的时候就要提前和模流分析的同事沟通，预判可能出现的熔接痕位置，把熔接痕引导到不影响外观和结构强度的位置。
