带弹簧缓冲压紧结构的吊挂式滚轮组件

　　这款吊挂式滚轮组件，常被应用在轻型平移门、自动化线体吊载滑移工位、仓储滑移挂架这类需要沿固定轨道做直线往复移动的场景中，核心作用是承载挂载件的竖向载荷，同时通过自身的弹性压紧结构保证滚轮与轨道面始终保持贴合，避免运行过程中出现跳轨、晃动、卡滞的问题。从实际使用的工况来看，这类组件大多适配C型或者工字型的冷弯型钢轨道，安装时通过背部的两个安装耳板用螺栓固定在移动载具的顶部，滚轮嵌入轨道的凹槽内，顶部的调节螺栓可以调整弹簧的预压缩量，以此适配不同厚度公差的轨道，同时抵消轨道拼接处的高低差带来的运行冲击。

　　从结构设计的角度拆解，整个组件的主体承力板采用折弯成型的钢板结构，两侧的安装耳板与主承力板做了一体化折弯，减少了拼接焊缝带来的应力集中问题，耳板上预留的长条形安装孔可以适配不同孔距的安装基面，降低现场安装的对位难度。滚轮部分采用带圆弧接触面的包胶轮芯，金属轮芯保证径向承载能力，外层的非金属包覆层可以降低运行时的金属摩擦噪音，同时减少轨道面的磨损，滚轮通过中心的销轴与主承力板连接，销轴两端做了卡簧限位，避免长期运行后销轴窜动脱落。

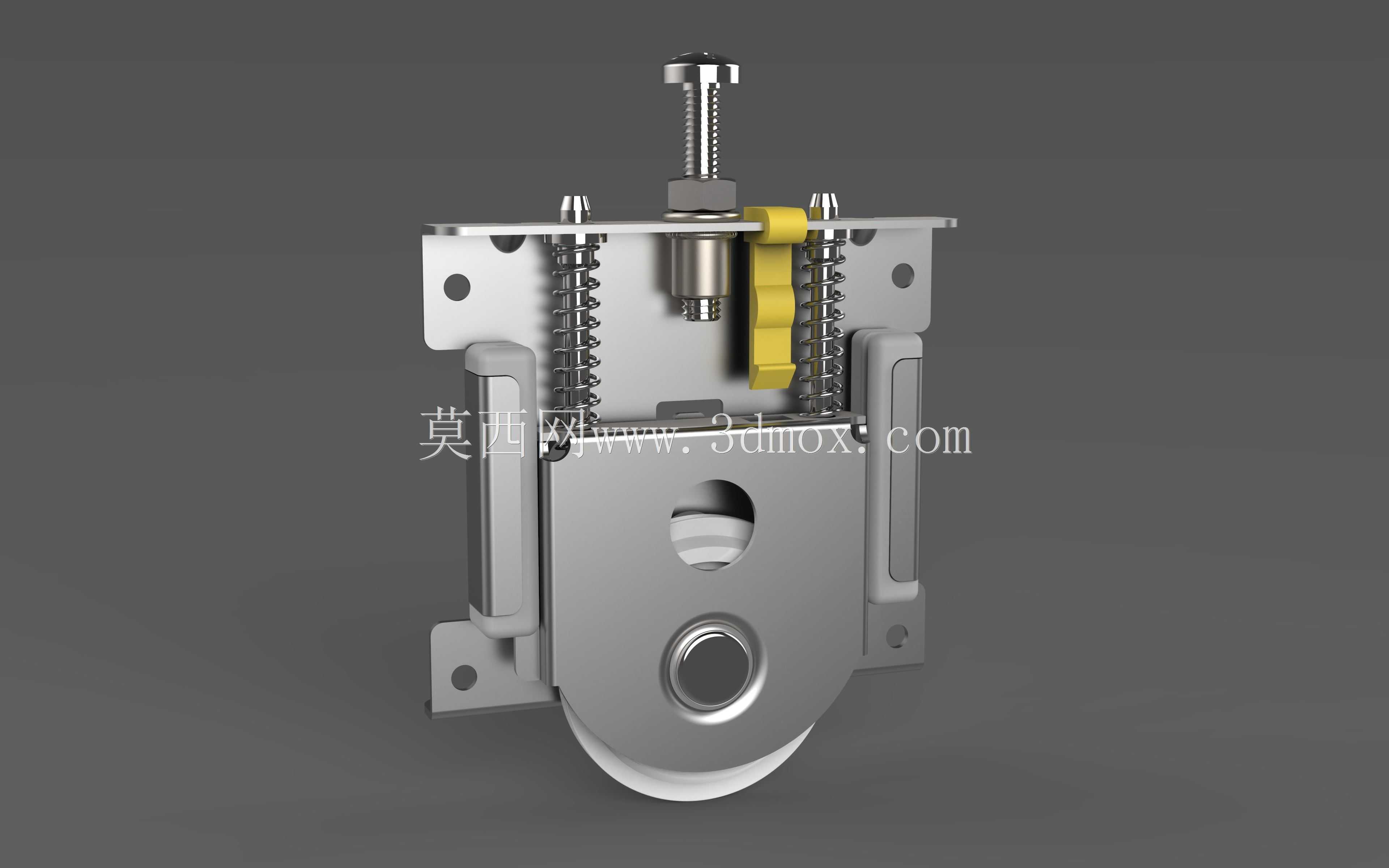

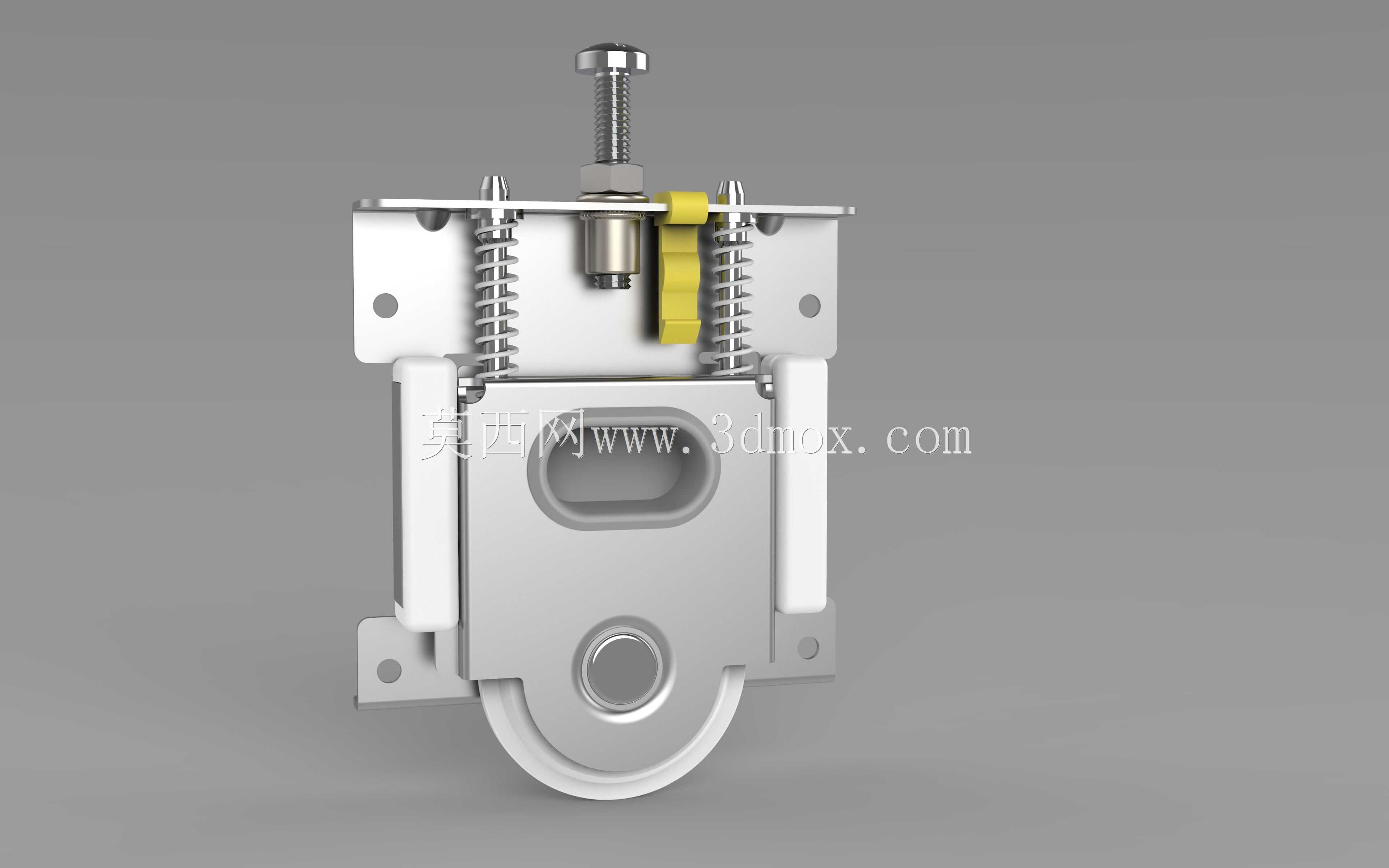

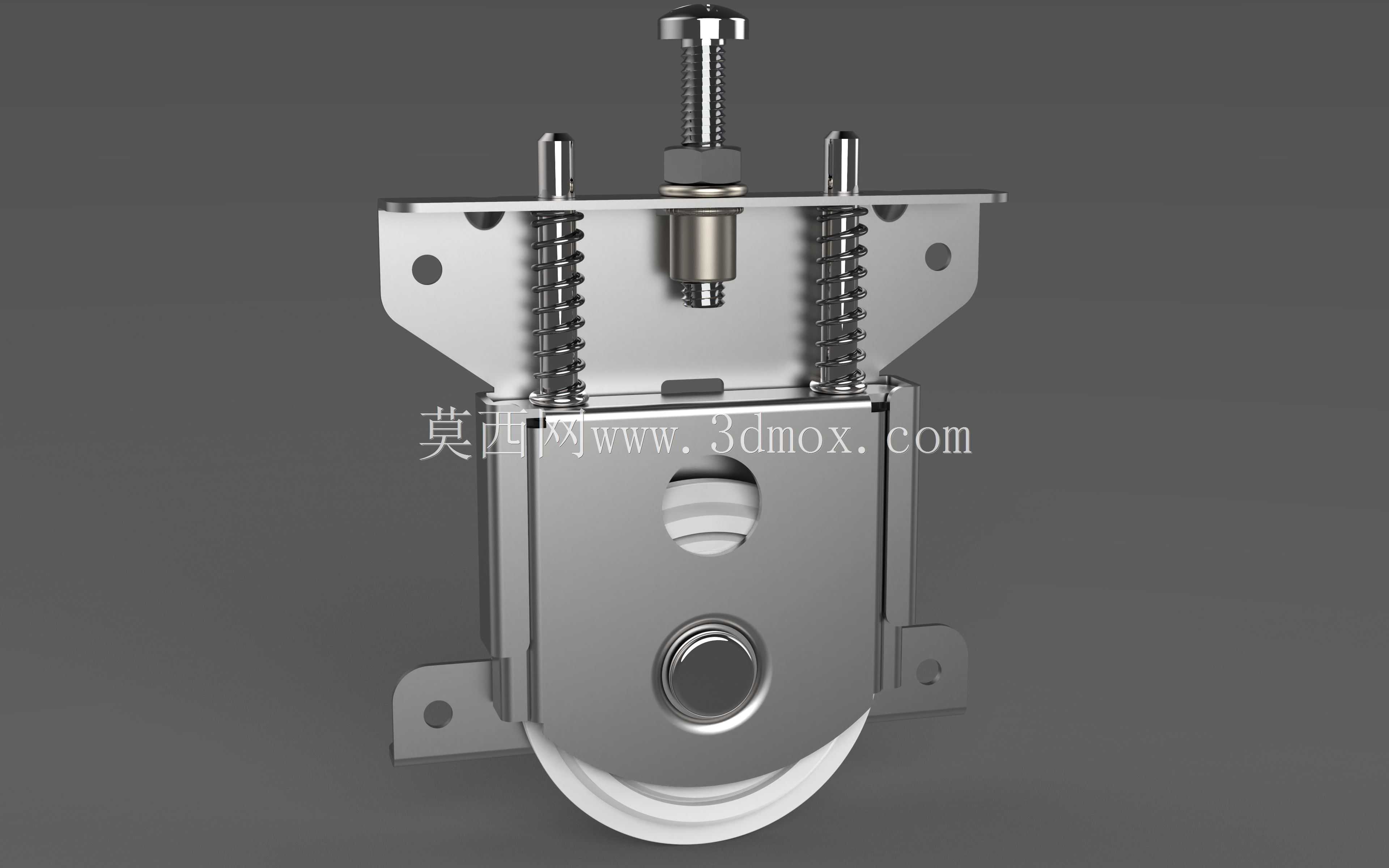

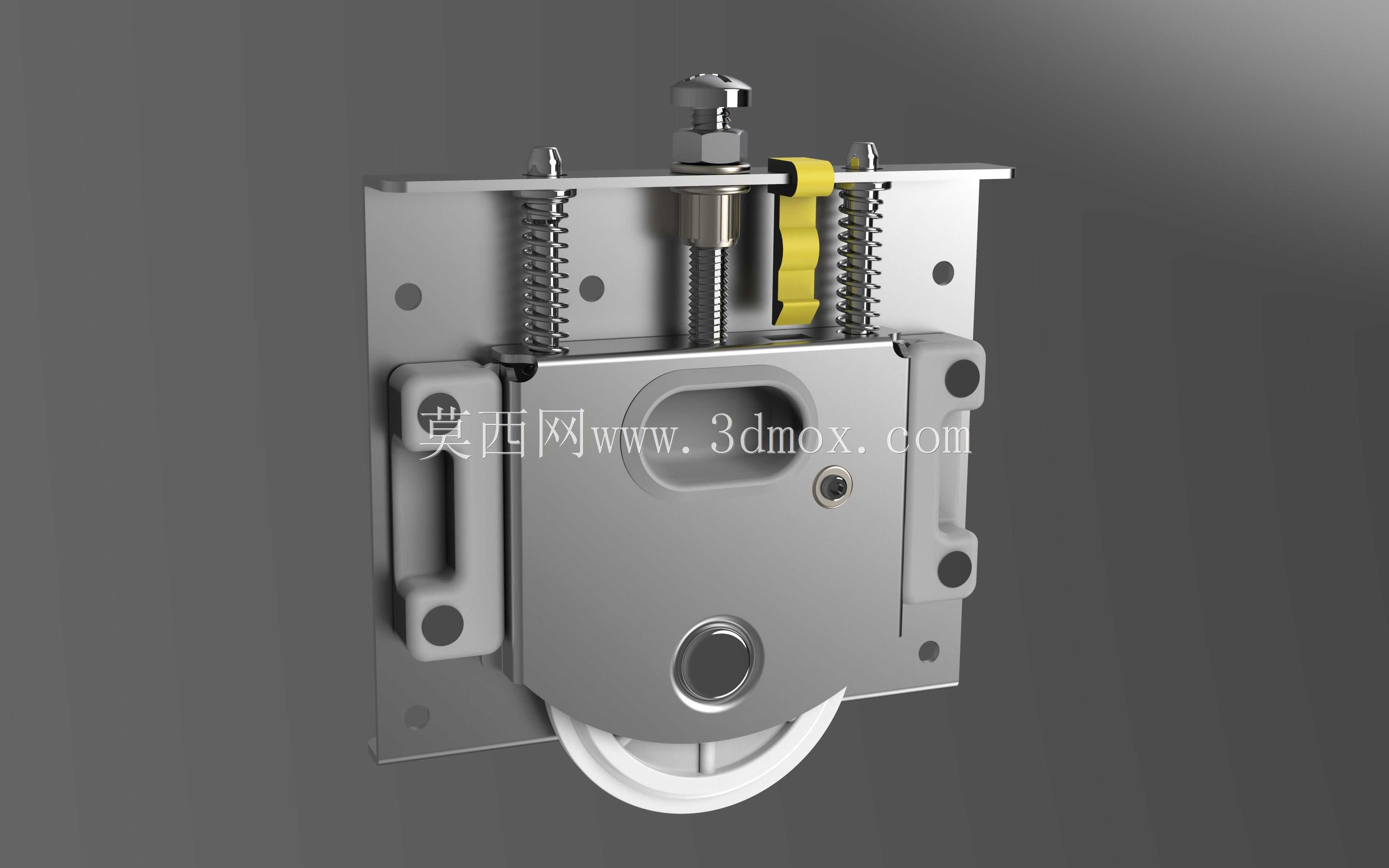

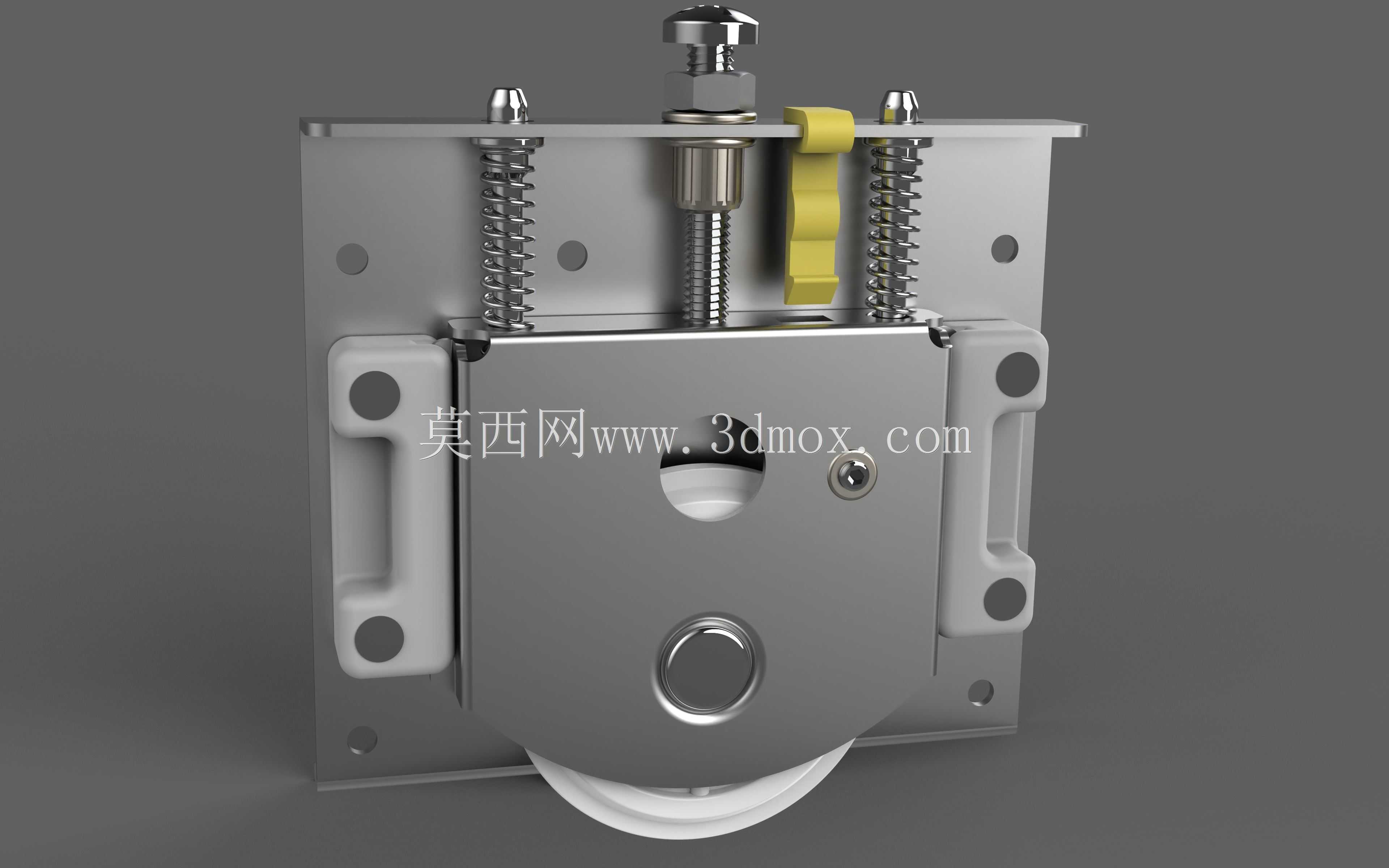

　　两侧对称布置的压缩弹簧是整个结构的核心缓冲部件，弹簧套在导向光杆上，上端顶在顶部的安装横板上，下端压在主承力板的折弯面上，当滚轮经过轨道接缝或者遇到轨道面凸起时，主承力板可以沿着两侧的导向光杆向上小幅位移，压缩弹簧吸收冲击载荷，避免硬接触导致的滚轮崩边或者轨道变形。顶部的调节螺栓穿过横板的中心螺纹孔，螺栓下端顶在主承力板的中心凸台上，旋转螺栓就可以调整主承力板与顶部横板的初始间距，也就是调整弹簧的初始预紧力，预紧力调整到合适值后，用螺栓上的锁紧螺母锁死，避免设备运行过程中螺栓松动导致预紧力变化。侧面的黄色拨块是手动释放结构，当需要把组件从轨道中拆出时，向上扳动这个拨块，可以带动主承力板向上压缩弹簧，让滚轮与轨道面之间留出足够的脱出间隙，不需要拆卸整个组件的固定螺栓就能完成拆装，大幅降低后期维护的工作量。

　　从安装边界尺寸来看，组件整体的宽度控制在120mm以内，高度方向在弹簧完全释放状态下不超过180mm，压缩到极限位置时高度可以缩短30mm，适配的轨道腹板厚度范围在3mm到8mm之间，单组组件的额定竖向承载能力可以达到80kg，常规工况下建议成对使用，保证载具移动时的受力平衡。设计时特意将导向光杆与主承力板的配合间隙控制在0.1mm以内，既保证上下滑动的顺畅度，又避免间隙过大导致的滚轮偏磨，弹簧的线径经过匹配计算，在最大压缩量下的剪切应力处于弹簧材料的许用应力范围内，保证长期反复压缩不会出现弹簧疲劳失效的问题。所有金属结构件的表面都做了镀锌钝化处理，可以适应普通车间或者仓储环境下的防锈需求，不需要额外做表面防护就能满足长期使用要求。在实际选型时，需要根据挂载的总重量核算需要的组件数量，同时根据轨道的截面尺寸确认滚轮的轮径和宽度是否匹配，安装时要保证同一组轨道上的所有滚轮组件的调节螺栓预紧力保持一致，避免出现个别滚轮受力过大导致的早期磨损。
