持续气道正压通气呼吸治疗仪结构设计

　　这款CPAP设备的结构设计，核心围绕家庭睡眠呼吸暂停治疗、轻症呼吸支持场景展开，日常使用中需要兼顾桌面放置的稳定性、用户操作的便捷性，以及内部气路、湿化组件的密封可靠性，设计阶段首先拆解了临床端与家用端的核心需求差异——家用场景没有医护人员实时操作，所有交互逻辑、组件开合方式都要做到零学习成本，同时要控制整机运行噪音，避免影响用户夜间睡眠质量。

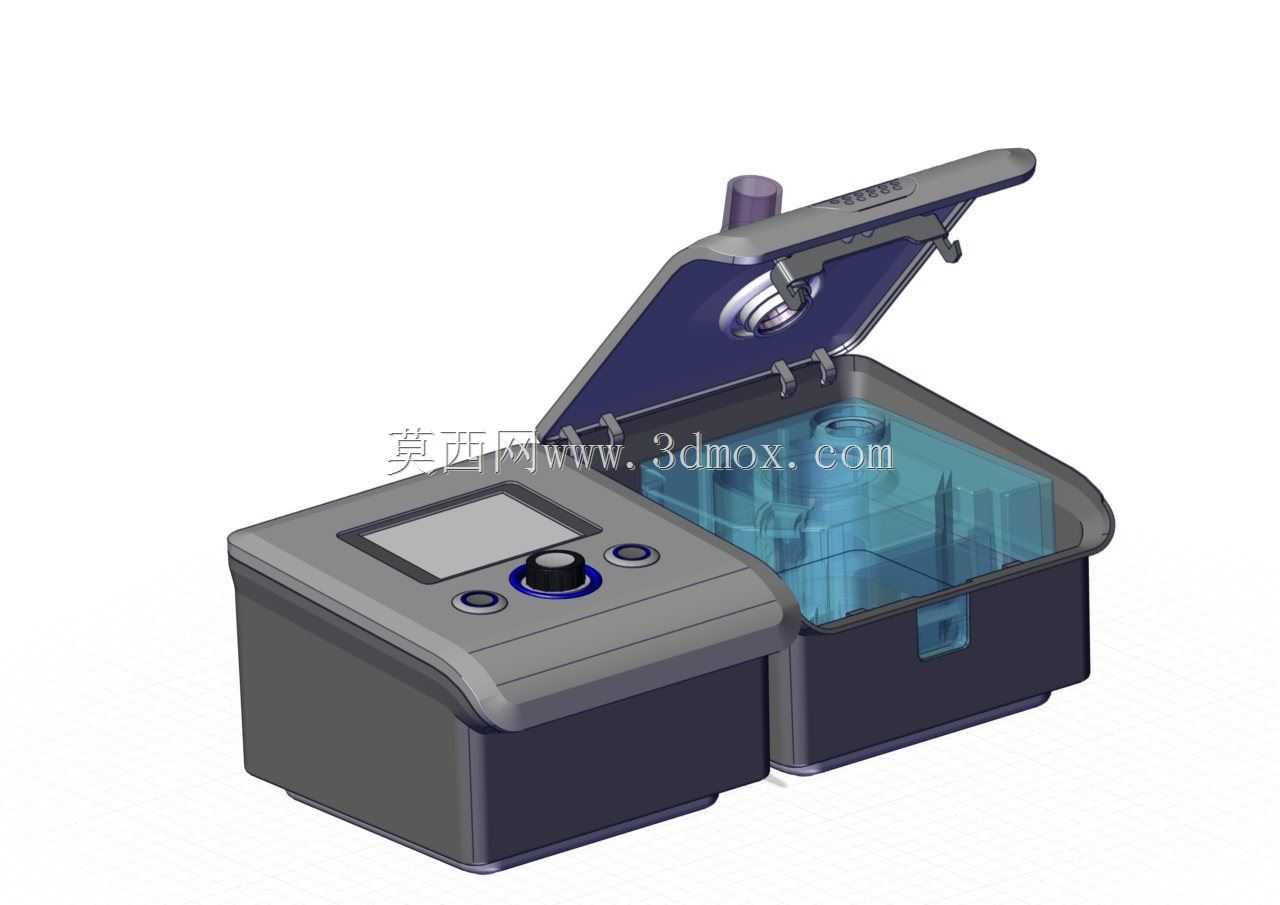

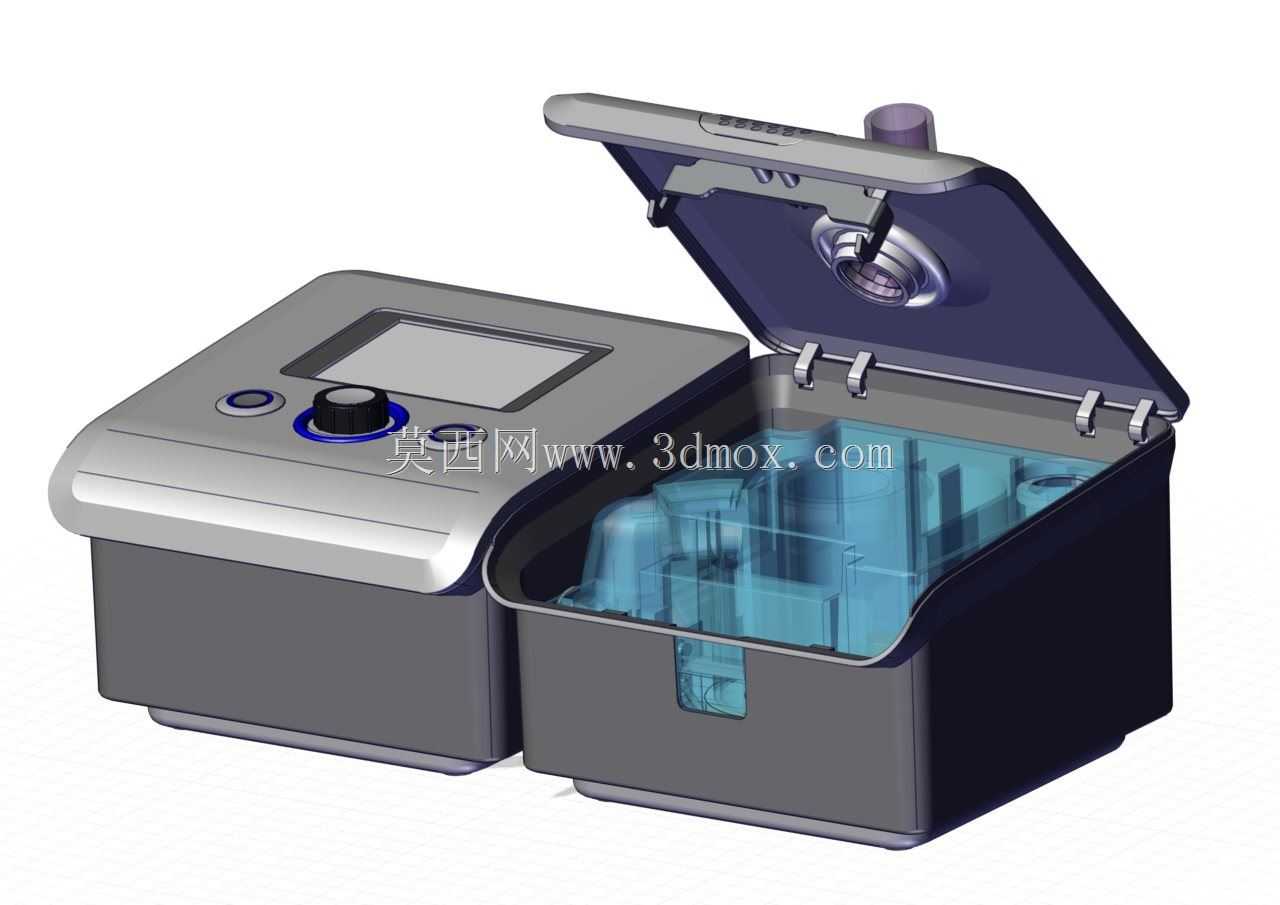

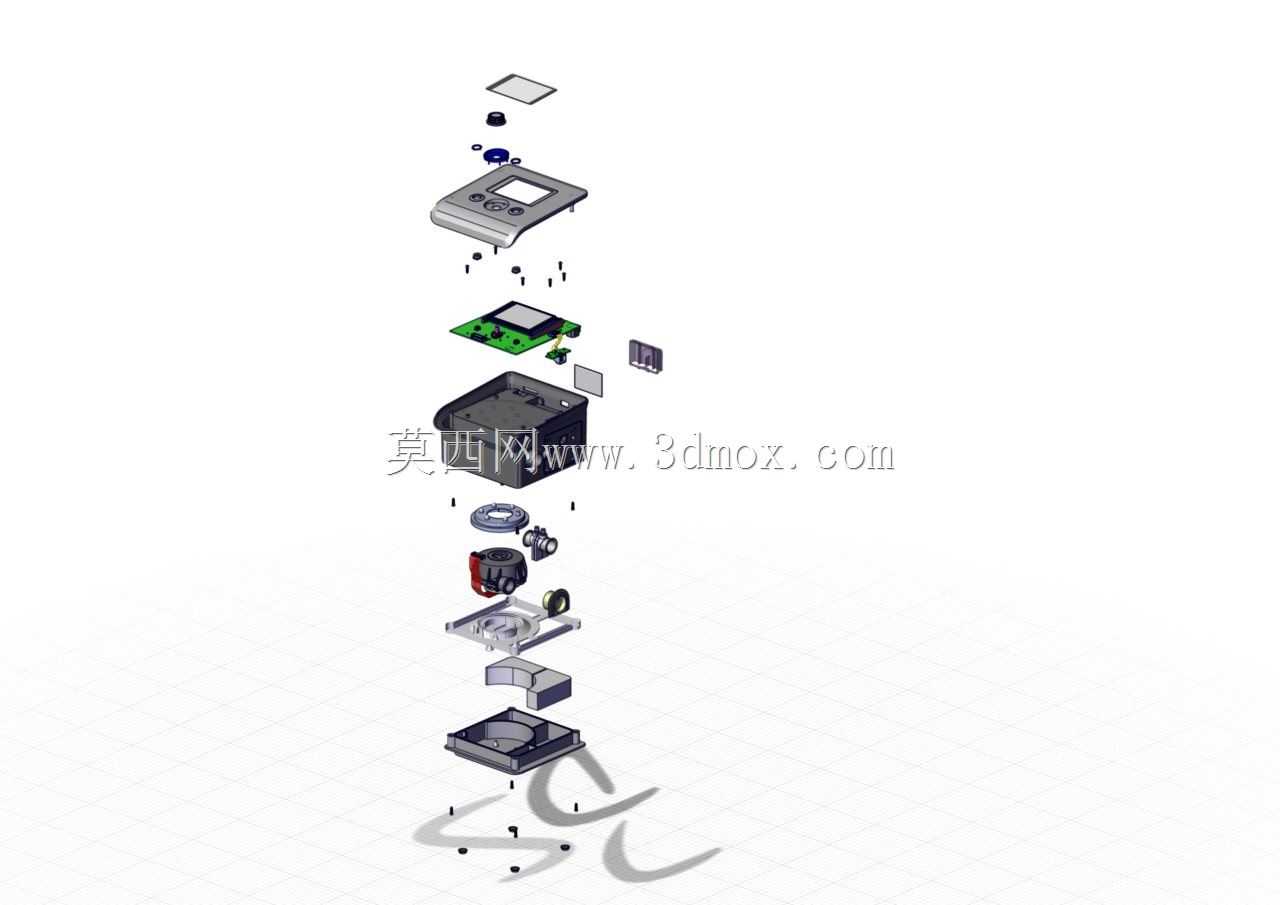

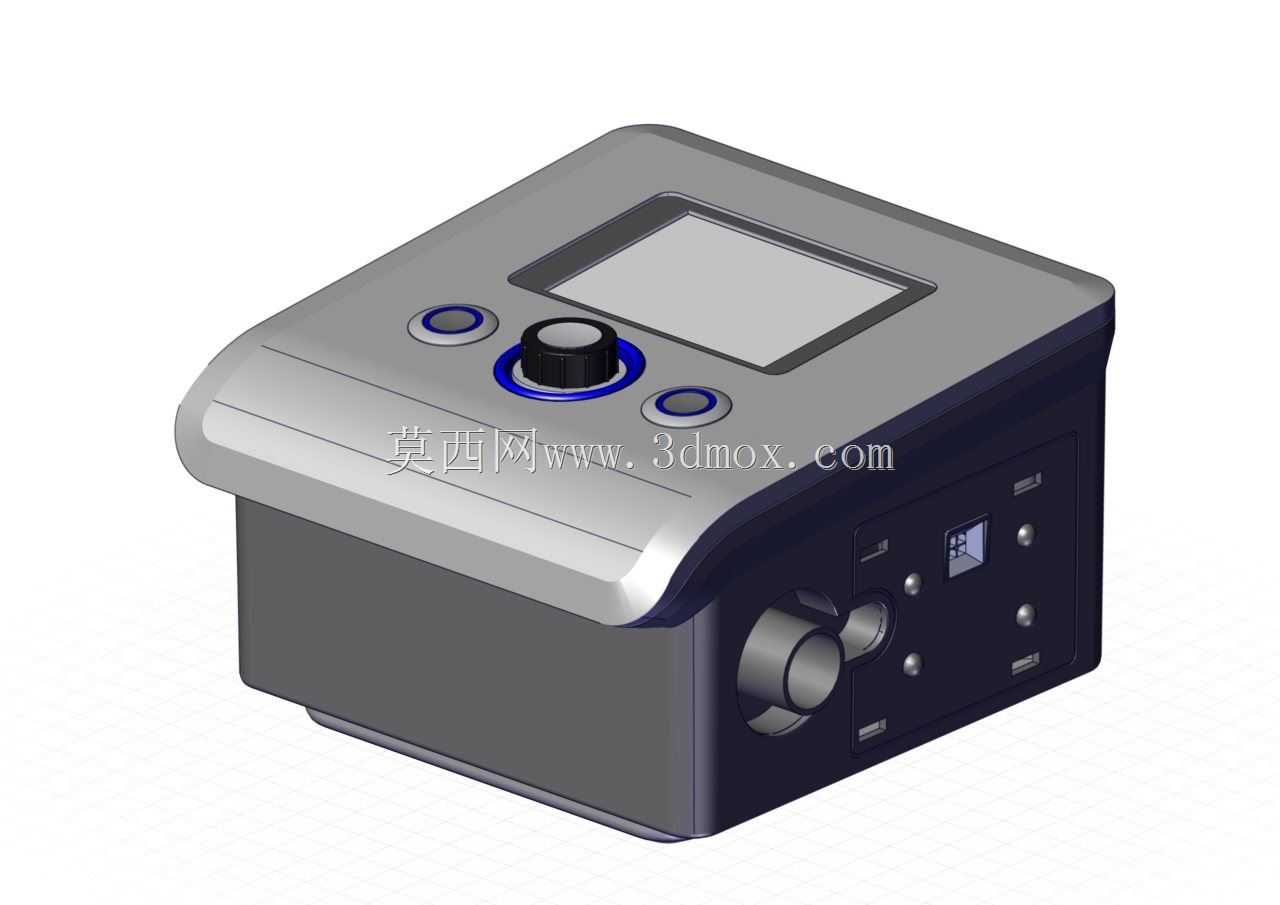

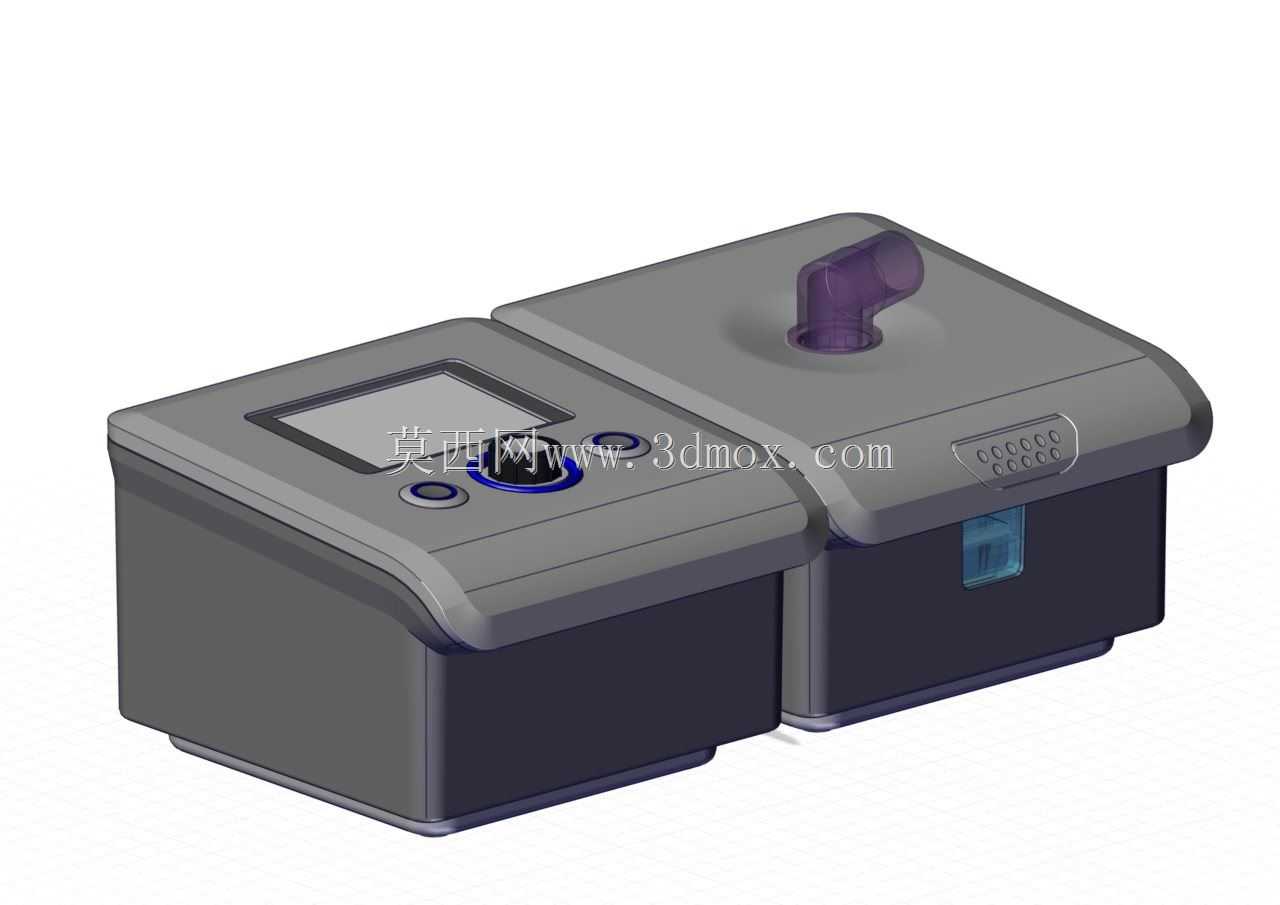

　　从功能分区来看，整机采用左右分舱的布局逻辑，左侧为核心主机舱，内部集成涡轮供气模块、控制电路板、压力传感组件，正面预留显示屏与调节旋钮的安装位，旋钮周边设置环形状态指示灯，用户无需凑近屏幕就能通过灯光颜色判断设备运行状态，主机舱的壳体采用上下扣合的结构，接缝处预留密封胶条安装槽，避免涡轮运行时的气流噪音外泄，同时阻挡日常使用中的灰尘、泼溅液体进入内部电路区域。右侧为独立湿化舱，采用上翻式开盖设计，铰链位置设置阻尼结构，开盖时可以在任意角度悬停，方便用户加注湿化用水，不会出现盖板突然回落砸手的问题；湿化舱内部的水罐采用透明医用级材质，侧壁预留水位刻度标识，用户可以直观观察剩余水量，水罐与主机气路的对接位置采用自密封快插结构，水罐取出时接口自动封闭，不会出现余水渗漏的问题，安装到位后接口自动导通，保证供气通路的气密性。

　　设计过程中对安装边界做了多轮校核，整机底部设置四个防滑硅胶脚垫，放置在桌面时的接触压强控制在合理范围，不会在木质、玻璃桌面留下压痕，同时脚垫高度预留8mm的底部通风间隙，保证主机舱底部的散热空气流通，避免长时间运行时内部涡轮、电路模块积热；整机的外形尺寸控制适配普通家用床头柜的摆放空间，宽度不超过280mm，深度不超过220mm，放置时不会占用过多桌面面积，后侧的电源接口、空气入口都做了内凹设计，插接电源线后不会突出机身，避免设备贴墙放置时插头被挤压变形。

　　气路设计上，主机涡轮输出的正压空气先通过导流槽进入湿化舱，经过加温湿化后再通过输出接口连接用户呼吸管路，导流槽的角度经过多次调整，避免气流直接冲击湿化水液面产生气泡噪音，同时保证气流与湿化液面的接触面积足够，让输出的空气湿度达到临床要求的30-40mg/L范围，避免用户长期使用出现呼吸道干燥不适的问题。湿化舱的加热模块设置在水罐底部，采用PTC恒温加热元件，温度控制在32-37℃区间，壳体与加热模块之间设置隔热层，避免湿化舱外壁温度过高，用户触碰时出现烫感。

　　操作交互的结构设计也做了针对性优化，正面的调节旋钮采用带阻尼的旋转编码器结构，旋转时的段落感清晰，用户夜间盲操作也能准确调节压力参数，旋钮按下为确认功能，周边的功能按键采用硅胶材质，按压力度控制在1.5-2N，按压行程1.2mm，操作反馈清晰不会出现卡滞。上盖的锁扣结构采用隐藏式按压弹扣，闭合时可以听到清晰的锁合提示音，保证湿化舱上盖密封到位，不会出现运行时漏气导致输出压力不足的问题，开盖时只需轻按锁扣位置，上盖就会在阻尼铰链的作用下缓慢弹起15度角，方便用户掀开。

　　结构强度方面，整机外壳采用阻燃ABS材质，壁厚控制在2.5mm，内部的支撑筋位按照15mm间距排布，既可以控制整机重量，又能保证壳体的抗冲击性能，1米高度自由跌落至水泥地面时，壳体不会出现开裂、内部组件移位的问题。主机与湿化舱的连接位置采用可拆卸式卡扣结构，用户日常清洁时可以将两个舱体分离，清理缝隙中的积尘，卡扣的插拔力控制在20N左右，既不会因为日常搬动出现分离脱落，又能让用户无需工具就能轻松拆分。
