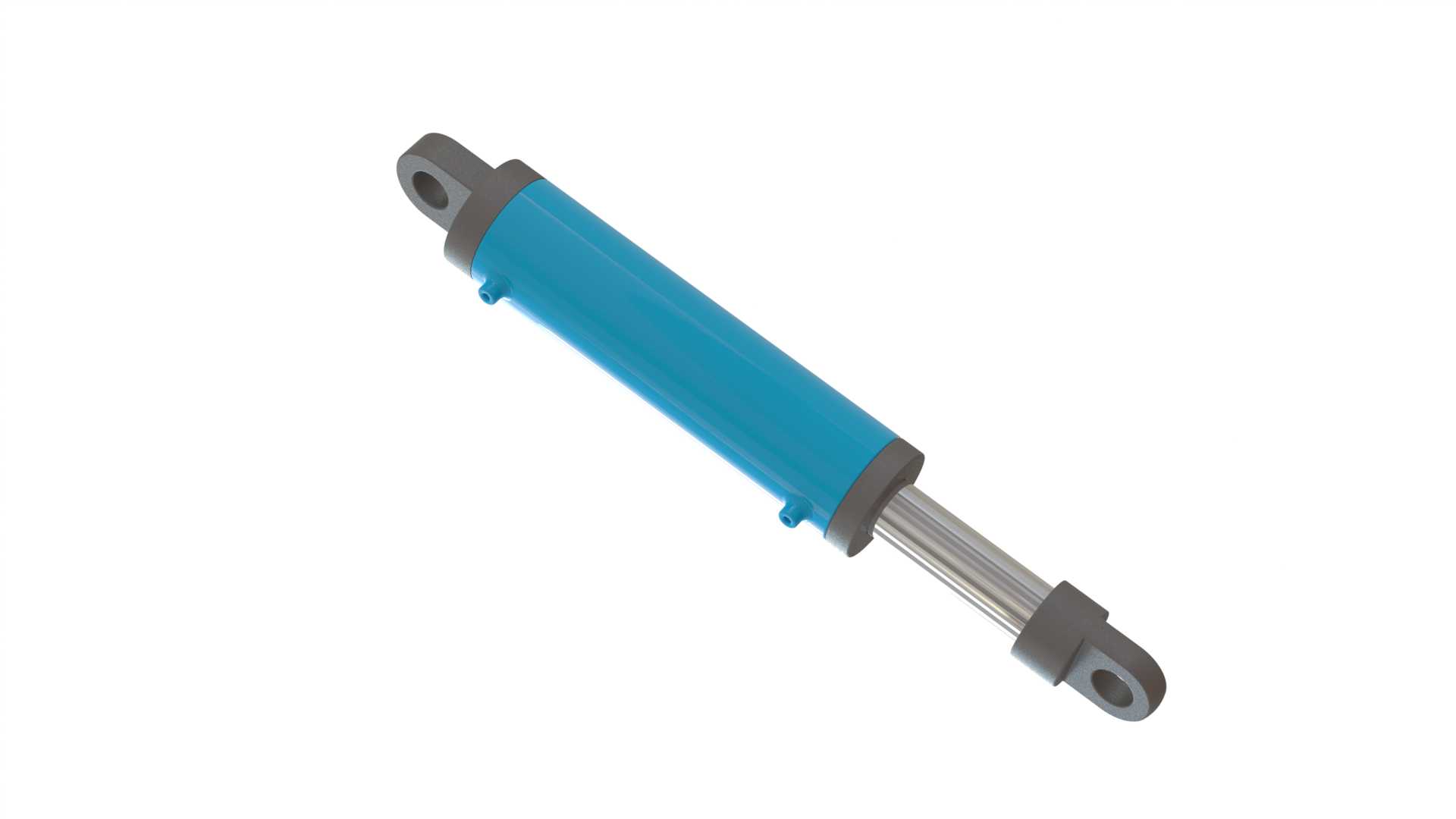

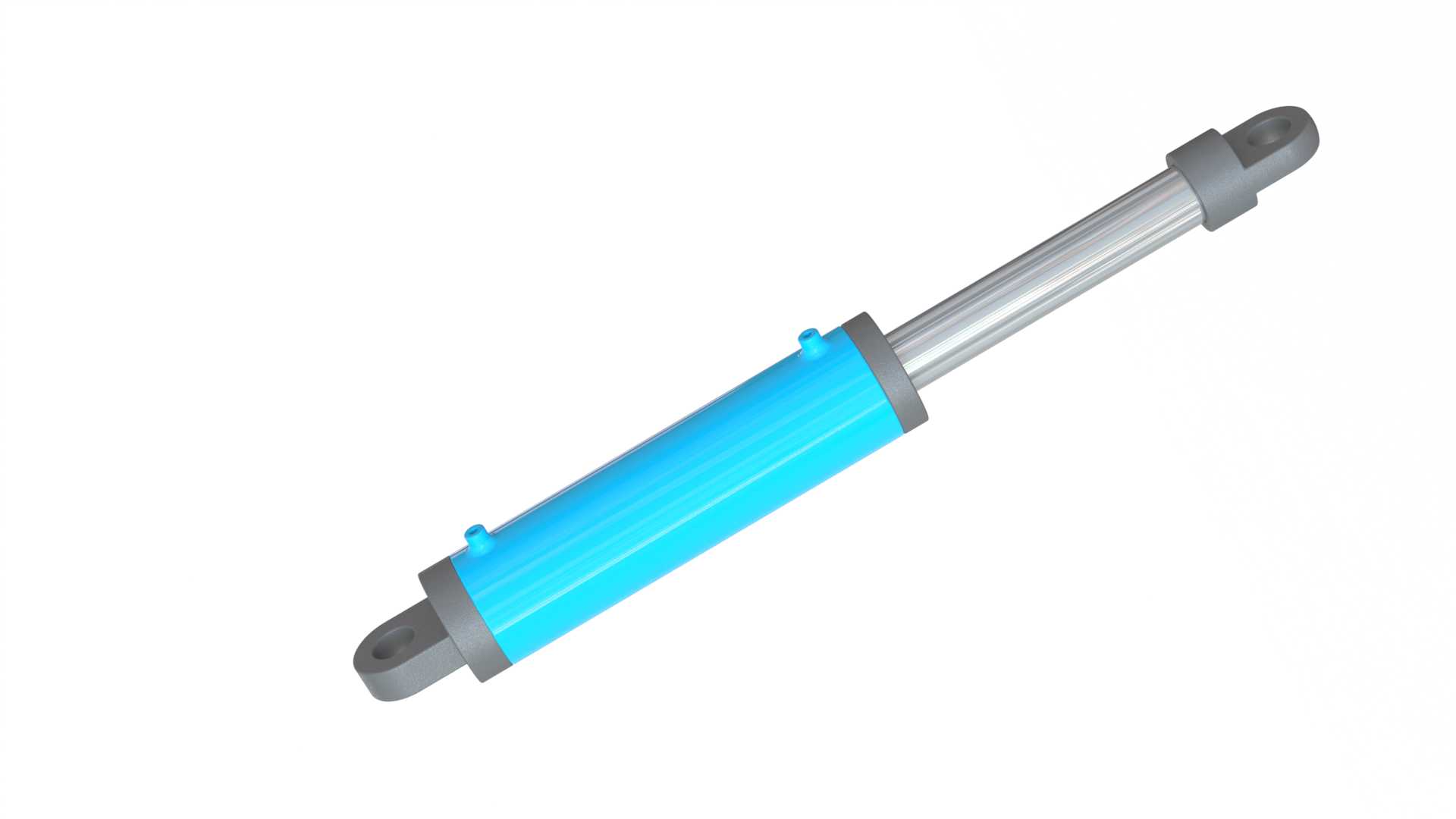

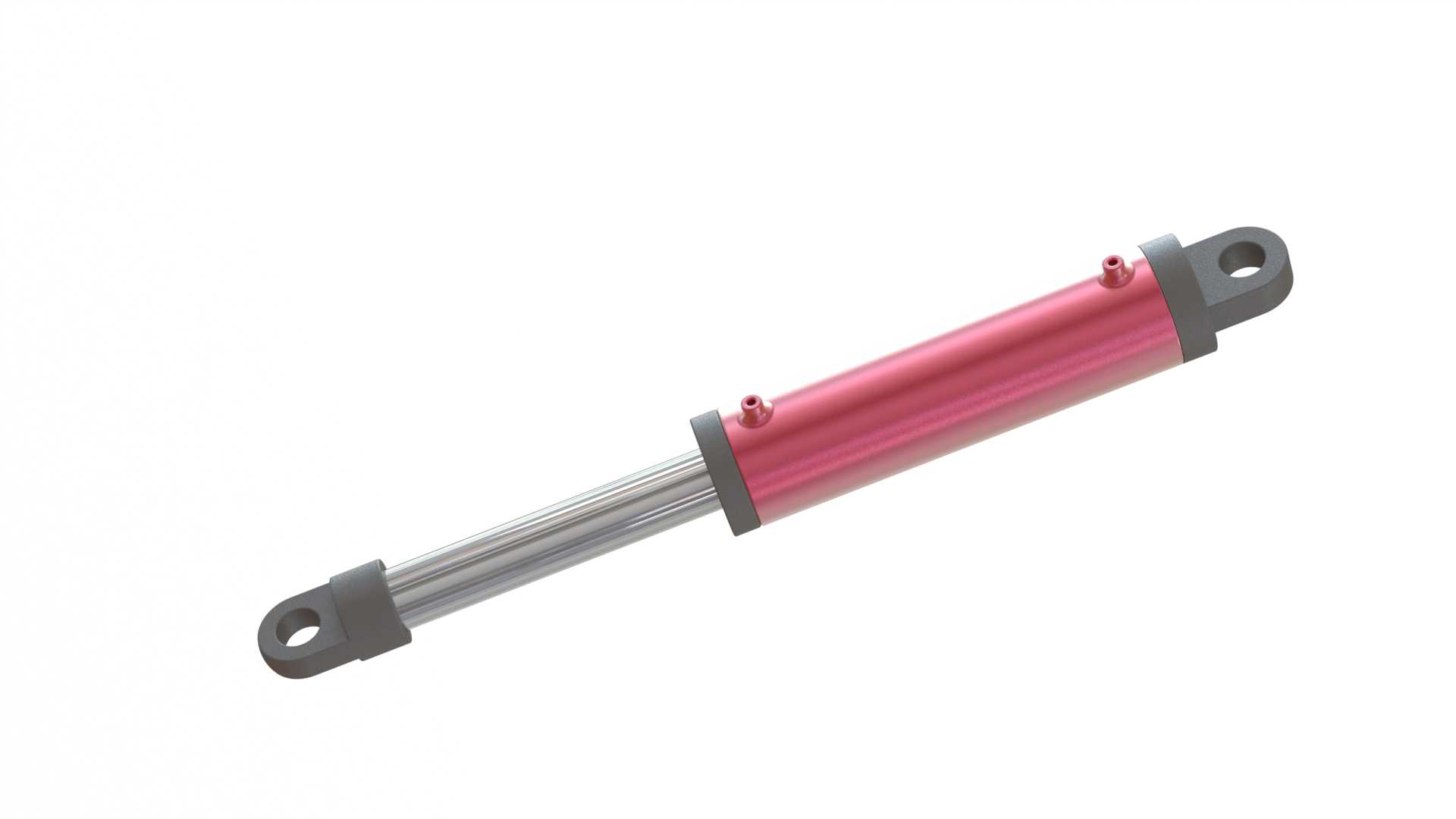

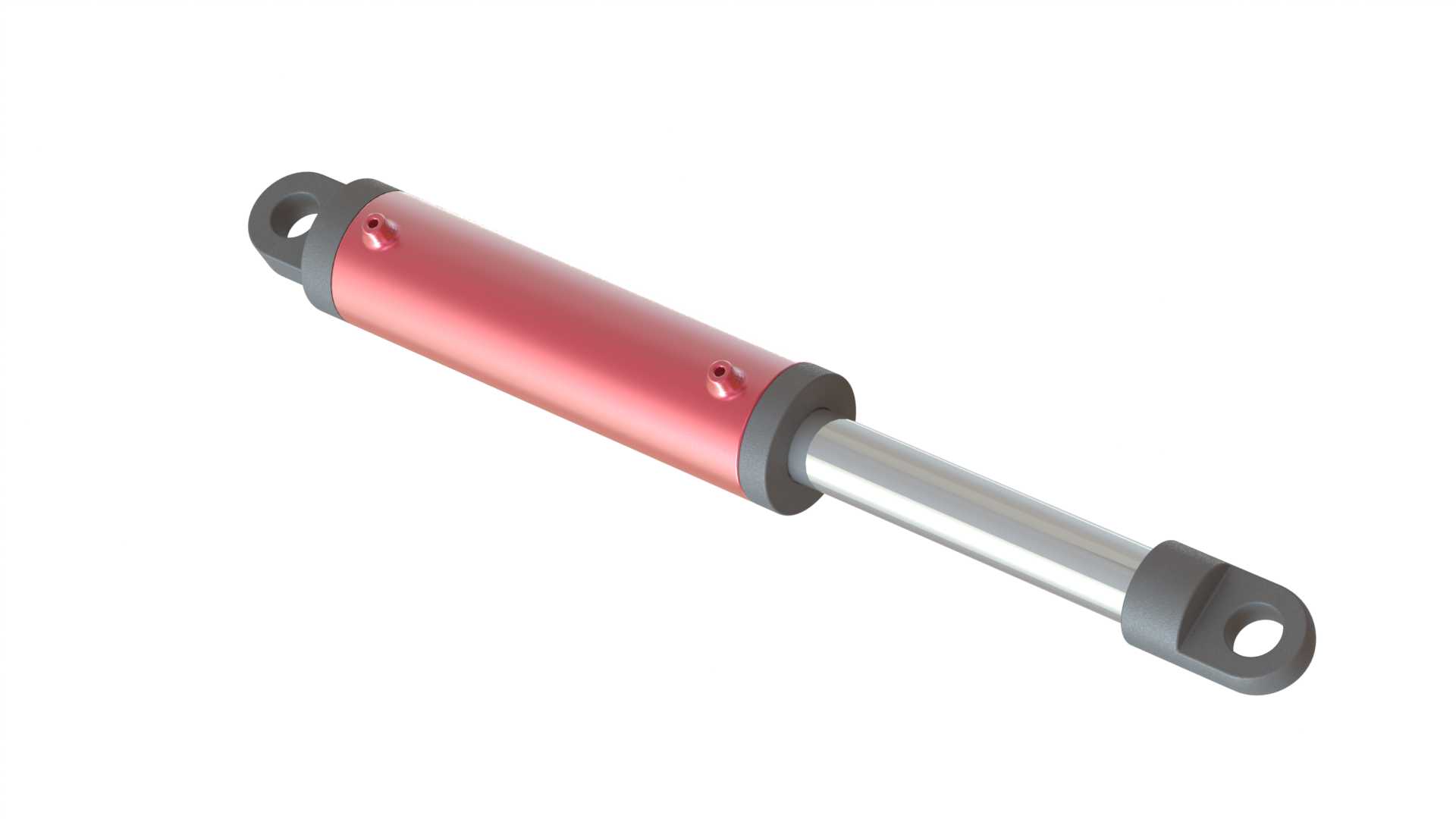

双耳环铰接式液压直线执行油缸结构

　　在工程机械、冶金设备、农业机械、自动化生产线的液压传动回路里，这类双耳环铰接的直线执行元件是把液压能转化为机械往复动能的核心部件，区别于法兰安装、脚座安装的刚性固定油缸，铰接式的结构允许执行端在小角度范围内自适应摆动，能抵消安装面加工误差、设备运行中机架形变带来的附加径向力，避免活塞杆受侧向弯矩导致密封件偏磨、杆体拉伤的常见故障。从实际工况适配来看，这类结构常被用在装载机动臂举升、挖掘机斗杆收放、环卫压缩设备推料、机床夹具夹紧回路里，既可以承担大吨位的推拉力输出，也能在中低压工况下完成平稳的位置往复动作，相比电动推杆，它的功率密度更高，同等输出力下的安装体积更小，抗冲击载荷的能力更强，适合存在瞬时过载的作业场景。

　　设计这类执行元件的时候，首先要匹配安装边界的尺寸约束：两端耳环的内孔直径、孔中心距的最小与最大行程差值，直接决定了设备上铰接点的布置位置，缸筒的外径尺寸要预留足够的安装间隙，避免设备运行过程中缸筒和周边结构件发生运动干涉。缸体部分采用无缝钢管加工内孔，内孔的珩磨粗糙度要控制在合理范围，保证活塞密封件的滑动寿命，活塞和活塞杆的连接采用螺纹锁紧加防松螺钉的结构，避免往复换向过程中连接松动；活塞杆表面做镀硬铬处理，硬度和粗糙度满足长期往复滑动的要求，外露的杆体部分要配套防尘圈，阻止外界粉尘、泥沙进入缸筒内部污染液压油。两端的铰接耳环内镶嵌自润滑轴承，不需要定期加注润滑脂就能满足摆动工况的磨损要求，降低日常维护的工作量。

　　从功能特性上看，这个执行结构的无杆腔进油时活塞杆伸出，输出推力，有杆腔进油时活塞杆缩回，输出拉力，两个腔的油口都设计在缸筒的合理位置，方便现场布管，不会因为活塞杆的伸缩拉扯油管。缸筒上的两个油口接口尺寸匹配常规的液压管路接头，不需要额外做转接就能接入标准液压回路。活塞上配套的密封件包含格莱圈、导向环、O型圈，既能保证高低压下的密封效果，减少内泄，也能给活塞提供足够的径向支撑，避免活塞和缸筒内壁直接接触刮擦。端盖和缸筒的连接采用螺纹加锁紧结构，相比法兰连接的结构，径向尺寸更紧凑，适合安装空间受限的场景。

　　在做三维建模的时候，要重点核对运动行程的极限位置：活塞杆完全伸出时，两端耳环的中心距是最大安装尺寸，完全缩回时是最小安装尺寸，这两个尺寸直接决定了设备铰接点的设计行程，建模时要预留足够的安全行程，避免活塞运行到端盖位置发生机械碰撞；还要核对活塞杆伸出时的挠度，当行程较长时，要核算杆体的直径是否满足径向刚度要求，避免伸出过长时杆体下垂导致密封偏磨。另外，铰接耳环的摆动角度范围也要在模型里做运动仿真验证，确保在整个伸缩行程里，耳环的摆动角度不会超过自润滑轴承的允许角度范围，防止轴承边缘受挤压碎裂。

　　实际选型应用时，要根据负载的大小计算所需的油缸工作压力，匹配对应的缸筒内径和活塞杆直径，同时要根据设备的运动速度要求，匹配液压系统的流量，确认油口的通径是否满足过流要求，避免通径过小导致节流发热、运行速度不平稳。对于存在外部冲击载荷的工况，还要在回路里配套溢流阀、平衡阀，保护油缸密封件不会因为瞬时高压损坏。这类铰接油缸的安装方式不需要高精度的安装面加工，两个铰接点只要保证同轴度在允许范围内就能正常工作，相比刚性安装的油缸，对现场安装的精度要求更低，更适合工程机械这类现场焊接组装、安装精度不易保证的设备场景。
