带蓄能器的液压缸集成液压执行组件

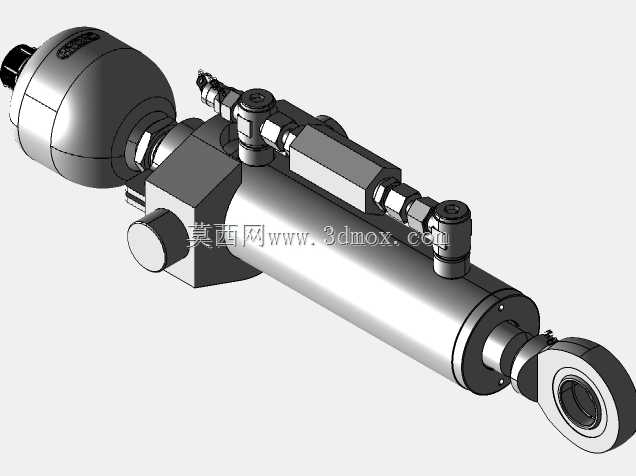

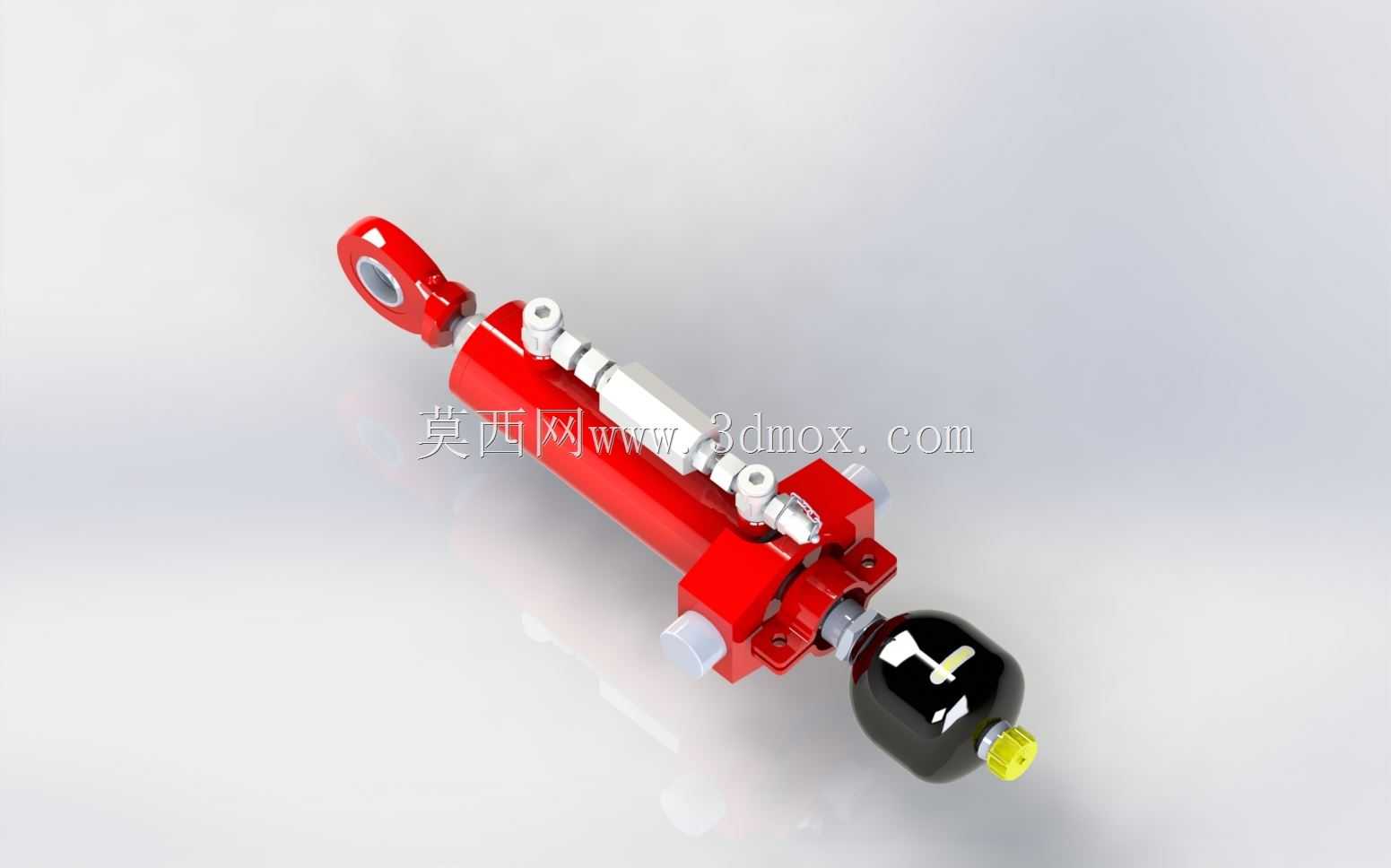

　　在工程机械的动臂缓冲回路、机床的保压夹紧工位、风电设备的应急制动回路里，这类带蓄能器集成结构的液压缸，是解决瞬时流量不足、系统压力波动、短时失压保压需求的核心执行部件。不同于常规分离式安装的液压缸与蓄能器，这套集成结构直接将隔膜式蓄能器通过集成阀块对接在液压缸的无杆腔侧油口，省去了外接管路的沿程压力损失，也减少了管路接头泄漏的风险点，在安装空间局促的移动设备上优势格外明显。从结构设计逻辑来看，液压缸本体采用单耳轴式尾部安装结构，耳轴内孔做了镶套处理，适配铰接式安装场景，可绕安装销轴做小角度摆动，匹配工程机械作业时的构件相对位移需求。活塞杆端采用耳环式连接结构，耳环内孔预留了关节轴承安装位，可补偿安装过程中的同轴度误差，

　　避免活塞杆受径向偏载导致的密封件偏磨、杆体拉伤问题。缸筒外壁加工了两组管式单向节流阀的安装接口，分别对应有杆腔与无杆腔的进出油控制，可直接在缸体上调整活塞的伸出与缩回速度，无需在外部管路上额外加装节流元件，简化了系统管路布局。集成的隔膜式蓄能器充油口直接对接缸体无杆腔的油道，预充氮气压力设定为系统额定工作压力的60%-70%区间，当液压缸伸出到位触发系统压力升高时，高压油会进入蓄能器压缩隔膜储存能量，当系统出现瞬时压降、或者需要短时补油保压时，蓄能器内储存的高压油会快速释放补充到无杆腔，避免活塞出现回缩位移，在夹紧工位上可以保证停电状态下依然保持足够的夹紧力，在起重类设备的支腿回路里可以吸收路面冲击带来的压力波动，

　　避免支腿出现虚腿下沉的风险。从安装边界尺寸来看，液压缸的活塞行程适配中等负载的直线驱动需求，缸体外径与蓄能器的外径做了错位布局，蓄能器安装在缸体侧下方位置，不会超出缸体尾部耳轴与杆端耳环的最大安装轮廓，安装时无需额外预留蓄能器的侧向安装空间，整体集成组件的最大径向尺寸控制在常规同行程液压缸的1.2倍以内，可直接替换原有同安装尺寸的常规液压缸，无需对设备的安装支座做结构改动。密封结构上，活塞部位采用格莱圈加导向环的组合密封形式，导向环采用填充聚四氟乙烯材质，可承受一定的侧向负载，活塞杆部位采用防尘圈、斯特封、支撑环的三级密封结构，可阻挡外界粉尘、泥水进入缸筒内部，适配户外作业的恶劣工况。集成阀块内部的油道做了倒圆角处理，

　　减少液压油的流动阻力，阀块与缸体、蓄能器的连接面都采用O型圈端面密封，耐压等级匹配常规中高压液压系统的工作压力要求。在实际选型应用时，需要注意蓄能器的预充压力要根据实际工况的工作压力做匹配调整，用于保压场景时预充压力略低于系统保压压力，用于吸收冲击场景时预充压力略高于系统正常工作压力，同时集成的节流阀调整时要保证活塞伸缩速度在工况允许的范围内，避免速度过快导致的液压冲击。这套结构的三维建模过程中，对所有密封槽的尺寸、油道的通径、铰接孔的公差配合都做了精准还原，可直接用于液压系统的管路布局干涉检查、安装支座的结构设计参考，也可用于液压原理教学的演示模型，帮助设计人员理解集成式液压执行元件的布局逻辑与结构特点。
