皮带传动式电机驱动离心鼓风机结构

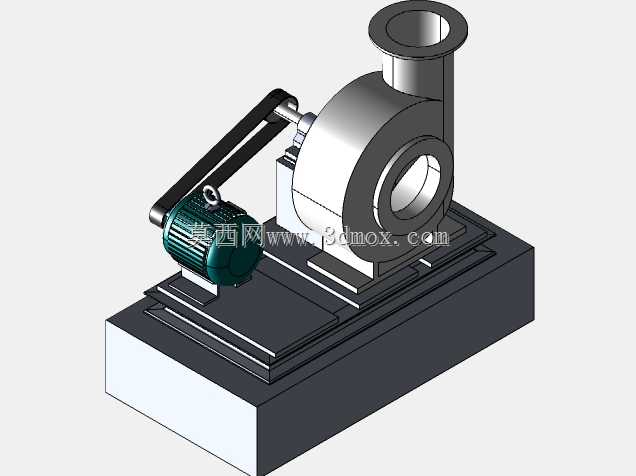

　　这款带电机的离心式鼓风设备，在工业现场的通风送风、工况除尘、物料气力输送环节都有广泛适配，不少中小型车间的工位除尘系统、粉体输送线的风源供给、生产设备的冷却送风单元，都会用到这类结构成熟的鼓风装置。从结构设计来看，整套设备采用分体式布局，将驱动电机与风机蜗壳主体分开设置在共用底座上，通过皮带轮传动结构实现动力传递，这种设计的优势很明显，一方面可以通过皮带轮的直径配比灵活调整风机叶轮的转速，匹配不同工况下的风压、风量需求，不需要更换电机就能实现一定范围的参数调节，另一方面皮带传动本身具备过载缓冲能力，当风机叶轮出现卡滞、负载突增的情况时，皮带会出现打滑，能避免电机堵转烧毁，降低设备故障后的维修成本。

　　风机主体采用经典的蜗牛式蜗壳结构，进风口设置在蜗壳轴向端面，为圆形直口结构，方便对接通风管道或者安装进风防护网，出风口沿蜗壳切线方向向上设置，同样为标准圆形法兰接口，可直接匹配对应管径的送风管路，减少现场安装的改造成本。叶轮采用前倾式离心叶片结构，在相同转速下能提供更高的风压，适合需要一定送风压力的工况，比如车间工位的焊烟除尘、小型颗粒物料的低压输送，都能满足风压要求。驱动电机选用标准卧式安装的三相异步电机，通过电机滑轨固定在底座上，滑轨上设置有长条形调节孔，安装维护时可以调整电机的前后位置，以此张紧传动皮带，不需要拆解其他部件就能完成皮带松紧度的调整，日常维护的操作门槛很低。

　　共用底座采用双层结构设计，下层为厚重的铸铁式安装基座，能有效吸收设备运行时产生的振动，降低整机运行的噪音，上层为安装平台，分别加工有电机、风机蜗壳的固定安装位，安装孔位的位置度公差控制在合理范围，能保证电机轴与风机轴的平行度，避免皮带传动时出现偏磨、掉带的问题。从安装边界来看，整套设备的重心集中在底座中部，现场安装时只需要按照底座的安装孔位在基础上预埋固定螺栓，或者直接放置在平整的硬化地面上就可以稳定运行，不需要额外做复杂的基础固定，适合在中小型生产车间灵活布置。

　　在实际选型应用中，这类鼓风设备可以根据现场的管路长度、弯头数量、需要的送风量来搭配不同功率的电机，更换不同直径的皮带轮调整输出转速，不需要改动风机主体的蜗壳与叶轮结构，通用性很强。设计建模时，需要重点关注几个配合位置的公差：风机轴与叶轮的配合公差、轴承座与风机壳体的安装同轴度、电机轴与风机轴的平行度，这些位置的精度直接影响设备运行的稳定性与使用寿命，如果平行度偏差过大，会导致皮带快速磨损，运行时产生异常振动与噪音。另外蜗壳的内壁曲面需要做顺滑过渡处理，避免出现直角或者凸起结构，减少风阻，提升风机的运行效率，出风口的法兰面需要保证平面度，避免对接管路时出现漏风的问题。

　　日常使用中，这类设备的维护点也比较清晰，定期检查传动皮带的磨损情况，及时调整张紧度，定期给风机轴承加注润滑脂，清理进风口的防护网避免杂物进入叶轮打坏叶片，就能保证设备长期稳定运行。相比直联式的鼓风机，这种皮带传动的结构虽然传动效率略低，但是维护成本更低，转速调节更灵活，对于工况参数经常需要调整的现场来说适配性更强，也是目前工业现场中小型鼓风场景应用非常普遍的一种结构形式。建模过程中对各个部件的安装间隙都做了合理预留，比如皮带轮与防护罩的间隙、电机与底座的调节余量、风机叶轮与蜗壳内壁的间隙，都符合实际加工装配的要求，不存在干涉问题，可以直接作为同类设备设计的参考结构，也能用于教学演示中讲解离心风机的传动结构与工作原理。
